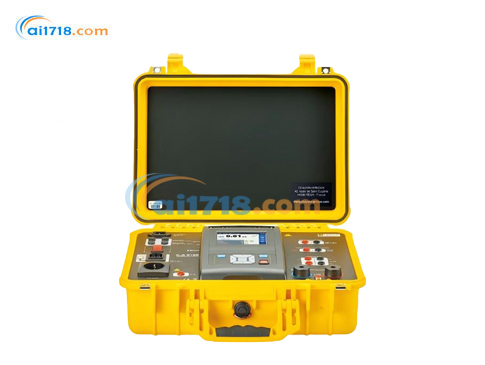

法國CA CA6165電氣安規測試儀由愛儀器儀表網代理，本產品是一款多功能電氣設備測試儀，核心用于手動或自動檢測電氣設備的電氣安全性，覆蓋便攜式電氣設備、機械設備、配電柜等多類設備的合規性驗證需求?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
CA6165電氣安規測試儀 產品介紹：
CA6165是一款多功能電氣設備測試儀，核心用于手動或自動檢測電氣設備的電氣安全性，覆蓋便攜式電氣設備、機械設備、配電柜等多類設備的合規性驗證需求
該設備集成高壓介損測試（5kVAC/6kVDC）、25A 導通測試、1000V 絕緣測試等核心功能，同時支持替代泄漏電流、保護接地（PE）電流、差分泄漏電流及接觸泄漏電流測量，還可進行功率參數（P/Q/S/Pf 等）與總諧波失真（THDU/THDI）檢測，滿足全面的電氣安全與功能測試需求。
設備配備電容式彩色觸摸屏，操作直觀
支持自動測試序列運行，可將測試數據存儲于*大 32GB 的 microSD 卡中，通信接口豐富（RS232、USB、藍牙、以太網 *
注：以太網暫不支持 MTlink，預留未來升級），適配 TT/TN/IT 電網，兼容 115V/230V 供電
防護等級達 IP40（開蓋）/IP50（閉蓋），廣泛適用于生產下線檢測、定期巡檢、設備維護等場景，為電氣設備安全認證提供*數據支持
CA6165電氣安規測試儀 產品特點：
測試功能全面且：
覆蓋電氣安全測試核心需求，包括 200mA/4A/10A/25A 多檔位導通測試、50V-1000V 絕緣電阻測試、5kVAC/6kVDC 交直流高壓介損測試、泄漏電流（替代法 / 差分 / 接觸 / PE 接地）測量
同時支持放電時間檢測、功率參數（有功 / 無功 / 視在功率）與諧波失真（THDU/THDI）分析，滿足多標準合規測試
操作便捷且智能化：
配備 480×272 像素彩色 TFT 觸摸屏，支持直接訪問各類測試功能，內置連接示意圖與 HELP 幫助功能，降低操作門檻
支持自動測試序列自定義，可通過 PC 軟件（MTLink）下載預設測試計劃，實現標準化測試流程，減少人工干預
數據存儲與傳輸靈活：
支持*大 32GB microSD 卡存儲測試數據，通信接口涵蓋 RS232、USB、藍牙，可快速將數據導出至 PC 進行歸檔與報告生成
標配軟件支持數據圖表化分析與自動報告打印，適配批量測試數據管理需求
適配性與安全性強：
兼容 TT/TN/IT 三種電網系統，支持 115V/230V 寬電壓供電，滿足不同地區與場景使用
符合 IEC 61010-1 安全標準（300V CAT III/600V CAT II），高壓輸出端配備活性 LED 指示，內置放電時間控制（*高 10s/550V 峰值），保障測試人員安全
結構耐用且便攜：
機身尺寸 435×292×155mm，重量 17kg，配備標準攜帶包，便于現場運輸與使用
防護等級達 IP40（開蓋操作）/IP50（閉蓋存儲），適應工業車間、現場巡檢等復雜環境
CA6165電氣安規測試儀 產品應用：
CA6165 憑借全面的測試功能與高適配性，廣泛應用于需驗證電氣設備安全性與合規性的場景，具體如下：
電氣設備制造業：
用于便攜式電氣設備（如電動工具）、家用電器的生產下線檢測，按 IEC 60335/IEC 60950 等標準進行導通、絕緣、泄漏電流測試，確保產品符合 “CE” 認證要求，避免出廠不合格產品
配電柜與低壓設備行業：
針對配電柜、低壓控制柜等設備，按 IEC 61439/IEC 60204 標準測試絕緣電阻、接地連續性、高壓介損，排查柜體電氣安全隱患，保障配電系統穩定運行
工業設備維護領域：
用于工廠生產線機械設備、電機等的定期巡檢與維護，檢測泄漏電流、功率參數與諧波失真，判斷設備老化或故障風險，避免因電氣問題導致生產中斷
售后與維修服務：
售后團隊可攜帶設備對故障電氣設備（如療輔助設備、工業儀器）進行維修后合規性檢測，通過泄漏電流、功能測試驗證設備修復后安全性，確保符合使用標準
認證與檢測機構：
第三方認證組織或質檢機構可利用該設備按 VDE 0701/0702、IEC 50191 等標準進行定期抽檢，生成標準化測試報告，為設備安全認證提供*數據支撐
技術教育領域：
作為職業院校電氣教學設備，用于演示電氣安全測試原理（如導通測試、高壓介損測試），幫助學生掌握測試操作與標準解讀
CA6165電氣安規測試儀 產品功能：
| 功能類別 | 具體功能描述 |
|---|---|
| 電氣安全測試功能 |
1. 導通測試：支持 200mA/4A/10A/25A 測試電流，測量電壓降（范圍 0-999.9mV），驗證接地回路或導體連續性 2. 絕緣電阻測試：提供 50V/100V/250V/500V/1000V 測試電壓，量程 0-1999MΩ，精度 ±(3% R+2cts)（250V-1000V 檔位） 3. 高壓介損測試：AC 2kV-5.99kV/DC 2kV-6.99kV 可編程電壓，檢測設備絕緣強度 4. 泄漏電流測試：支持替代法、差分法、接觸法、PE 接地泄漏電流測量，量程 0-199mA，精度 ±(3% R+3cts) 5. 放電時間測試：控制外部放電時間（0-99s），峰值電壓 0-550V，保障高壓測試后設備安全 |
| 功能與參數測量 |
1. 功率參數測量：檢測有功功率（P，0-3.70kW）、無功功率（Q，0-3.70kVAr）、視在功率（S，0-3.70kVA）、功率因數（Pf/Cosφ）及總諧波失真（THDU/THDI） 2. 電壓與頻率測量：量程 0-199V（AC/DC），頻率適配 50/60Hz，精度 ±(3% R+10cts) 3. 負載電流測量：真有效值（TRMS）測量，量程 0-999mA/0-10A，適配設備運行狀態評估 |
| 操作與控制功能 |
1. 自動測試序列：支持自定義測試步驟與參數，按預設流程自動執行測試，減少人工操作 2. 可視化與幫助：內置測試連接示意圖與 HELP 功能，彩色觸摸屏顯示測試數據與結果（合格 / 不合格） 3. 外部控制：配備踏板、指示燈輸入 / 輸出接口，支持外部觸發測試（如批量生產流水線聯動） |
| 數據管理功能 |
1. 數據存儲：microSD 卡存儲（*大 32GB），記錄測試參數、結果與時間戳 2. 數據傳輸：通過 RS232/USB/ 藍牙將數據導出至 PC，兼容 MTLink 軟件 3. 報告生成：標配軟件支持按標準格式生成測試報告，可直接打印或歸檔 |
| 產品 / 配件名稱 | 型號 | 核心配置 / 功能描述 |
|---|---|---|
| CA6165 多功能電氣設備測試儀 | - | 含彩色觸摸屏、microSD 卡存儲、RS232/USB/ 藍牙接口，支持 5kVAC/6kVDC 高壓測試、25A 導通測試等 |
| CA6165 控制踏板 | P01145851 | 外部觸發測試，適配批量場景，無需手動操作設備 |
| 2 色指示燈 | P01102178 | 指示測試狀態（如 “合格 / 不合格”），增強現場可視化 |
| 4 色指示燈 | P01102179 | 多狀態指示（待機 / 測試中 / 合格 / 不合格），適配復雜測試流程 |
| 指示燈電源適配器 | P01102180 | 為 2 色 / 4 色指示燈提供穩定供電 |
包含的配件
（一）標準交付配件
CA6165 出廠標配以下配件，滿足基礎測試與數據傳輸需求：
2 個帶 2m 線纜的高壓測試槍（HV 測試專用）
1 份含測量報告的合格證書
1 根 RS232 線纜（設備與 PC 通信）
1 根 USB 線纜（數據傳輸）
1 張含用戶手冊與 MTLink 軟件的 CD
1 根 EURO 標準電源線
1 個標準攜帶包（設備與配件收納）
2 根 2.5m 長雙導通線纜（導通測試用）
1 套測試鱷魚夾（適配多種端子）
1 根 1m 長單紅色導通線纜
2 個塊狀編碼夾
3 個紅色鱷魚夾
2 根紅色與黑色 CAT III 測試探頭（高壓安全探頭）
1 根 EURO 放電線纜（高壓測試后放電）
1 份成品安全數據表
1 份 FRIGB 快速操作指南（含 IEC 標準解讀）
CA6165電氣安規測試儀 產品規格
（一）高壓測試參數表
| 測試類型 | 量程范圍 | 分辨率 | 精度 |
|---|---|---|---|
| 交流高壓（AC） | 2kV 至 5.99kV | 10V | ±3%R |
| 直流高壓（DC） | 2kV 至 6.99kV | 10V | ±3%R |
| 低壓測量（AC/DC） | 0V 至 1999V | 1V | ±3%R |
（二）導通與絕緣測試參數表
| 測試類別 | 測試參數 | 量程范圍 | 分辨率 | 精度 |
|---|---|---|---|---|
| 導通測試 | 測試電流 | 200mA/4A/10A/25A | - | - |
| 電壓降（10A 檔位） | 0 至 19.999mV | 0.01mV | ±(2%R+2cts) | |
| 20 至 99.99mV | 0.1mV | ±3%R | ||
| 100 至 199.9mV | 0.1mV | ±5%R | ||
| 200 至 999.9mV | 1mV | ±5%R | ||
| 絕緣測試 | 測試電壓 | 50V/100V/250V/500V/1000V | - | - |
| 絕緣電阻（250V-1000V） | 0 至 19.99MΩ | 0.01MΩ | ±(3%R+2cts) | |
| 20MΩ 至 1999MΩ | 0.1MΩ | ±10%R | ||
| 絕緣電阻（50V-100V） | 0 至 19.99MΩ | 0.01MΩ | ±(5%R+2cts) | |
| 20MΩ 至 999MΩ | 0.1MΩ | ±20%R |
（三）泄漏電流測試參數表
| 測試方法 | 量程范圍 | 分辨率 | 精度 |
|---|---|---|---|
| 替代法泄漏電流 | 0.00 至 199.9mA | 0.01mA | ±(5%R+3cts) |
| PE 接地泄漏電流 | 0.00 至 1.99mA | 10μA | ±(3%R+3cts) |
| 差分泄漏電流 | 0.00 至 19.9mA | 0.01mA | ±(3%R+5cts) |
| 接觸泄漏電流 | 0.00 至 199mA | 0.01mA | ±(3%R+3cts) |
（四）功率與電氣參數表
| 參數類別 | 量程范圍 | 分辨率 | 精度 |
|---|---|---|---|
| 有功功率（P） | 0 至 3.70kW | 0.01W | ±(5%R+5cts) |
| 視在功率（S） | 0 至 3.70kVA | 0.01VA | ±(5%R+10cts) |
| 無功功率（Q） | 0 至 3.70kVAr | 0.01VAr | ±(5%R+10cts) |
| 電壓（AC/DC） | 0.0V 至 199V | 0.1V | ±(3%R+10cts) |
| 200V 至 260V | 1V | ±3%R | |
| 電流（AC） | 0 至 999mA | 1mA | ±(3%R+5cts) |
| 1.00A 至 10A | 10mA | ±3%R |
（五）通用規格參數表
| 規格類別 | 詳情 |
|---|---|
| 顯示屏 | 彩色 TFT 屏，480×272 像素 |
| 存儲介質 | microSD 卡（*大 32GB） |
| 通信接口 | RS232、USB、藍牙、以太網 *（以太網暫不支持 MTLink，預留升級） |
| 供電電源 | 110V/230V AC，50Hz/60Hz；*大功耗：100W（高壓測試時 450W） |
| 尺寸 / 重量 | 435×292×155mm / 17kg |
| 防護等級 | IP40（開蓋）/IP50（閉蓋） |
| 工作溫度范圍 | 0°C 至 +40°C |
| 存儲溫度范圍 | -10°C 至 +60°C |
| 安全標準 | IEC 61010-1（300V CAT III/600V CAT II） |
