德國GMC METRALINE PAT多功能電器安規測試儀由愛儀器儀表網代理，該產品是一款符合相關法規與標準的電氣安全測試儀器，專為電氣設備測試設計。其具備豐富測量功能，可對保護導體、絕緣、泄漏電流等關鍵安全指標開展檢測，支持*連接設備測試及待機狀態下的功率測量?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

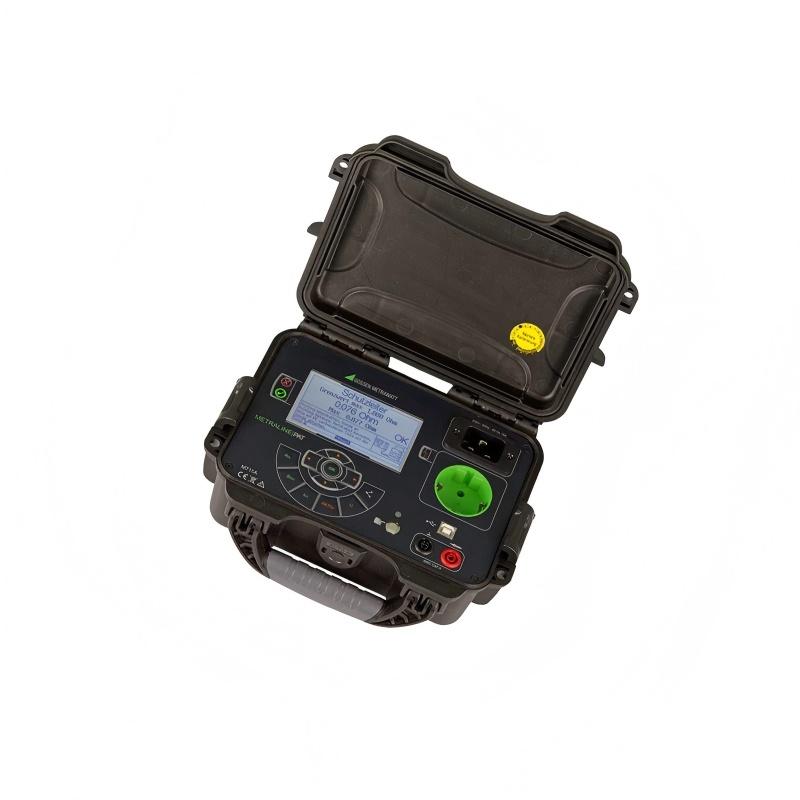

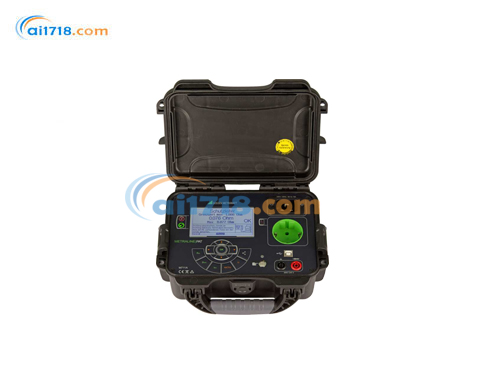

德國GMC METRALINE PAT多功能電器安規測試儀產品簡介
METRALINE PAT 是一款符合相關法規與標準的電氣安全測試儀器，專為電氣設備測試設計。其具備豐富測量功能，可對保護導體、絕緣、泄漏電流等關鍵安全指標開展檢測，支持*連接設備測試及待機狀態下的功率測量。儀器操作便捷，通過功能鍵快速選測，搭配清晰顯示屏呈現數據與示意圖，并有 LED 指示燈提示結果。配備藍牙與 USB 接口，可實現數據傳輸與遠程控制，適配多種主電源連接方式。其結構緊湊輕便，兼具主電源監控、故障電流關機等安全特性，能滿足維修后設備檢測及周期性測試等場景需求，為電氣安全檢測提供高效支持。
METRALINE PAT多功能電器安規測試儀特點
通過直接選擇鍵快速選擇單項測量
自動限值調節（保護導體、絕緣、等效泄漏電流）
兩極測量（低電阻、絕緣、等效泄漏電流、電壓）
可對*連接的設備進行測試
清晰文本操作，配有示意圖及綠色 / 紅色 LED 合格 / 不合格顯示
大型高對比度顯示屏
測試主電源連接的 PE 連接，若被測設備存在危險剩余電流則自動關機
手指接觸測試保護導體電位
被測設備短路測試
帶負載電流監控的快速主電源極性反轉
單步快速完成所有有源測試（包括帶真有效值功率顯示的功能測試），支持待機測量
藍牙接口用于測量數據傳輸
USB 端口用于服務和遠程操作
結構緊湊，重量輕便
特性
被測設備（DUT）連接
通過測試插座（帶或不帶適配器，屬附件）適配各類主電源連接
通過適配器（屬附件）適配帶或不帶多插座的延長線
*連接的被測設備
自動檢測
主電源連接故障
藍牙接口
每次單項測試后，可通過該數據接口直接讀取測量數據。
按下按鍵后，相應的測量值首先通過藍牙接口傳輸至安裝有 ELEXONIQ（METRALINE PAT 專用安卓應用）的安卓設備。隨后數據可從安卓應用傳輸至電腦，并導入 IZYTRONIQ 報告生成軟件。數據可在電腦上保存和管理，補充備注后插入報告。
USB 端口
用于服務目的，以及通過電腦上的虛擬 COM 端口控制測試儀器。
應用場景
依據 DGUV 法規 3 測試電氣設備的電氣安全性
本測試儀器用于對維修或改裝后的電氣設備進行快速、安全的測試與測量，也用于依據 DIN VDE 0701-0702 標準進行周期性測試?？梢罁ㄒ帨y量以下項目：
保護導體電阻（測試電流：±200 mA 直流）
絕緣電阻
I 類保護設備的保護導體電流
II 類保護設備的接觸電流
SELV 電路電壓
供貨范圍
測試儀器
帶安全插頭和測試探頭的紅色測量電纜（2 米）1 根
主電源電纜（Schuko – IEC 60230，16 A，1.5 米）1 根
出廠校準證書 1 份
操作說明書 1 套
附件
VL2E 測試適配器（Z745W）
該測試適配器用于配合測試儀器對帶 CEE 插頭的電氣設備和延長線進行測量與測試，配備有單相和三相插頭（*大 CEE 32A）。
SECU-cal 10 校準適配器（Z715A）
該校準適配器用于依據 DIN VDE 0701-0702/IEC 62353（VDE 0751）標準測試儀器的測量不確定度。根據 DGUV 法規 3（原 BGV A3）的事故預防規定，此類儀器通常需每年測試一次；若依據 ISO 9000 質量標準進行認證，也需進行測試。必須測試 DIN VDE 標準要求的所有限值，如保護導體電阻、絕緣電阻、等效泄漏電流、差動和 / 或接觸電流以及外殼泄漏電流。
IZYTRONIQ 數據庫軟件（籌備中）
IZYTRONIQ 是新開發的測試軟件，可實現整個測試場景的可視化、管理和可審計的文檔記錄，且不受儀器限制。因此，*可將來自不同測試儀器和萬用表的測量與測試數據整合為單一測試并形成文檔。直觀的操作和現代化的界面確?？煽焖僭L問所有功能。
該軟件提供不同規模和版本，適用于商業行業、工業和培訓應用。
訂購信息
| 名稱 | 型號 | 產品編號 |
|---|---|---|
| 標準型號（有庫存） | ||
| 測試儀器（帶自動測試序列、USB 端口、德語用戶界面、接地插頭和插座、帶測試探頭的測量電纜、出廠校準證書及操作說明書） | METRALINE PAT | M711A |
| 電腦評估軟件 | ||
| IZYTRONIQ 詳細信息請訪問互聯網： | 數據庫軟件（可提供） | |
|
|
|
|
| 附件：探頭、傳感器、適配器和電纜 | ||
| 專用電纜（2 米） | KS17-2 | Z110H |
| 刷式探頭 | Z745G | Z745G |
| 帶單相和三相插頭的測試適配器（*大 CEE 32A） | ||
| - 用于對無線路電壓的單相和三相電氣設備進行所有 DIN VDE 標準測試 | ||
| - 用于對單相設備進行 DIN VDE 標準測試 | ||
| 其他附件 | ||
| 校準適配器（用于依據 DIN VDE 0701-0702/IEC 62353（VDE 0751）標準的測試儀器，*大 200 mA，不適用于 10 A 保護導體測試電流） | SECU-cal 10 | Z715A |
| 便攜袋 | F2000 D | Z700D |
德國GMC METRALINE PAT多功能電器安規測試儀產品規格
| 類別 | 具體參數 |
|---|---|
| 主電源連接 | 交流電：230 V ± 10%；被測設備（DUT）連接：16 A 德國標準插座（Schuko） |
| 測量精度 | 工作誤差：測量值的 5% + 量程的 1% |
| 保護導體電阻測量 | 測量方式：探頭–PE、探頭–PE - 主電源、探頭–探頭；測量范圍：0.000 ... 4.000 Ω；開路電壓：10 V，電流：200 mA 直流；可調節電纜長度和截面積參數以顯示標準限值 |
| 絕緣電阻測量 | 測量方式：LN–PE、LN–探頭、探頭–PE、探頭–探頭、L–N；測量范圍：0.00 ... 20.00 MΩ；測試電壓：250 V、500 V；短路電流：1 mA；可設置加熱元件參數及選擇限值與測試電壓 |
| 等效泄漏電流 | 測量方式：LN–PE、LN–探頭、探頭–PE、探頭–探頭；測量范圍：0.00 ... 20.00 mA；開路電壓：約 120 V；電流限制：3.5 mA；可選擇平衡布線（選擇 “是” 時測量值減半） |
| 差動電流測量 | 測量范圍：0.00 ... 20.00 mA |
| 接觸電流測量 | 測量范圍：0.000 ... 4.000 mA |
| 電壓測量（探頭–探頭） | 測量范圍：0.0 ... 440 V 交 / 直流；電流：0.00 ... 20 A；可選擇 ELV 部件（“是” 限值*大 60.0 V，“否” 限值*小 0.0 V） |
| 功能測試 | 可提供主電源電壓，自動測量 / 計算接觸電流、差動電流、電流消耗、線路電壓、有功功率；支持按鍵控制極性反轉；待機模式可測高達 40 mA 電流以顯示毫瓦級功率 |
| 電氣安全 | 保護等級：I 級（IEC 61010-1 等）；額定電壓：230 V；測試電壓：2.3 kV 50 Hz；測量類別：250 V CAT II；污染等級：2；防護等級：IP 40；含測試插座保護用*安裝保險絲 |
| 機械設計 | 顯示屏：多點陣背光顯示（320×240 像素）；尺寸：23×17.5×9.5 cm（手柄收回）；重量：約 1.3 kg |
|
