德國GMC-Instruments SECUTEST 21F安規實訓面板箱由愛儀器儀表網代理，本產品專為集成到電氣設備服務中心的測試臺而設計。它用于根據 VDE 0701 標準對電氣設備進行維修或改裝后的測量和測試，以及根據 DIN VDE 0702 標準進行定期測試?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
德國GMC-Instruments SECUTEST 21F安規實訓面板箱產品簡介

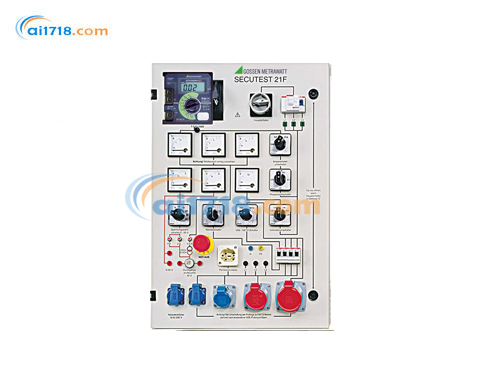

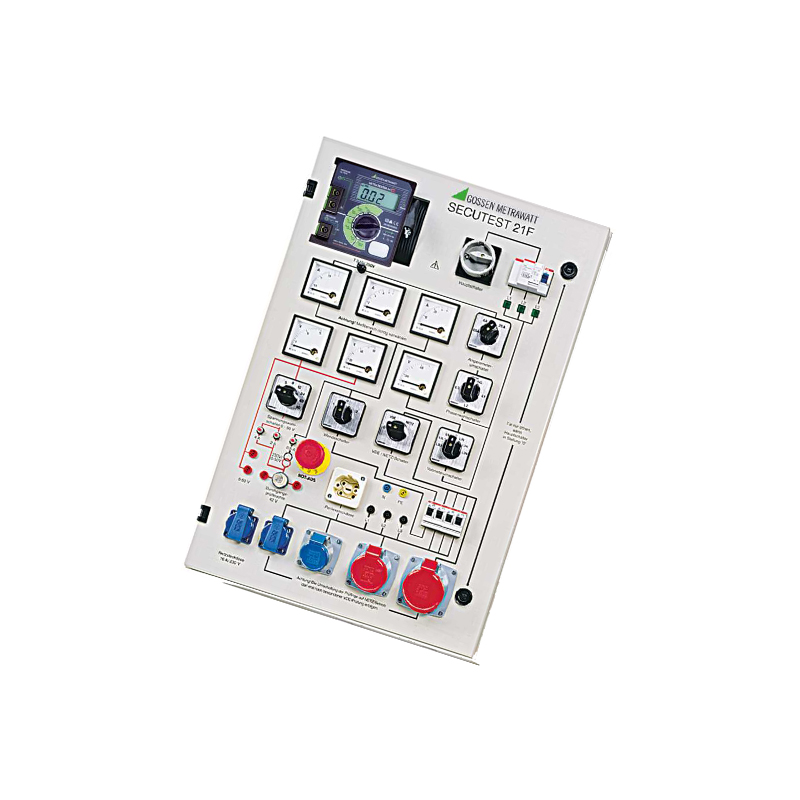

SECUTEST 21F 測試面板專為集成到電氣設備服務中心的測試臺而設計。它用于根據 VDE 0701 標準對電氣設備進行維修或改裝后的測量和測試，以及根據 DIN VDE 0702 標準進行定期測試。測試面板采用壁掛式設計。電源開關配有欠壓脫扣器和鎖定裝置?？梢詼y量高達 25 A 的負載電流和高達 500 V 的線電壓。遵守 DIN VDE 0404 可確保準確測量保護導體。
SECUTEST 21F安規實訓面板箱特點
符合 ZVEH 和 VDEW 準則的工作臺測試面板，適用于電氣安裝公司的工作臺設備。
顯示功能
SECUTEST 21F 測試面板：三個相位各配備一個大型模擬顯示表，用于顯示電流和電壓。
METRATESTER?5-F-E 測試設備：所有測量值均在數字顯示屏上顯示，包含數值和計量單位。此外，超限時會發出光學信號，部分情況下還會發出聲學信號。
安全裝置
SECUTEST?21F 測試面板：配備漏電保護開關、緊急停止開關以及帶欠壓脫扣器的主開關。
METRATESTER?5-F-E 測試設備：長時間短路導致過溫時，LCD 顯示屏會發出提示。所有區域（16 A 除外）均配備熱過載保護（*高 253 V），可保護內置測試設備。過載消除后，測試設備可立即恢復運行。通過手指接觸接觸面，可測試保護導體電位。當接觸的接觸面與電網插頭保護觸點之間的電位差超過 100 V 時，PE 信號燈亮起。
應用
SECUTEST?21F 固定式測試面板專為電氣公司的工作臺設備設計，供電氣人員在電氣設備維修、改裝后，或依據 DIN VDE 0701-0702 標準進行定期測試時，對電氣設備進行測量和測試。
根據這些規范，必須測量保護導體電阻、絕緣電阻、剩余電流與接觸電流、替代泄漏電流；對于數據處理設備和辦公機器，還需測量用戶區域可接觸導電部件的無電壓狀態。
測量試件的工作電壓和電流消耗，以及進行通路測試，是驗證設備功能完好性的其他應用。此外，還可測試電網連接的保護導體是否無電壓，并測量電網電壓。
所有測量均可在單相或三相系統上進行。
供貨范圍
1 臺 測試面板1 份 操作手冊
附件 VL2 E：延長線測試適配器
配備豐富的單相和三相連接器（*高 CEE 32A），因此適用于：
依據 DIN VDE 標準對無電網電壓的單相和三相電氣設備進行所有測試
依據 DIN VDE 標準對單相和三相延長線進行測試及功能測試
通過撥動開關即可輕松對延長線進行功能測試。
訂購信息
| 產品描述 | 型號 | 產品編號 |
|---|---|---|
| 工作臺測試面板（含 METRATESTER®5-F-E） | SECUTEST®21F | M601A |
| 延長線測試適配器 | VL2 E | Z745W |
德國GMC-Instruments SECUTEST 21F安規實訓面板箱規格
測試面板技術參數
| 電網額定電壓 | 230/400 V AC |
|---|---|
| 防護等級 | I |
| 漏電保護開關 | 4 極，I?=25 A，IΔ?=0.03 A |
| 防護型式 | 符合 DIN 40050 標準的 IP 40；接口：IP 20 |
尺寸：532 mm × 792 mm × 179 mm重量：約 24 kg
運行測量
| 測量參數 | 測量范圍 | 分辨率 |
|---|---|---|
| 電網電壓 | 207 … 253 V（交流） | 1 V |
| 插座負載電流 | 0 … 16.00 A（交流） | 10 mA |
固有誤差和運行測量誤差
| 測量參數 | 固有不確定度 | 運行測量不確定度 |
|---|---|---|
| 保護導體電阻 | ± (2.5 % 測量值 + 2 個分度值) | ± (10 % + 5 個分度值) |
| 絕緣電阻（0 … 19.99 MΩ） | ± (2.5 % 測量值 + 2 個分度值) | ± (10 % 測量值 + 5 個分度值) |
| 替代泄漏電流 | ± (2.5 % 測量值 + 2 個分度值) | ± (10 % 測量值 + 5 個分度值) |
| 通過電流測量驗證無電壓（接觸電流） | ± (2.5 % 測量值 + 2 個分度值) | ± (10 % 測量值 + 5 個分度值) |
| 剩余電流 | ± (4 % 測量值 + 5 個分度值) | ± (10 % 測量值 + 5 個分度值) |
| 電網電壓 | ± (2.5 % 測量值 + 2 個分度值) | ± (10 % 測量值 + 5 個分度值) |
| 插座負載電流 | ± (2.5 % 測量值 + 2 個分度值) | ± (10 % 測量值 + 5 個分度值) |
參考條件
| 環境溫度 | +23 °C ± 2 K |
|---|---|
| 相對濕度 | 40% … 60% |
| 電網電壓 | 230 V ± 1% |
| 測量參數波形 | 正弦波（有效值與整流值偏差 ±0.5%） |
LCD 顯示屏
| 顯示范圍 | 0 … 1999 數字，3? 位 |
|---|---|
| 數字高度 | 17 mm 及特殊符號 |
| 溢出 | 顯示 “OL” 提示 |
| 過溫 | 長時間短路時：“R ISO” 和 “MΩ” 段閃爍 |
PE 信號燈
故障信號燈
壓電蜂鳴器
電源供應
電網電壓：230 V/50 Hz
額定功率：zui大 3700 VA（取決于插座負載）
電氣安全
| 防護等級 | II |
|---|---|
| 電網額定電壓 | 230 V |
| 測量類別 | II |
| 污染等級 | 2 |
| 安全關斷 | 測試設備過熱時 |
環境條件
| 運行環境 | ? 10 … + 55 °C |
|---|---|
| 儲存環境 | ? 25 … + 70 °C |
| 相對濕度 | zui大 75%，無凝露 |
| 海拔高度 | zui高 2000 m |
| 應用場所 | jinxian室內 |
