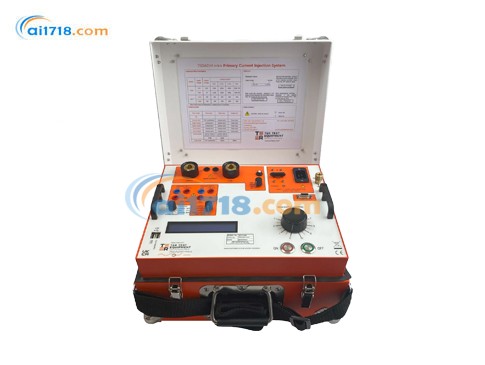

美國T&R 750ADM MK4一次電流注入式測試儀由愛儀器儀表網代理，本產品是一款功能強大、用途廣泛的工具。它具有雙輸出和從毫安到 750A 的電流范圍，可提供全面的測試功能?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
| 裝置類型 | *大功率 | *大電流 |
|---|---|---|
| 750ADM Mk4 | 3kVA | 750A |
| PCU1-SP Mk3 + NLU5000 | 11.5kVA | 3kA（5 分鐘）/5kA（40 秒） |
| CU-Ps Mk2 + LU6000 | 20kVA | 6kA |
750ADM MK4功能特點
750ADM Mk4 規格
主輸出
| 115V | 230V | |
|---|---|---|
| 開路電壓 | 3.5V | 5.0V |
| 500A 時的電壓 | 2.8V | 4V |
| 連續電流 | 125A | 125A |
| 5 分鐘接通 | 250A | 250A |
| 1 分鐘接通 | 440A | 500A |
| *大電流 | 500A | 750A |
| *大電流持續時間 | 10s | 20s |
| 開路電壓（第二輸出） | 10V | 16V |
| 滿載電壓（第二輸出） | 7.5V | 10V |
| 連續電流（第二輸出） | 10A | 10A |
| 1 分鐘接通（第二輸出） | 40A | 40A |
| 量程 | 分辨率 / 脫扣值 | 精度 | 捕獲時間 |
|---|---|---|---|
| 20.00A | 0.01A / 21A | ±0.5%rdg+5d | 20ms |
| 50.00A | 0.01A / 53A | ±0.5%rdg+5d | 20ms |
| 200.0A | 0.1A / 210A | ±0.5%rdg+5d | 20ms |
| 750A | 1A / 788A | ±0.5%rdg+2d | 20ms |
為保護被測設備，電流脫扣值自動設置為所選測量量程滿量程的 105%。
計時系統
| 范圍 | 0-999.999s/9999.99s/99999.9s（自動量程） |
|---|---|
| 分辨率 | 1ms/10ms/100ms |
| 精度 |
±0.01% rdg+2d（常規模式） ±0.01% rdg+4d（電流操作模式） |
| 模式 | 定時器啟動 | 定時器停止 |
|---|---|---|
| 關閉 | 定時器停用 | 定時器停用 |
| 內部啟動 | 按下‘ON’ | 觸點 1 |
| 單觸點 | 觸點 1 | 觸點 1 |
| 雙觸點 | 觸點 1 | 觸點 2 |
| 電流操作 | 電流 > 量程的 20% | 電流 < 量程的 20% |
測試結束后，輸出會自動關閉，以保護被測繼電器。
結果存儲
每當計時器停止時，時間、電流和所有其他參數都會添加到 USB 設備上的.csv 文件中。您可以在顯示屏上查看當前結果集，或取出 USB 設備并在 PC 上打開文件。所有結果存儲在 USB 設備上以測試日期命名的文件夾中，文件以時間命名。
電源要求
溫度范圍
| 尺寸（金屬箱） | 560 x 456 x 265mm | 重量 | 27.4kg |
|---|---|---|---|
| 尺寸（便攜箱） | 380 x 314 x 221mm | 重量 | 23.5kg |
配件
可選 750ADM-AL 引線組規格
3m 引線組總重 9.8kg，含大電流引線和計時引線。
保護與安全
750ADM Mk4 便攜式斷路器測試裝置產品規格
| 參數類別 | 詳細規格 |
|---|---|
| 功能對比 | |
| 一次電流注入 |
750ADM Mk4：750A（4V 輸出） PCU1-SP Mk3 + NLU5000：3kA（5 分鐘）/5kA（40 秒） CU-Ps Mk2 + LU6000：6kA |
| 二次電流注入 | 16V/40A |
| 主輸出規格 | |
| 電源電壓 | 115V/230V（自動選擇） |
| 開路電壓 |
115V：3.5V（主輸出），10V（第二輸出） 230V：5.0V（主輸出），16V（第二輸出） |
| 電壓 @500A |
115V：2.8V 230V：4V |
| 連續電流 | 115V/230V：125A（主輸出），10A（第二輸出） |
| 短時負載 |
115V： 5 分鐘接通：250A（主輸出） 1 分鐘接通：440A（主輸出） 230V： 5 分鐘接通：250A（主輸出） 1 分鐘接通：500A（主輸出） |
| *大電流 |
115V：500A 230V：750A |
| *大電流持續時間 |
115V：10s 230V：20s |
| 滿載電壓（第二輸出） |
115V：7.5V 230V：10V |
| 1 分鐘接通（第二輸出） | 115V/230V：40A |
| 測量規格 | |
| 量程 | 20.00A、50.00A、200.0A、750A |
| 分辨率 | 0.01A（20.00A/50.00A），0.1A（200.0A），1A（750A） |
| 脫扣值 | 21A（20.00A），53A（50.00A），210A（200.0A），788A（750A） |
| 精度 | ±0.5%rdg+5d（20.00A/50.00A/200.0A），±0.5%rdg+2d（750A） |
| 捕獲時間 | 20ms |
| 計時系統規格 | |
| 范圍 | 0-999.999s/9999.99s/99999.9s（自動量程） |
| 分辨率 | 1ms/10ms/100ms |
| 精度 | ±0.01% rdg+2d（常規模式），±0.01% rdg+4d（電流操作模式） |
| 觸點輸入 |
開路電壓：24VDC 短路電流：20mA 自動檢測常開 / 常閉觸點 |
| 計時模式 | 關閉、內部啟動、單觸點、雙觸點、電流操作 |
| 存儲與接口 | |
| 結果存儲 | USB 存儲，支持波形、諧波及時間 / 日期標記 |
| 接口 | USB 鍵盤 / 打印機接口 |
| 電源要求 |
自動選擇： 115V±10%，50/60Hz，單相，*大 1900VA 230V±10%，50/60Hz，單相，*大 3900VA |
| 尺寸與重量 | |
| 金屬箱 |
尺寸：560×456×265mm 重量：27.4kg |
| 便攜箱 |
尺寸：380×314×221mm 重量：23.5kg |
| 配件 | |
| 標準配件 | 操作手冊、電源線、攜帶帶 |
| 可選引線組 |
750ADM-AL： 3m（推薦 230V），1.5m（推薦 115V） 材質：雙絕緣 95mm2 焊接電纜，Dinse 連接器 + 焊接夾 |
| 保護與安全 |
電子過流 / 熱脫扣、輸入斷路器、接地端子 符合 BSEN61010 標準，UKCA 認證 |
|
750ADM MK4參數文檔 |
|
