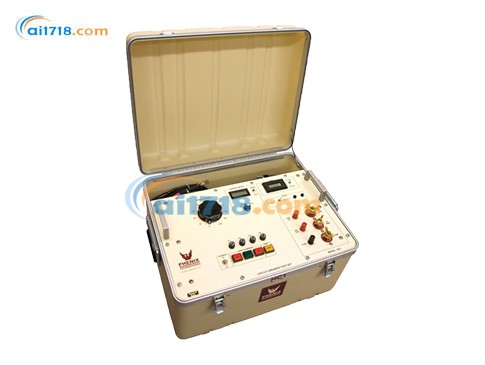

美國Phenix HC1-230便攜式大電流測試儀由愛儀器儀表網代理，本產品非常適合測試熱、磁和固態電機過載繼電器以及塑殼斷路器和接地故障跳閘裝置?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
便攜式大電流斷路器測試系統
堅固耐用，適合多年現場和車間使用
HC1-230便攜式大電流測試儀測試應用
HC1-230便攜式大電流測試儀描述
| 型號 | HC1 | HC2 | HC3 | HC5 | ||
|---|---|---|---|---|---|---|
| 輸入 | 電壓 / 電流 |
120 VAC, 20 Amp 230 VAC, 10 Amp |
120 VAC, 20 Amp 230 VAC, 12 Amp |
230 VAC, 25 Amp | 230 VAC, 50 Amp | |
| 頻率 | 50 Hz 或 60 Hz（需指定） | |||||
| 輸出 | 電壓 / 電流 |
0-120 VAC, 5 A 0-70 VAC, 25 A 0-24 VAC, 25 A 0-14 VAC, 125 A 0-6 VAC, 120 A 0-7 VAC, 250 A 0-3 VAC, 240 A 0-3.5 VAC, 500 A |
0-15 VAC, 0-200 A 0-7.5 VAC, 0-400 A 0-3.75 VAC, 0-800 A |
0-15 VAC, 0-333 A 0-10 VAC, 0-500 A 0-5 VAC, 0-1000 A |
||
| 過載 | 1000 A | 2000 A | 3000 A | 5000 A | ||
| 測試裝置可提供 1000 A（HC1）、2000 A（HC2），具體取決于測試電路的阻抗。 | 每個抽頭均可進行短時過載。測試裝置可提供 3000 A（HC3）、5000 A（HC5），具體取決于測試電路的阻抗。 | |||||
| 占空比 | 連續 @* | 連續 @* | ||||
|
5 分鐘開啟 / 15 分鐘關閉 @200% 1 分鐘開啟 / 5 分鐘關閉 @300% |
5 分鐘開啟 / 15 分鐘關閉 @200% 1 分鐘開啟 / 10 分鐘關閉 @300% |
|||||
| 30 秒開啟 / 5 分鐘關閉 @400% | 10 秒開啟 / 5 分鐘關閉 @400% | |||||
| 3 秒開啟 / 5 分鐘關閉 @500% | 3 秒開啟 / 5 分鐘關閉 @500% | |||||
| 數字計量 | 電流表 | 3 1/2 位 LCD | 4 1/2 位 LCD | |||
| 量程 |
0-1.999/19.99/199.9/1999 A 滿量程 ±1%（*高 2 A） |
0-1.9999/19.999/199.99/5000 A | ||||
| 精度 | 滿量程 ±1%（0-2 A）；2000-5000 A | |||||
| 滿量程 ±0.5%（2-2000 A） | 滿量程 ±0.5%（2-2000 A） | |||||
| 計時器 | 6 位 LCD，顯示周期或秒 | 6 位 LCD，顯示周期或秒 | ||||
| 量程 | 0-999999 周期或 0-9999.99 秒 | 0-999999 周期或 0-9999.99 秒 | ||||
| 精度 | 讀數 ±0.1% ± *低有效位 | 讀數 ±0.1% ± *低有效位 | ||||
| 尺寸與重量 | 長度 | 20 英寸（508 毫米） | 20 英寸（508 毫米） | 21 英寸（533 毫米） | 21 英寸（533 毫米） | |
| 寬度 | 16 英寸（406 毫米） | 16 英寸（406 毫米） | 22 英寸（559 毫米） | 22 英寸（559 毫米） | ||
| 高度 / 重量 |
14 英寸（536 毫米） 64 磅（29 公斤） |
14 英寸（536 毫米） 97 磅（44 公斤） |
46 英寸（1168 毫米） 219 磅（99 公斤） |
46 英寸（1168 毫米） 270 磅（122 公斤） |
||
| 運輸尺寸 | 長度 |
24 英寸（610 毫米） 24 英寸（610 毫米） 21 英寸（533 毫米） 21 英寸（533 毫米） 18 英寸（457 毫米） 18 英寸（457 毫米） 74 磅（34 公斤） 112 磅（51 公斤） |
34 英寸（864 毫米） | 34 英寸（864 毫米） | ||
| 寬度 |
27 英寸（686 毫米） 27 英寸（686 毫米） |
|||||
| 高度 | 56 英寸（1422 毫米） | 56 英寸（1422 毫米） | ||||
| 重量 | 280 磅（127 公斤） | 320 磅（145 公斤） | ||||
| 包含的電纜 | 感應引線（2 根）5 英尺（1.5 米） | 感應引線（2 根）5 英尺（1.5 米） |
感應引線（2 根）8 英尺（2.4 米） 感應引線（2 根）8 英尺（2.4 米） |
|||
| 低電流，10 號線規（2 根）5 英尺（1.5 米） | 低電流，10 號線規（2 根）5 英尺（1.5 米） | 低電流，10 號線規（2 根）6 英尺（1.8 米） | 低電流，10 號線規（2 根）6 英尺（1.8 米） | |||
| 高電流，2 號線規（2 根）5 英尺（1.5 米） | 高電流，4 號線規（2 根）5 英尺（1.5 米） | 中電流，4 號線規（2 根）4 英尺（1.2 米） | 中電流，4 號線規（2 根）4 英尺（1.2 米） | |||
| 高電流，4/0 號線規（2 根）5 英尺（1.5 米） |
HC1-230產品規格
型號
HC1
HC2
HC3
HC5
輸入
電壓 / 電流
120 VAC, 20 Amp
230 VAC, 10 Amp
120 VAC, 20 Amp
230 VAC, 12 Amp
230 VAC, 25 Amp
230 VAC, 50 Amp
頻率
50 Hz 或 60 Hz（需指定）
輸出
電壓 / 電流
0-120 VAC, 5 A
0-70 VAC, 25 A
0-24 VAC, 25 A
0-14 VAC, 125 A
0-6 VAC, 120 A
0-7 VAC, 250 A
0-3 VAC, 240 A
0-3.5 VAC, 500 A
0-15 VAC, 0-200 A
0-7.5 VAC, 0-400 A
0-3.75 VAC, 0-800 A
0-15 VAC, 0-333 A
0-10 VAC, 0-500 A
0-5 VAC, 0-1000 A
過載
1000 A
2000 A
3000 A
5000 A
測試裝置可提供 1000 A（HC1）、2000 A（HC2），具體取決于測試電路的阻抗。
每個抽頭均可進行短時過載。測試裝置可提供 3000 A（HC3）、5000 A（HC5），具體取決于測試電路的阻抗。
占空比
連續 @*
連續 @*
5 分鐘開啟 / 15 分鐘關閉 @200%
1 分鐘開啟 / 5 分鐘關閉 @300%
5 分鐘開啟 / 15 分鐘關閉 @200%
1 分鐘開啟 / 10 分鐘關閉 @300%
30 秒開啟 / 5 分鐘關閉 @400%
10 秒開啟 / 5 分鐘關閉 @400%
3 秒開啟 / 5 分鐘關閉 @500%
3 秒開啟 / 5 分鐘關閉 @500%
數字計量
電流表
3 1/2 位 LCD
4 1/2 位 LCD
量程
0-1.999/19.99/199.9/1999 A
滿量程 ±1%（*高 2 A）
0-1.9999/19.999/199.99/5000 A
精度
滿量程 ±1%（0-2 A）；2000-5000 A
滿量程 ±0.5%（2-2000 A）
滿量程 ±0.5%（2-2000 A）
計時器
6 位 LCD，顯示周期或秒
6 位 LCD，顯示周期或秒
量程
0-999999 周期或 0-9999.99 秒
0-999999 周期或 0-9999.99 秒
精度
讀數 ±0.1% ± *低有效位
讀數 ±0.1% ± *低有效位
尺寸與重量
長度
20 英寸（508 毫米）
20 英寸（508 毫米）
21 英寸（533 毫米）
21 英寸（533 毫米）
寬度
16 英寸（406 毫米）
16 英寸（406 毫米）
22 英寸（559 毫米）
22 英寸（559 毫米）
高度 / 重量
14 英寸（536 毫米）
64 磅（29 公斤）
14 英寸（536 毫米）
97 磅（44 公斤）
46 英寸（1168 毫米）
219 磅（99 公斤）
46 英寸（1168 毫米）
270 磅（122 公斤）
運輸尺寸
長度
24 英寸（610 毫米）
24 英寸（610 毫米）
21 英寸（533 毫米）
21 英寸（533 毫米）
18 英寸（457 毫米）
18 英寸（457 毫米）
74 磅（34 公斤）
112 磅（51 公斤）
34 英寸（864 毫米）
34 英寸（864 毫米）
寬度
27 英寸（686 毫米）
27 英寸（686 毫米）
高度
56 英寸（1422 毫米）
56 英寸（1422 毫米）
重量
280 磅（127 公斤）
320 磅（145 公斤）
包含的電纜
感應引線（2 根）5 英尺（1.5 米）
感應引線（2 根）5 英尺（1.5 米）
感應引線（2 根）8 英尺（2.4 米）
感應引線（2 根）8 英尺（2.4 米）
低電流，10 號線規（2 根）5 英尺（1.5 米）
低電流，10 號線規（2 根）5 英尺（1.5 米）
低電流，10 號線規（2 根）6 英尺（1.8 米）
低電流，10 號線規（2 根）6 英尺（1.8 米）
高電流，2 號線規（2 根）5 英尺（1.5 米）
高電流，4 號線規（2 根）5 英尺（1.5 米）
中電流，4 號線規（2 根）4 英尺（1.2 米）
中電流，4 號線規（2 根）4 英尺（1.2 米）
高電流，4/0 號線規（2 根）5 英尺（1.5 米）
HC1-230參數文檔
-
