美國MEGGER MAGNUS升壓變壓器由愛儀器儀表網代理，MAGNUS當電力系統投入運行或發生故障時，需對互感器進行檢查，以確保其能為測試儀器和繼電保護設備提供準確的輸出信號?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

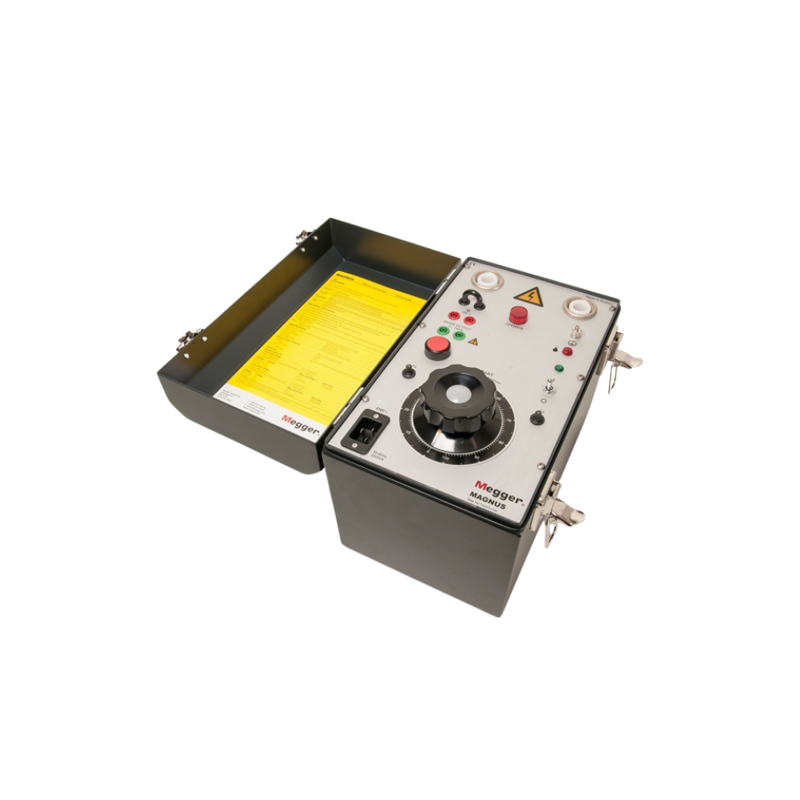

MAGNUS升壓變壓器產品說明
當電力系統投入運行或發生故障時，需對互感器進行檢查，以確保其能為測試儀器和繼電保護設備提供準確的輸出信號。
MAGNUS?可讓您快速、便捷地繪制互感器的勵磁曲線。此外，MAGNUS 還可用于電流互感器鐵芯消磁以及電壓互感器變比測試。該設備僅重 16 千克（35 磅），能提供 1 安（A）的電流和 2.2 千伏（kV）的電壓。雙手控制功能可提升人員操作安全性。MAGNUS 標準配置包含專用高壓電纜和堅固的運輸箱。
MAGNUS升壓變壓器特點
快速便捷地繪制互感器勵磁曲線
對電流互感器鐵芯進行消磁
對電壓互感器進行變比測試
雙手控制功能提升人員操作安全性
MAGNUS升壓變壓器應用示例
重要提示
使用本儀器前，請先閱讀《用戶手冊》。
繪制勵磁曲線步驟
將 MAGNUS 連接至被測試電流互感器的二次側，同時連接電流表和電壓表。
通過旋鈕逐步升高電壓。
記錄電壓（U）和電流（I）的數值。
重復步驟 2 和步驟 3，直至電流（I）急劇上升而電壓（U）無明顯升高。
緩慢將電壓（U）降至零以完成測試，此過程同時實現消磁。
訂購信息
| 產品項 | 型號 |
|---|---|
| MAGNUS（含以下附件） | — |
| - 測試電纜 GA-00090（2 根 ×10 米） | — |
| - 接地線 GA-00200 | — |
| - 運輸箱 GD-00182 | — |
| 115 伏電源電壓版本 | BT-11190 |
| 230 伏電源電壓版本 | BT-12390 |
環境要求
| 項目 | 具體參數 |
|---|---|
| 應用領域 | 適用于高壓變電站及工業環境 |
| 工作溫度 | 0°C 至 + 50°C（32°F 至 + 122°F） |
| 儲存與運輸溫度 | -40°C 至 + 70°C（-40°F 至 + 158°F） |
| 濕度 | 5%–95% 相對濕度，無冷凝 |
| CE 認證 |
低電壓指令（LVD）：2014/35/EU
|
通用參數
| 項目 | 具體參數 |
|---|---|
| 電源電壓 | 115/230 伏交流（V AC），50/60 赫茲（Hz） |
| 功耗 | *大 2300 伏安（VA） |
| 保護裝置 |
熔斷器：F1、F2、F3（6 安）
|
| 尺寸 |
儀器本體：356×203×241 毫米（14 英寸 ×8 英寸 ×9.5 英寸）
|
| 重量 |
儀器本體：16.3 千克（35.9 磅）
|
| 高壓電纜 | 2 根 ×10 米（33 英尺）/1.5 平方毫米，耐壓 5 千伏 |
測量輸出
| 測量類型 | 規格參數 |
|---|---|
| 電壓 | 100:1（*大負載 1 兆歐） |
| 電壓測量誤差 | ±1.5% |
| 電流 | 10:1 |
| 電流測量誤差 |
輸出電流為 2 安時，±1.5%
|
輸出參數（電源電壓 230 伏交流）
| 輸出類型 | 規格參數 |
|---|---|
| 交流電壓輸出 |
230 伏電源電壓
|
*大輸出值（電源電壓 230 伏交流）
| 電壓 | 電流 | *大負載時間 | 休息時間 |
|---|---|---|---|
| 2200 伏交流 | 1 安 | 30 秒 2 | 10 分鐘 2 |
| 250 伏交流 | 6 安 3 | 連續運行 | — |
輸出參數（電源電壓 115 伏交流）
| 輸出類型 | 規格參數 |
|---|---|
| 交流電壓輸出 |
115 伏電源電壓
|
*大輸出值（電源電壓 115 伏交流）
| 電壓 | 電流 | *大負載時間 | 休息時間 |
|---|---|---|---|
| 2000 伏交流 | 1 安 | 30 秒 2 | 10 分鐘 2 |
| 110 伏交流 | 10 安 | 連續運行 | — |
