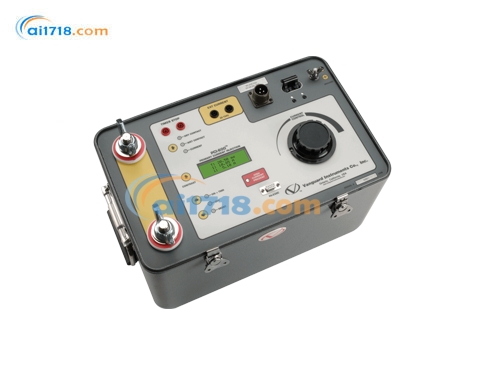

美國Vanguard PCI-600一次電流注入式測試設備由愛儀器儀表網代理，本產品是一款可編程高電流源，專為公用變電站應用而設計?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
PCI-600一次電流注入式測試設備產品概述
PCI-600 是專為變電站應用設計的可編程交流大電流源，主要用于保護繼電器的一次注入測試。該裝置還可用于測試熱磁式、固態電機保護繼電器、塑殼斷路器及其他需要大電流源的場景。
PCI-600一次電流注入式測試設備核心功能與特點
技術規格
| 項目 | 規格 | 項目 | 規格 |
|---|---|---|---|
| 物理規格 |
尺寸：17 英寸寬 ×12.5 英寸高 ×10.5 英寸深（42.6 厘米 ×32 厘米 ×27 厘米） 重量：46 磅（21 公斤） |
電源輸入 | 交流電壓 100–120 伏或 200–240 伏（需在工廠提前設置好），50/60 赫茲 |
| 內部電流表范圍 |
100 毫安–1000 安； 精度：讀數的 1%，±20 毫安 測量方法：隔離式 CT |
計時器讀數范圍 |
1 毫秒–2 小時； 精度：讀數的 0.1%，±1 毫秒 |
| 外部電流表范圍 |
10 毫安–10 安； 精度：讀數的 1%，±2 毫安 測量方法：隔離式 CT |
計時器停表輸入 | 電壓輸入（24–300 伏，直流或交流峰值），干接點輸入，或一次側電流消失 |
| 安全標準 | 滿足 IEC61010（1995）、UL61010A-1、CSA-C22.2 標準 | 濕度 | 90% 相對濕度 @40℃（104℉，非冷凝） |
| 溫度范圍 |
工作：-10℃–+50℃（+15℉–+122℉） 貯藏：-30℃–+70℃（-22℉–+158℉） |
海拔 | 2,000 米（6,562 英尺），完全符合安全規范 |
| 電纜配置 | 10 英尺（3.05 米）1/0 AWG 測試引線、電源線、接地線 | 可選配件 | 運輸箱 |
| 質保期 | 一年的零部件和人工 |
輸出電流與持續時間
| 120 伏輸出 | 240 伏輸出 | 持續時間 |
|---|---|---|
| 5.6 伏 @100 安 | 9.5 伏 @100 安 | 1 小時 |
| 5.3 伏 @200 安 | 9.4 伏 @200 安 | 5 分鐘 |
| 4.9 伏 @300 安 | 9.0 伏 @300 安 | 2 分鐘 |
| 4.6 伏 @400 安 | 8.2 伏 @400 安 | 1 分鐘 |
| 4.2 伏 @500 安 | 7.5 伏 @500 安 | 30 秒 |
| 3.9 伏 @600 安 | 7.0 伏 @600 安 | 20 秒 |
訂購信息
| 型號 | 描述 |
|---|---|
| 9029-UC | 110V PCI-600 主機及電纜 |
| 9058-UC | 220V PCI-600 主機及電纜 |
| 9029-SC | PCI-600 運輸箱 |
PCI-600一次電流注入式測試設備技術規格
| 項目 | 規格 | 項目 | 規格 |
|---|---|---|---|
| 物理規格 |
尺寸：17 英寸寬 ×12.5 英寸高 ×10.5 英寸深（42.6 厘米 ×32 厘米 ×27 厘米） 重量：46 磅（21 公斤） |
電源輸入 | 交流電壓 100–120 伏或 200–240 伏（需在工廠提前設置好），50/60 赫茲 |
| 內部電流表范圍 |
100 毫安–1000 安； 精度：讀數的 1%，±20 毫安 測量方法：隔離式 CT |
計時器讀數范圍 |
1 毫秒–2 小時； 精度：讀數的 0.1%，±1 毫秒 |
| 外部電流表范圍 |
10 毫安–10 安； 精度：讀數的 1%，±2 毫安 測量方法：隔離式 CT |
計時器停表輸入 | 電壓輸入（24–300 伏，直流或交流峰值），干接點輸入，或一次側電流消失 |
| 安全標準 | 滿足 IEC61010（1995）、UL61010A-1、CSA-C22.2 標準 | 濕度 | 90% 相對濕度 @40℃（104℉，非冷凝） |
| 溫度范圍 |
工作：-10℃–+50℃（+15℉–+122℉） 貯藏：-30℃–+70℃（-22℉–+158℉） |
海拔 | 2,000 米（6,562 英尺），完全符合安全規范 |
| 電纜配置 | 10 英尺（3.05 米）1/0 AWG 測試引線、電源線、接地線 | 可選配件 | 運輸箱 |
| 質保期 | 一年的零部件和人工 | ||
|
|
PCI-600參數文檔 |
|
|
