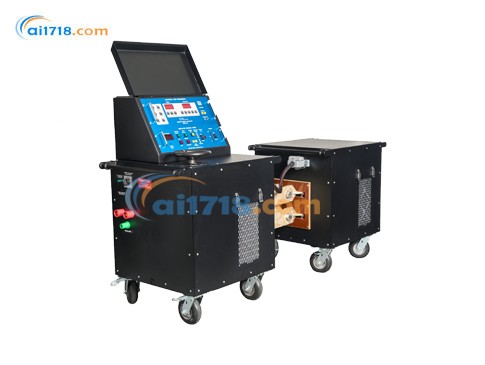

美國ETI PI-5000 Gen2一次注入式電流測試儀由愛儀器儀表網代理，本產品是一款兩件式堅固耐用的初級注入斷路器測試儀，適用于 4,000A 斷路器?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
PI-5000 Gen2產品描述
PI-5000 Gen2應用
PI-5000 Gen2 便攜式斷路器測試裝置
電流精度
定時器范圍
定時器精度
數字電壓表輸入
| 7.6V（并聯） | 15.2V（串聯） | 過載 | 占空比 | *大開啟時間 | *小關閉時間 | *大輸入電流（480V） | *大輸入電流（240V） |
|---|---|---|---|---|---|---|---|
| 4000A | 2000A | 1 倍 | * | 連續 | 無 | 96A | 192A |
| 5600A | 2800A | 1.4 倍 | 50% | 15 分鐘 | 15 分鐘 | 134A | 268A |
| 8000A | 4000A | 2 倍 | 25% | 5 分鐘 | 15 分鐘 | 192A | 384A |
| 16000A | 8000A | 4 倍 | 6% | 1 分鐘 | 15 分鐘 | 384A | 768A |
| 20000A | 10000A | 6 倍 | 2% | 6 秒 | 2 分鐘 | 480A | 960A |
| 32000A2 | 16000A2 | 8 倍 | 1.6% | 1 秒 | 1 分鐘 | 672A | 不可用 |
| 40000A2 | 20000A2 | 10 倍 | 1% | 0.5 秒 | 1 分鐘 | 960A | 不可用 |
| 60000A2 | 30000A2 | *大 | 0.1% | 0.03 秒 | 1 分鐘 | 1440A | 不可用 |
尺寸與重量
PI-2500 控制單元
PI-5000 AUX 單元
串行端口
輸入電源
標準配件
| 配件 | 部件編號 | 數量 |
|---|---|---|
| 1/2 英寸測試棒（水平或垂直） | M-I211 | 2 件 |
| 3/4 英寸測試棒（水平或垂直） | M-I212 | 2 件 |
| 觸點引線 | S-B194 | 1 件 |
| 遠程啟動電纜 | S-B143 | 1 件 |
| 電源輸入引線組（20 英尺） | OP-120-2 | 1 件 |
| 堅固配件箱 | M-E226 | 1 件 |
| 技術手冊 | S-A123 | 1 件 |
| 母線互連 | S-B473 | 1 件 |
| 互連 | S-B477 | 1 件 |
| 測試棒適配器套件 | S-B343 | 1 件 |
可選配件
| 配件 | 部件編號 |
|---|---|
| MAC 報告生成軟件 | OP-112 |
| 通用可調測試棒系統 | OP-124 |
PI-5000 Gen2 便攜式斷路器測試裝置產品規格
| 參數 | 規格 |
|---|---|
| 電流精度 |
連續模式：±0.5% 讀數 + 0.5% 量程 脈沖模式：±1% 讀數 + 1% 量程 |
| 定時器范圍 |
秒：0-9999.999 秒 周期：0-9999.9 周波 |
| 定時器精度 | ±0.5% 讀數 ±1 計數 |
| 數字電壓表輸入 |
范圍：0-600 VAC 精度：1% 滿量程 |
| 輸出配置 | |
| 7.6V（并聯） | 4000A |
| 15.2V（串聯） | 2000A |
| 過載 | 1 倍 |
| 占空比 | * |
| *大開啟時間 | 連續 |
| *小關閉時間 | 無 |
| *大輸入電流（480V） | 96A |
| *大輸入電流（240V） | 192A |
| 7.6V（并聯） | 5600A |
| 15.2V（串聯） | 2800A |
| 過載 | 1.4 倍 |
| 占空比 | 50% |
| *大開啟時間 | 15 分鐘 |
| *小關閉時間 | 15 分鐘 |
| *大輸入電流（480V） | 134A |
| *大輸入電流（240V） | 268A |
| 7.6V（并聯） | 8000A |
| 15.2V（串聯） | 4000A |
| 過載 | 2 倍 |
| 占空比 | 25% |
| *大開啟時間 | 5 分鐘 |
| *小關閉時間 | 15 分鐘 |
| *大輸入電流（480V） | 192A |
| *大輸入電流（240V） | 384A |
| 7.6V（并聯） | 16000A |
| 15.2V（串聯） | 8000A |
| 過載 | 4 倍 |
| 占空比 | 6% |
| *大開啟時間 | 1 分鐘 |
| *小關閉時間 | 15 分鐘 |
| *大輸入電流（480V） | 384A |
| *大輸入電流（240V） | 768A |
| 7.6V（并聯） | 20000A |
| 15.2V（串聯） | 10000A |
| 過載 | 6 倍 |
| 占空比 | 2% |
| *大開啟時間 | 6 秒 |
| *小關閉時間 | 2 分鐘 |
| *大輸入電流（480V） | 480A |
| *大輸入電流（240V） | 960A |
| 7.6V（并聯） | 32000A2 |
| 15.2V（串聯） | 16000A2 |
| 過載 | 8 倍 |
| 占空比 | 1.6% |
| *大開啟時間 | 1 秒 |
| *小關閉時間 | 1 分鐘 |
| *大輸入電流（480V） | 672A |
| *大輸入電流（240V） | 不可用 |
| 7.6V（并聯） | 40000A2 |
| 15.2V（串聯） | 20000A2 |
| 過載 | 10 倍 |
| 占空比 | 1% |
| *大開啟時間 | 0.5 秒 |
| *小關閉時間 | 1 分鐘 |
| *大輸入電流（480V） | 960A |
| *大輸入電流（240V） | 不可用 |
| 7.6V（并聯） | 60000A2 |
| 15.2V（串聯） | 30000A2 |
| 過載 | *大 |
| 占空比 | 0.1% |
| *大開啟時間 | 0.03 秒 |
| *小關閉時間 | 1 分鐘 |
| *大輸入電流（480V） | 1440A |
| *大輸入電流（240V） | 不可用 |
| 尺寸與重量 | |
| PI-2500 控制單元 |
高度：45.0 英寸（114.3 厘米） 寬度：30.0 英寸（76.2 厘米） 深度：25.0 英寸（63.5 厘米） 重量：700 磅（317 千克） |
| PI-5000 AUX 單元 |
高度：32.0 英寸（81.2 厘米） 寬度：30.0 英寸（76.2 厘米） 深度：25.0 英寸（63.5 厘米） 重量：680 磅（308 千克） |
| 輸入電源 |
電壓：208/240 或 480 VAC ±10%，-15%（開關可選），單相 頻率：60 Hz（50 Hz 時*大線路電壓降低 10%） 功率：45 kVA（連續），輸出 36 kVA（效率 80%） |
| 標準配件 |
1/2 英寸測試棒（水平或垂直）×2 3/4 英寸測試棒（水平或垂直）×2 觸點引線 ×1 遠程啟動電纜 ×1 電源輸入引線組（20 英尺）×1 堅固配件箱 ×1 技術手冊 ×1 母線互連 ×1 互連 ×1 測試棒適配器套件 ×1 |
| 可選配件 |
MAC 報告生成軟件（OP-112） 通用可調測試棒系統（OP-124） |
|
PI-5000 Gen2參數文檔 |
|
