HVI PAR系列交流介電耐壓測試儀用于測試多種類型的公用變電站設備、高空作業平臺、電纜，以及其他需要工頻交流電壓進行耐壓/驗證測試和診斷測試（局部放電、介質損耗角正切/功率因數測試）的負載?，F在熱賣中，如需購買，可通過ai1718的客服熱線聯系我們!

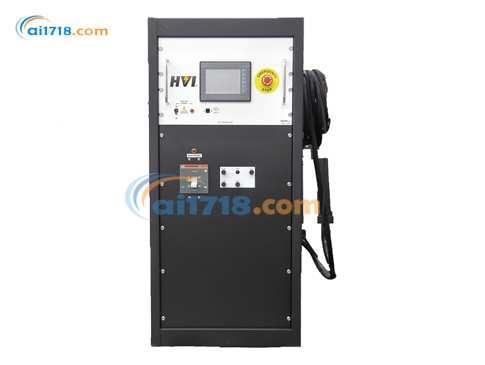

PAR系列交流介電耐壓測試儀產品簡介
PAR 系列是高壓交流介電測試裝置，用于測試多種類型的公用變電站設備、高空作業平臺、電纜，以及其他需要工頻交流電壓進行耐壓 / 驗證測試和診斷測試（局部放電、介質損耗角正切 / 功率因數測試）的負載。該系列產品能像傳統的 50/60Hz 測試裝置一樣提供高功率和高電壓交流輸出。然而，PAR 系列設計獨特，旨在測試高電容設備和電纜。其設計在測試這些負載時，能將電源的輸入功率、尺寸、重量和成本降至*低。PAR 系列采用諧振技術，具體為可變電感并聯諧振技術。
PAR系列交流介電耐壓測試儀產品特點
-
功能齊全的 PLC 控制器
-
自動 / 手動輸出模式選擇
-
電動控制的輸出電壓連續可調
-
可編程輸出電壓上升速率：500 - 5000 伏 / 秒
-
固定的初級電流過載保護，工廠設定為額定電流的 120%
-
可調的次級電流過載保護：額定值的 10 - 110%
-
“零啟動” 和外部互鎖裝置
-
二次側連接的電壓表和電流表
典型測試應用
-
同相母線和開關設備測試
-
電機和發電機線圈測試
-
電纜測試
可選升級
-
閃爍*示燈：紅色閃爍*示燈，在高壓電路通電時亮起。所有控制組件均提供此功能。
-
安全燈柱：狀態指示燈選項，高壓電路未通電時亮綠色，高壓電路通電時亮紅色。所有控制組件均提供此功能。
-
安全鑰匙互鎖開關：前面板安裝的鑰匙操作互鎖開關。所有控制組件均提供此功能。
-
腳輪：在控制部分和 / 或高壓部分下方安裝 2 英寸或 6 英寸腳輪。所有控制組件均提供此選項。
高壓部分配置
每個 PAR 并聯諧振交流測試裝置的高壓部分都安裝在一個加固的鋼罐內，通過酚醛輸出套管和帶應力錐的屏蔽乙丙橡膠（EPR）電纜進行端接。
許多 PAR 并聯諧振交流測試裝置可選配半電壓、滿 kVA 的二次輸出。與全電壓、滿 kVA 輸出抽頭相比，這允許在較低電壓下進行更高電流的測試。兩個輸出電壓抽頭可同時使用。
可選配件
-
DVR - 150：一種精密分壓器，用于驗證 PAR 并聯諧振交流介電測試裝置的電壓校準。
-
接地棒：在測試后處理被測設備前，用于安全確認被測設備已放電并處于接地電位。
-
手部和腳部安全互鎖開關：一種 “常閉式” 安全開關，連接到 PAR 并聯諧振交流介電測試裝置后部接線端子的外部互鎖裝置上。在 “高壓開啟” 前必須按下該開關，并在測試期間一直保持按下狀態。松開該開關與按下 “高壓關閉” 效果相同，會關閉高壓電路。配有 12 英尺長的引線。
PAR系列交流介電耐壓測試儀產品規格
型號
輸出規格
輸入規格
尺寸與重量（約）
PAR-1680FC5
0-16kV AC @ 80kVA (5A)
230V @ 10kVA (45A), 50/60Hz
- 高壓單元：28×28×37 英寸，800 磅
- 控制單元：21×25.5×31 英寸，210 磅
PAR-32/16160FC5
0-16/32kV AC @ 160kVA (5A)
230V @ 20kVA (90A), 50/60Hz
- 高壓單元：30×30×52 英寸，1100 磅
- 控制單元：22×25.5×47.5 英寸，310 磅
PAR-32250FC5
0-32kV AC @ 250kVA (8A)
230V @ 20kVA (90A), 50/60Hz
同上
PAR-50250FC5
0-50kV AC @ 250kVA (5A)
230V @ 20kVA (90A), 50/60Hz
同上
PAR-100100FC5
0-100kV AC @ 100kVA (1A)
230V @ 20kVA (90A), 50/60Hz
同上
