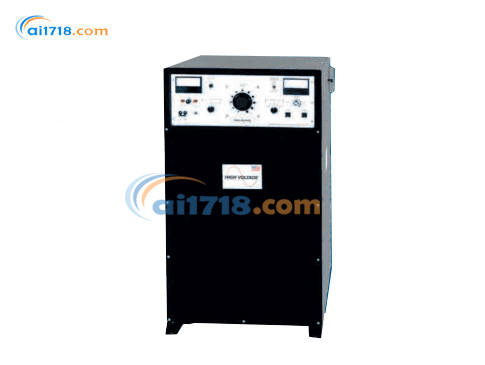

美國HVI(美高測) CDS3616U電纜故障定位儀由愛儀器儀表網代理，本產品是完善的電纜故障定位儀成套設備，高達36kV的電纜的理想選擇?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
CDS3616U電纜故障定位儀產品簡介：
?CDS3616U電纜故障定位儀輸出電壓為120kV，適用于定位額定電壓*高69kV，線對地電壓36kV電纜的故障。
?CDS3616U電纜故障定位儀280mA的高燒穿電流可以是故障點降低其弧光電壓，使得以更低且損害更小的電壓來沖擊故障電纜，并保證能輸出滿能量來定位故障。
?CDS3616U電纜故障定位儀可僅采用9kV的電壓來沖擊故障電纜，同時能保證1600焦耳能量。
?CDS3616U電纜故障定位儀輕松定位電纜故障，無需多次重復
專為 69kV 及以下高壓電纜系統設計的高能量故障定位設備，適用于網絡系統、油浸電纜及長距離電纜的高阻、低阻故障定位，支持三檔電壓輸出和智能燃燒技術，兼容主流 TDR / 雷達設備。
CDS3616U電纜故障定位儀主要功能：
高能量沖擊與低電壓定位三檔電壓輸出：0–9/18/36 kV DC，保持全能量放電（1600 J），支持低電壓定位（如 9 kV），減少電纜損傷。
高燃燒電流：280 mA（9 kV 檔）快速降低故障阻抗，將高阻故障轉換為低阻故障，支持安全測試。
智能測試控制
可變放電速率：6–10 秒自適應調節，適配不同電纜類型和故障特性。
內置高壓耦合器：支持電弧反射和電流脈沖法，兼容主流 TDR / 雷達設備（如 Radar Engineers Model 1669）。
安全與耐用性
EPR 低溫柔性電纜：100 英尺輸出電纜在 - 40°C 環境仍保持柔性，適應嚴苛現場條件。
多重安全保護：外部聯鎖、緊急停止按鈕、內部加熱器防冷凝，保障操作安全。
| CDS - 2010U | CDS - 3616U | |
|---|---|---|
| 輸入： | 120V 交流，60Hz，25A（CDS - 2010U） 230V 交流，50/60Hz，15A（CDS - 2010UF） | 120V 交流，60Hz，25A（CDS - 3616U） 230V 交流，50/60Hz，15A（CDS - 3616UF） |
| 高壓輸出： | 0 - 5/10/20kV 直流 | 0 - 9/18/36kV 直流 |
| 高壓燒穿電流： | 400/200/100mA | 280/140/70mA |
| 放電輸出： | 每個抽頭在*大電壓下為 1000 焦耳 | 每個抽頭在*大電壓下為 1600 焦耳 |
| 放電速率： | 6 - 10 秒 | 6 - 10 秒 |
| TDR 接口： | 電弧反射電流脈沖 | 電弧反射電流脈沖 |
| 尺寸： | 27 英寸寬 x 27 英寸深 x 48 英寸高 686mm 寬 x 686mm 深 x 1219mm 高 | 25 英寸寬 x 29 英寸深 x 44.5 英寸高（帶附加電纜盤時為 30 英寸寬） 635mm 寬 x 737mm 深 x 1130mm 高 |
| 重量： | 260 磅 118kg | 375 磅 170kg |
| 輸出終端： | 50 英尺高壓、回線和接地線 | 100 英尺高壓、回線和接地線 |
| 可選電纜盤： | 100 - 330 英尺的高壓、回線和接地線盤 | 100 - 300 英尺的高壓、回線和接地線盤 |
| 其他功能： | 堅固的運輸保護儀表 外部聯鎖緊急停止蘑菇開關 內部加熱器以限制冷凝 集成耦合器 / 濾波器 / TDR 接口，用于：電弧反射法 電流脈沖法 | 堅固的運輸保護儀表 外部聯鎖緊急停止蘑菇開關 觀察接地螺線管的窗口 內部加熱器以限制冷凝 集成耦合器 / 濾波器 / TDR 接口，用于：電弧反射法 |
CDS3616U電纜故障定位儀其他特點：
?50英尺HV，回路和接地?堅固耐用的瞬時保護電表
?外部聯鎖
?緊急關閉開關
?防冷凝內加熱器
| CDS - 2010U | CDS - 3616U | |
|---|---|---|
| 輸入： | 120V 交流，60Hz，25A（CDS - 2010U） 230V 交流，50/60Hz，15A（CDS - 2010UF） | 120V 交流，60Hz，25A（CDS - 3616U） 230V 交流，50/60Hz，15A（CDS - 3616UF） |
| 高壓輸出： | 0 - 5/10/20kV 直流 | 0 - 9/18/36kV 直流 |
| 高壓燒穿電流： | 400/200/100mA | 280/140/70mA |
| 放電輸出： | 每個抽頭在*大電壓下為 1000 焦耳 | 每個抽頭在*大電壓下為 1600 焦耳 |
| 放電速率： | 6 - 10 秒 | 6 - 10 秒 |
| TDR 接口： | 電弧反射電流脈沖 | 電弧反射電流脈沖 |
| 尺寸： | 27 英寸寬 x 27 英寸深 x 48 英寸高 686mm 寬 x 686mm 深 x 1219mm 高 | 25 英寸寬 x 29 英寸深 x 44.5 英寸高（帶附加電纜盤時為 30 英寸寬） 635mm 寬 x 737mm 深 x 1130mm 高 |
| 重量： | 260 磅 118kg | 375 磅 170kg |
| 輸出終端： | 50 英尺高壓、回線和接地線 | 100 英尺高壓、回線和接地線 |
| 可選電纜盤： | 100 - 330 英尺的高壓、回線和接地線盤 | 100 - 300 英尺的高壓、回線和接地線盤 |
| 其他功能： | 堅固的運輸保護儀表 外部聯鎖緊急停止蘑菇開關 內部加熱器以限制冷凝 集成耦合器 / 濾波器 / TDR 接口，用于：電弧反射法 電流脈沖法 | 堅固的運輸保護儀表 外部聯鎖緊急停止蘑菇開關 觀察接地螺線管的窗口 內部加熱器以限制冷凝 集成耦合器 / 濾波器 / TDR 接口，用于：電弧反射法 |
|
|
CDS系列參數文檔 |
|
