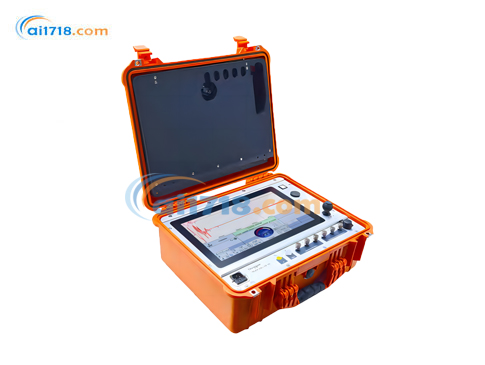

Megger TELEFLEX® VX-PT V2高端時域脈沖反射儀由愛儀器儀表網代理，Teleflex® VX-PT V2是一款便攜式、獨立的三相時域反射計（TDR），設計用于電力電纜上的故障定位，包括低壓（LV）、中壓（MV）和高壓（HV）的所有電纜等級的應用。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
Teleflex® VX-PT V2是一款便攜式、獨立的三相時域反射計（TDR），設計用于電力電纜上的故障定位，包括低壓（LV）、中壓（MV）和高壓（HV）的所有電纜等級的應用。并適用于紙絕緣、交聯聚乙烯等各種絕緣材料的電纜。
Teleflex® VX-PT V2 操作通過一鍵式操作鈕和鐘表式設計界面即可實現。具有觸摸屏功能的大型超亮彩色顯示屏進一步提高操作者的舒適度，得出快速準確的結果。
Teleflex® VX-PT V2 由外部電源供電。設備外殼堅固耐用，適合在惡劣條件下使用。
Teleflex® VX-PT V2 支持波形追蹤對比測量。新敷設電纜上采集基準波形，建立了阻抗基線。該基準波形是未來電纜故障情況下進行比較的重要參考。
與高壓單元配合使用時，Teleflex®VX-PT V2支持所有高壓預定位方法（如ARM、ICE、DECAY等）。特有的△U觸發技術為設備提供*佳的時限觸發功能，以獲得*準確的測量結果。
ARM® 多次脈沖法技術，可以實現一次放電生成15個波形，供操作者選擇*好的波形。特別適合油紙電纜，長距離電纜，潮濕進水的電纜故障定位。
尾部自動糾偏技術是一種長距離抗衰減技術。它抵消了電纜的傳輸衰減，使遠端的波形仍然清晰可見，并且保證了近距離的電纜波形不會發生畸變。特別適合像海纜等長距離電纜。
Teleflex® VX-PT V2 配有MeggerBook Lite軟件，可用于測量數據導入、導出、分析和打印。
Teleflex® VX-PT V2 采用 Linux 的操作系統，安全穩定性高，確保了系統的完整性和對潛在威脅的保護。它還通過以太網端口和TeamViewer提供遠程訪問和控制功能。
TELEFLEX® VX-PT V2設備優勢
■ 15.6英寸超大可觸摸彩色顯示屏
■ 直觀的鐘表式設計界面,易于操作
■ 具備 L↑H和ΔU觸發功能的ARM多次脈沖法
■ ARM多次弧反射法技術，一次放電生成15個波形
■ 尾部糾偏技術; 抵消電纜傳輸衰減，遠端波形清
晰，近端波形不畸變
■ 屏幕同時可顯示6個波形，適合對比
■ 自動電纜終端識別和故障位置標記
■ 與所有故障定位系統兼容使用
■ 市電電源供電，輸入100…240 V AC
■ 533MHz真實采樣率
■ 無需內部補償
■ 測量數據自動保存（90天），可手動*保存
■ 超大容量，存儲數據 > 100000條
TELEFLEX® 支持以下工作模式
■ 三相TDR測量
■ 差分測量
■ 對比測量
■ 所有弧反射方法
■ 燃燒弧反射法（ARM Burning）
■ 脈沖電流法 (ICE)和 衰減法 (DECAY)
■ 間歇性故障定位 (IFL)
■ 局部放電定位
■ MeggerBook Lite軟件，可用于測量數據導入、
導出、分析和打印。
■ 可以導出為CSV數據格式
■ 全中文界面
訂購信息
產品
訂單編號.
Teleflex VX-PT V2配置標準測量線
1014407
5 m長測試連接線
2004385
12 m長測試連接線
2005067
用于帶電低壓電纜直接測量的隔離裝置，可連接交流電壓*高440VAC
1015307
| TELEFLEX® VX-PT V2技術參數 | |
| 顯示 | 工業級TFT 彩色顯示器 |
| LCD 尺寸 | 15.6英寸 |
| 縱橫比 | 16:9 |
| 分辨率 | 1920x1080 |
| 背光 | LED |
| 亮度 | 450 cd/m2 防眩光電容觸摸屏 |
| 脈沖發射 | 單級 |
| 脈沖幅值 | 150 V,可調節 |
| 脈沖寬度 | 20 ns …10 μs |
| 脈沖能量 | 無限制的連續操作和無限制的快速重復脈沖，在150V下向測試電纜輸出10μs 的全功率脈沖 |
| 第三方認證 | 經過DAkkS 認證 |
| 動態量程 | 115 dB |
| 尾部糾偏 | +40 dB (抗衰減) |
| 采樣率 | 533 MHz |
| 測量范圍 | 20 m…1280 km 在V/2 =80 m/μs |
| 增益范圍 | 0.…100 %,可調節 |
| 分辨率 | 0.1 m @V/2=80 m/μs |
| 精度 | 0.1 % |
| 時基精度 | <50 ppm(<0.005%) |
| 濾波器 | 4500 kHz,2100 kHz,1000 kHz,450kHz,250 kHz |
| 半波速 | 10…149.9 m/μs |
| 輸出阻抗 | 50 Ω |
| 補償 | 無需補償 |
| ARM@觸發 | 自動調節t(L1H 和△U) |
| 外部電壓 | 保護強度<300 V |
| 連接低壓電纜 | 達到440VAC, 必須在隔離裝置下使用 |
| 內存 |
64 GB SSD 存儲數據>100000條 |
| 接口 |
3個 TDR 測量接口 3個高壓弧反射測量接口 1個三相 Lemosa接口 1個USB 接口 1個網口 |
| 防護等級 | 合蓋IP 65,IP 54打開 |
| 電源 |
市電供電，輸入電壓范圍100.…240 V AC,50/60 Hz |
| 尺寸 | 525x220x445mm |
| 重量 | 18 kg |
| 工作溫度 | -10 ℃…+50℃ |
| 儲存溫度 | -20℃ .…+60℃ |
|
