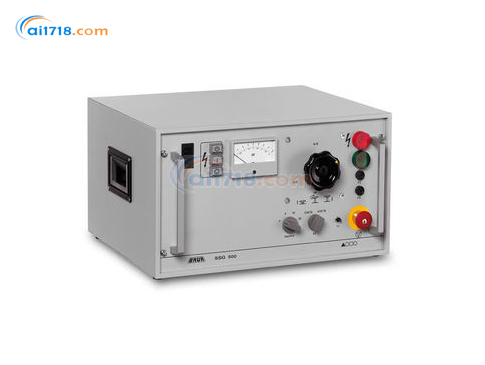

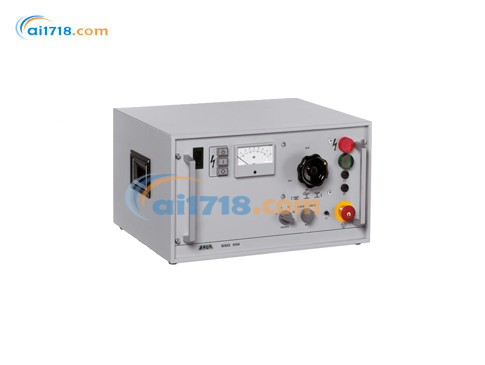

?沖擊電壓發生器 SSG 500 擁有19''外殼。
?SSG 500電氣安全控制裝置、自動放電裝置、全封裝結構和保護接地與工作接地的分離設計確保其擁有極高的安全性。
SSG 500 是一款專為低壓電纜故障定位設計的多功能設備，可生成沖擊電壓和直流電壓，用于地下電力電纜（尤其是低壓電纜）的預定位與*定位。其緊湊的 19 英寸外殼集成了電氣安全控制裝置、自動放電裝置及全封裝結構，確保*高安全性。通過手動或自動沖擊模式（10/20 次 / 分鐘），可快速激發電纜故障點，配合 BAUR protrac® *定位系統實現聲磁定位或跨步電壓定位。
SSG 500沖擊電壓發生器特點：
?6 檔可選的輸出電壓，高達16 kV
?電磁操作的脈沖開關
?可預先選擇沖擊能量：288 / 512 Ws（全部電壓范圍）
?自動放電裝置
多模式電壓輸出
提供 6 檔沖擊電壓選擇（4/8/16 kV 或 3/6/12 kV，后者沖擊能量降至 56%），支持手動或自動放電。
直流電壓*高 16 kV，適用于電纜及外護套測試。
高效故障激發
*大沖擊能量 512 J，確保高阻和間歇性故障可靠擊穿。
脈沖序列可調（10 或 20 次 / 分鐘），滿足不同測試需求。
高精度與安全性
3 種顯示范圍的電壓測量儀（0–4 kV/0–8 kV/0–16 kV），精度達 1.5%。
符合 EN 50191 安全標準，配備熱磁脫扣過電流保護和外部緊急關閉接口。
便捷操作與集成性
自動放電功能確保斷電后高壓輸出端安全放電。
可安裝于電纜故障定位系統中，支持與 protrac® 系統協同工作。
標準供貨范圍
SSG 500 主機（含 5 m 固定高壓電纜）
3 m 接地電纜（帶鱷魚鉗）
2.5 m 電源電纜
使用說明書
可選配件
19" 折疊三腳架（5U 高度）
接地桿 GR 40 / 放電接地桿 GDR 40-250
外部自耦變壓器（110/230 V, 1.5 kVA）
240 V 電源改裝套件
帶信號燈的外部緊急關閉裝置（25 m 或 50 m 卷盤電纜）
安全設計
符合 EN 50191 安全控制標準
熱磁脫扣過電流保護開關
自動放電裝置與全封裝結構
支持外部緊急關閉裝置連接
產品規格
| 項目 | 規格 |
|---|---|
| 輸出電壓 |
直流：16 kV 沖擊：4/8/16 kV（可切換至 3/6/12 kV，沖擊能量降為 56%） |
| 沖擊能量 |
512 J（4/8/16 kV） 288 J（3/6/12 kV） |
| 輸出電流（直流模式） |
4 kV 時 480 mA 16 kV 時 120 mA |
| 脈沖序列 | 10 或 20 次沖擊 / 分鐘 |
| 電壓測量儀 |
顯示范圍：0–4 kV / 0–8 kV / 0–16 kV 精度：1.5% |
| 電源 | 220–230 V, 50/60 Hz（可選 110–120 V 或 240 V，需外接自耦變壓器） |
| *大功耗 | 1,500 VA（短路時） |
| 環境溫度 |
運行：-10°C 至 +50°C 存儲：-20°C 至 +60°C |
| 尺寸與重量 | 500×290×390 mm，約 48 kg |
| 安全認證 | CE 認證（低電壓指令 2014/35/EC、電磁兼容指令 2014/30/EC） |
-
