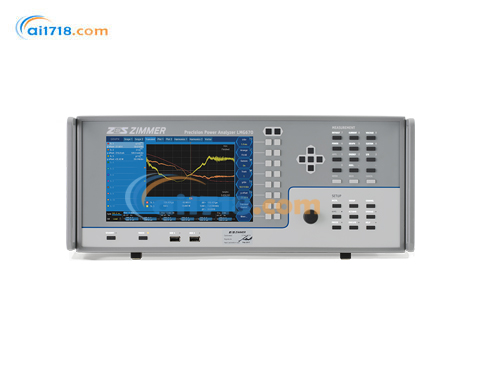

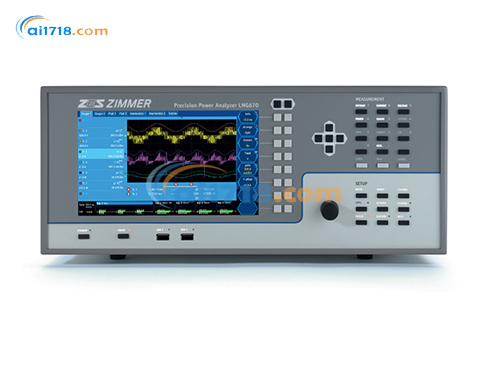

LMG670功率分析儀簡介：
LMG670 - 強大的 方便的 靈活的雙路徑功率分析
兩種帶寬同時測量,一次運算同時獲得窄頻帶、寬頻帶和諧波測量的結果
?雙路徑：在單次測量中同時、不混淆地獲得窄頻帶、 寬頻帶的真有效值和諧波值
?采樣速率：高達1.2MS/s的高速采樣率
?數據更新率：獲取真有效值的更新時間是 30ms
?精度：高的測量精度，測量值的0.015%+量程峰值 的0.01%
?動態量程；全動態量程連續可用，電流從500μA到 32A，電壓從3mV到1000V，功率測量從待機功率到全負載（達32A）都不需要物理連接改變
?帶寬：頻率范圍從DC到10MHz
?靈活性：1~7個功率測量模塊自由配置，模塊可以更換
?連續性：無間隙采樣，18位的A/D轉換器，周期時間是30ms。在記錄測量值和完整捕捉所有相關事件時沒有間斷
?U-I同步性：電壓和電流輸入之間的時間偏移可調節， 步進小于3ns低功率因數和/或高頻率的測量非常*
?抗干擾：在嚴重的電磁干擾環境也能可靠地工作
?A/B/C模塊；適用于任何應用的合適模塊
模塊A：精度0.025%，達10MHz
模塊B：精度0.11%，達500kHz
模塊C：精度0.04%，達10kHz
?對地電容：小于90pF的特別低的對地電容，防止來自 泄漏電流的干擾
?計量：12個月的計量間隔保證了低維護成本和儀器處于可用狀態
?質保期：24個月
LMG670功率分析儀特點：
?基本精度：±（讀數的0.01%+量程的0.02%）；
?適用于各種應用的多種通道組合功率分析儀提供不同的精度等級，允許用戶選擇合適的儀器來完成手上的工作。畢竟不是所有的應用都需要高精度。通常一般的分辨率和精度*已經足夠。令人遺憾的是，不是所有的測量應用都是如此。經常會出現如下情況，在相同的測量配 置下不同的測量點需要不同的帶寬和精度等級。這是為什么LMG670提供三種不同的輸入模塊，并可以安裝到同一個主機箱里，以保證你可以根 據自己的特殊應用量身定制所需的測量儀器。這樣一個低價格的解決方案能同樣很好地達到你的要求，不需要去折衷接受低精度或者大材小用 。
?兩種帶寬同時測量，多虧雙路徑-不是妥協，無需置疑傳統的功率分析儀，被測信號首先經歷模擬處理，然后經A/D轉換器轉換成數字信號進行處理，得到的信號 即可在整個頻率范圍都被測量，也可經過抗混淆濾波器作為FFT分析的基礎或進一步的數字濾波。由于A/D轉換器的局限性，它們固有的一些缺 點將被帶入到傳統的設備中。如果開啟濾波器進行測量，為了避免FFT分析的混淆，寬頻帶的值被丟棄。如果關閉濾波器，嚴格來講，不應使用 FFT。假如不使用抗混淆濾波器進行整個頻率范圍的FFT分析，計算值是可疑的，混淆誤差高達50%。例如，很容易發現，無論如何至少有0.5%的 偏差會被忽視。之后，當交替進行濾波和不濾波測量時，結果的有效性同樣是有問題的，因為這假定了信號不隨著時間而改變這個條件，而這 在事實上幾乎是不存在。此外，這個處理過程特別的消耗時間。
?之后，所有的測量方法的提出都僅僅是令人不滿意的妥協方案。這*是為什么ZES ZIMMER從根本上從新設 計信號的處理和研發雙路徑架構。模擬處理與傳統的測量儀器相同，然而隨后的數字處理已經徹底改變。LMG670是上*臺在每個電壓和 電流通道都有兩個A/D轉換器在兩個獨立信號路徑的功率分析儀。一個用于寬頻帶信號的無濾波測量，另一個用于抗混淆濾波器輸出的窄頻帶信 號測量。并行的采樣值數字化處理讓用戶同時獲取同一個信號的兩種測量值，也不用擔心混淆影響的風險。這種獨特的處理避免了之前提及的 所有方法的缺點，保證在短時間內得到*的結果。
|
電流直接輸入I*： |
||||||||||||||
|
額定量程（A） |
0.005 |
0.01 |
0.02 |
0.04 |
0.08 |
0.15 |
0.3 |
0.6 |
1.2 |
2.5 |
5 |
10 |
20 |
32 |
|
*大真有效值（A） |
0.0055 |
0.011 |
0.022 |
0.044 |
0.088 |
0.165 |
0.33 |
0.66 |
1.32 |
2.75 |
5.5 |
11 |
22 |
32 |
|
量程峰值（A） |
0.014 |
0.028 |
0.056 |
0.112 |
0.224 |
0.469 |
0.938 |
1.875 |
3.75 |
7.5 |
15 |
30 |
60 |
120 |
|
輸入阻抗 |
約2.2Ω |
約600mΩ |
約80mΩ |
約20mΩ |
約10mΩ |
|||||||||
|
連續過載保護（A） |
10A |
32A |
||||||||||||
|
短時過載保護（A） |
150A十毫秒 |
|||||||||||||
|
對地電容 |
<90pF |
|||||||||||||
|
電壓、電流傳感器輸入Usensor、Isensor： |
||||||||
|
額定量程（V） |
0.03 |
0.06 |
0.012 |
0.025 |
0.05 |
1 |
2 |
4 |
|
*大真有效值（V） |
0.033 |
0.066 |
0.132 |
0.275 |
0.055 |
1.1 |
2.2 |
4.4 |
|
量程峰值（V） |
0.0977 |
0.1953 |
0.3906 |
0.7813 |
1.563 |
3.125 |
6.25 |
12.5 |
|
過載保護 |
100V連續，250V一秒鐘 |
|||||||
|
輸入阻抗 |
100kΩ，34pF |
|||||||
|
對地電容 |
<90pF |
|||||||
其他參數：
|
絕緣 |
所有電壓和電流輸入通道之間、對其他電子部件和對地之間 *大1000V CAT III，600V CAT IV |
|
同步源 |
測量通過被測信號周期時間同步。同步源可以選擇“電源”、“外部”U(t)或者I(t)，可以對同步源進行濾波。所以讀書非常穩定，特別是PWM控制的變頻器和幅值調制的電子負載 |
|
波形顯示功能 |
兩個采樣值波形顯示界面，每個可顯示8個信號 |
|
趨勢圖功能 |
兩個趨勢圖顯示界面，每個可現實8個參數，*快30ms |
|
擴展圖形接口 （選件L6-OPT-DVI） |
VGA/DVI接口用于連接外部顯示器或投影儀 |
|
過程信號接口 （選件L6-OPT-PSI） |
2個快速模擬量輸入（150kS/s，16位，BNC接頭） 8個模擬量輸入（100S/s，16位，D-Sub：DE-09接頭） 32個模擬量輸出（每周期輸出一次，14位，D-Sub：DA-15和DB-25接頭） 8個開關量輸出（其中6個有雙連接點，剩余的有公共端，D-Sub：DB-25接頭） 8個開關量輸入（150kS/s，每4個一組有公共端，D-Sub：DB-25接頭） 2個轉速/扭矩/頻率輸入（150kS/s，可連接A、B、Z信號，D-Sub：DA-15接頭） |
|
星-三角轉換 （選件L6-OPT-SDC） |
獲得三相三線系統中未測量的相電壓（星型接法）或相電流（三角形接法），并計算每一相的功率值。 |
|
諧波 （選件L6-OPT-HRM） |
諧波和間諧波分析*大到2000次 |
|
閃爍 （選件L6-OPT-FLK） |
依照IEC/EN 61000-4-15標準的閃爍分析 |
|
CE諧波 （選件L6-OPT-CEHRM） |
依照IEC/EN 61000-3-2/12標準的諧波分析 |
|
LMG Remote |
擴展軟件，通過電腦操作和遙控、設置的基礎模塊 |
|
諧波閃爍測試軟件（選件L6-TEST-CE61K） |
依照IEC/EN 61000標準測試諧波和閃爍的軟件 |
|
其他 尺寸 重量 保護等級 EMC 溫度 氣候類別 輸入電源 |
桌面型7模塊：433mm×177mm×590，19寸機柜7模塊：84HP×4RU×590mm 取決于安裝的模塊：*大約18.5kg IEC/EN61010，VDE0411，依照EN60529保護等級1，IP20 EN61326 操作溫度0~40℃/儲藏溫度-20~50℃ 依照IEC/EN61010一般環境條件 100~230V，47~63Hz，*大400W |
|
電壓直接輸入U*： |
||||||||||
|
額定量程（V） |
3 |
6 |
12.5 |
25 |
60 |
130 |
250 |
400 |
600 |
1000 |
|
*大真有效值（V） |
3.3 |
6.6 |
13.8 |
27.5 |
66 |
136 |
270 |
440 |
660 |
1000 |
|
量程峰值（V） |
6 |
12 |
25 |
50 |
100 |
200 |
400 |
800 |
1600 |
3200 |
|
過載保護 |
1000V+10%連續，1500V一秒鐘 |
|||||||||
|
輸入阻抗 |
4.59MΩ，3pF |
|||||||||
|
對地電容 |
<90pF |
|||||||||
-
