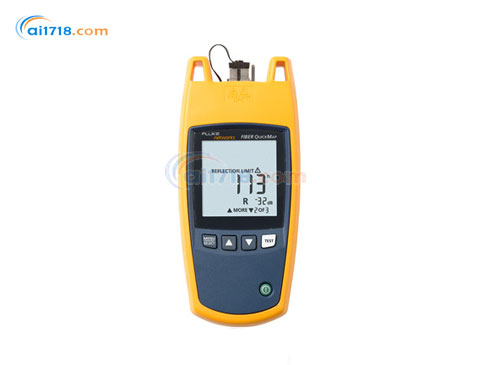

美國Fluke Fiber QuickMap?一鍵快速多模光纜故障定位儀由愛儀器儀表網代理，本產品是一種可迅速有效地找到多模光纖中的連接和斷路問題的企業光纖故障診斷工具?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
產品簡介：
?Fluke Networks 的 Fiber QuickMap 即是一種可迅速有效地找到多模光纖中的連接和斷路問題的企業光纖故障診斷工具
?Fiber QuickMap 由于能夠即時提供諸如高損耗和高反射率事件等故障的距離，所以成為所有光纜技術人員必須配備的一種網絡測試儀
?為支持 10、40，和 100 千兆流量，企業網中安裝了越來越多的 OM3 和 OM4 多模光纖，光纖設施的可靠性也變得越來越重要
?因此，企業技術人員對整個光纖通道中的一個組件進行測量和故障診斷以避免網絡故障（或迅速恢復）的基本能力*成為“光纖*佳實踐”之一
?技術人員用反復試驗的方法花費大量時間進行診斷，*終問題升級到由有 OTDR 經驗的技術人員來解決的方法已經行不通
?每位技術人員都應“在其皮帶上”懸掛能夠在數秒內確定問題所在的網絡測試儀工具
產品特點：
?一鍵測試 - 無需用戶設置即可使用
?六秒測試時間，避免長達數小時的盲目故障診斷
?定位通道中的多個事件，全面掌握可能有問題的鏈路和連接
?定位高損失事件或斷路，這些是多模光纖故障的*常見原因
?定位和測量高反射事件，這是導致網絡性能降低和高誤碼率的原因
?各種工具包配置，包括其他診斷工具，如功率表、光源和光纖檢測顯微鏡，方便實現“光纖*佳實踐”，提高技術人員的故障診斷能力
?完善的數據中心布線網絡測試儀
產品簡介：
?Fluke Networks 的 Fiber QuickMap 即是一種可迅速有效地找到多模光纖中的連接和斷路問題的企業光纖故障診斷工具
?Fiber QuickMap 由于能夠即時提供諸如高損耗和高反射率事件等故障的距離，所以成為所有光纜技術人員必須配備的一種網絡測試儀
?為支持 10、40，和 100 千兆流量，企業網中安裝了越來越多的 OM3 和 OM4 多模光纖，光纖設施的可靠性也變得越來越重要
?因此，企業技術人員對整個光纖通道中的一個組件進行測量和故障診斷以避免網絡故障（或迅速恢復）的基本能力*成為“光纖*佳實踐”之一
?技術人員用反復試驗的方法花費大量時間進行診斷，*終問題升級到由有 OTDR 經驗的技術人員來解決的方法已經行不通
?每位技術人員都應“在其皮帶上”懸掛能夠在數秒內確定問題所在的網絡測試儀工具
產品特點：
?一鍵測試 - 無需用戶設置即可使用
?六秒測試時間，避免長達數小時的盲目故障診斷
?定位通道中的多個事件，全面掌握可能有問題的鏈路和連接
?定位高損失事件或斷路，這些是多模光纖故障的*常見原因
?定位和測量高反射事件，這是導致網絡性能降低和高誤碼率的原因
?各種工具包配置，包括其他診斷工具，如功率表、光源和光纖檢測顯微鏡，方便實現“光纖*佳實踐”，提高技術人員的故障診斷能力
?完善的數據中心布線網絡測試儀
| 型號 | |
| 帶電池的工作溫度 | 0oC 至 50oC |
| 非操作溫度 | -20oC 至 60oC |
| 工作相對溫度（無冷凝） | 95% (10oC - 35oC) 75% (35oC - 40oC) 不受控制 < 10oC |
| 振動 | 任意，5 Hz 至 500 Hz，MIL-PRF- 28800F 類 2 |
| 沖擊 | 1m 跌落試驗 |
| 海拔 | 3000m |
| EMC | EN 61326-1：2004 |
| 電池類型 | 2 AA 堿性電池（無電池充電器） |
| 電池壽命 | 1500 測試（典型） |
| 激光安全性 | 1 類 CDRH 符合 EN 60825-2 |
| LCD 類型 | 背光黑白（段） |
| 折射率范圍 | 1.45 至 1.5（出廠默認是 1.496） |
| 自動關閉 | 若沒有按鍵，則 5 min 后會自動關閉。背照燈首先關閉。 |
| 出廠校準間隔 | 無 |
| 輸出波長 | 850 nm ± 10 nm |
| 激光類別 | 1 類 CDRH 符合 EN 60825-2 |
| 動態范圍 | >11 dB |
| *大距離 | 1500 m 或 4921 ft |
| 顯示*大事件數量 | 9 |
| 距離精度（0 m 至 1500 m 或 0 ft 至 4921 ft） | ±（1 m + 0.1 % x 長）對于反射事件1 ±（3 m + 0.1 % x 長）對于非反射事件2 |
| 測試速度 | 一般 < 6 s |
| 連接器 | 可拆卸/易清潔的 SC 適配器, UPC 打磨劑 |
| 測試光纜類型 | 50/125 μm 或 62.5/125 μm 多模 |
| 檢測反射事件3 | -35 dB 默認閾值（用戶可選：-20 dB 至 -45 dB 5 dB 增量） |
| 反射精度4 | -4 dB |
| *大反射測量 | -20 dB |
| 檢測損失事件5 | 0.70 dB 默認閾值（用戶可配置從 0.5 dB 至 6.1 dB 0.2 dB 增量） |
| 隔板質量 | 若無已連接的光纖或連接器太臟，則故障診斷器將顯示 0 m 或 0 ft。 |
| 檢測帶電光纜 | 檢測從 600 nm 至 1050 nm 的光信號，若有信號則顯示“有效線路”。*次檢測后每隔 3 秒檢查一次信號。+7 dB *大輸入功率。 |
| 認證 |
符合相關歐盟指令 符合相關澳大利亞標準 通過加拿大標準協會 CSA 認證C22.2 No. 61010.1.04 符合 FCC 規定第 A 部分 A 類的規定 |
2.± 用戶可配置的折射率 (IOR) 誤差 ± 事件位置錯誤。非反射事件的事件位置錯誤：±2 m（對于長度 ￡15 m），其他 ±1 m
3.查找并給出反射率大于 -55 dB 的事件位置。隔板反射率 < 35 dB 時檢測隔板連接器后 >1m 的事件。事件反射率 < 35 dB 時檢測事件后 >3 m 的事件
4.反射散射系數 -63 dB @ 850 nm，使用校準的 -14 dB 參考
5.隔板反射率 <-35 dB 且之前的事件 <-35 dB 時，檢測隔板連接器或任何之前事件之后 >10 m 的事件。事件之前*大的鏈路損失 <7 dB
| 型號/名稱 | 說明 |
| FQM-MAIN | Fiber QuickMap 企業光纖故障診斷工具和隨身包 |
| FQM-KIT | Fiber QuickMap 故障診斷套件：包括 Fiber QuickMap、SC/ SC 和 SC/LC（50 和 62.5 μm）混合測試參考線和隨身包 |
| FTS900 | Fiber QuickMap 故障診斷套件：包括 Fiber QuickMap、SC/ LC（50 和 62.5 μm）混合測試參考線、VisiFault VFL 和隨身包 |
| FTS1000 | Fiber QuickMap 故障診斷套件：包括 Fiber QuickMap、SC/SC 和 SC/LC（50 和 62.5μm）混合測試參考線、VisiFault VFL、SimpliFiber Pro 功率表和多模源和便攜箱 |
| FTS1100 | Fiber QuickMap 故障診斷套件：包括 Fiber QuickMap、SC/SC 和 SC/LC（50 和 62.5μm）混合測試參考線、VisiFault VFL、SimpliFiber Pro 功率表和多模光源、FT500 FiberInspector Mini 視頻顯微鏡和便攜箱 |
零配件
| 型號/名稱 | 說明 |
| SFPOWERMETER | 包括 SimpliFiber Pro 光功率計、SC 適配器 |
| SFMULTIMODESOURCE | SimpliFiber Pro 多模 850/1300 光源 |
| FT525 | FiberInspector Mini 和清潔套件：包括 FiberInspector Mini；全套清潔工具（清潔管、十張清潔卡、溶劑筆、2.5mm 端口清潔棉簽和 1.25mm 端口清潔棉簽）和便攜箱 |
| NFC-Kit-Case | 光纖清潔套件和便攜箱 |
| NFC-Kit-Box | 光纖清潔套件 |
| NFK2-1SMPLX-SC | 參考測試線，62.5/125 μm，SC/SC，1 m |
| NFK2-1SMPLX-LC | 參考測試線，62.5/125 μm，SC/LC，1 m |
| NFK1-1SMPLX-ST | 參考測試線，62.5/125 μm，SC/ST，1 m |
| NFK2-1SMPLX-SC | 參考測試線，50/125 μm，SC/SC，1 m |
| NFK2-1SMPLX-LC | 參考測試線，50/125 μm，SC/LC，1 m |
| NFK2-1SMPLX-ST | 參考測試線，50/125 μm，SC/ST，1 m |
| NF-OPRT-SC | 可互換的 SC Fiber QuickMap 替換端口 |
| NFK1-LAUNCH | NFK1-LAUNCH，發射電纜套件，SC/SC，62.5UM |
| NFK1-LAUNCH-FC | NFK1-LAUNCH-FC，發射電纜套件，SC/FC，62.5UM |
| NFK1-LAUNCH-LC | NFK1-LAUNCH-LC，發射電纜套件，SC/LC，62.5UM |
| NFK1-LAUNCH-ST | NFK1-LAUNCH-ST，發射電纜套件，SC/ST，62.5UM |
| NFK2-LAUNCH | NFK2-LAUNCH，發射電纜套件，SC/SC，50UM |
| NFK2-LAUNCH-FC | NFK2-LAUNCH-FC，發射電纜套件，SC/FC，50UM |
| NFK2-LAUNCH-LC | NFK2-LAUNCH-LC，發射電纜套件，SC/LC，50UM |
| NFK2-LAUNCH-ST | NFK2-LAUNCH-ST，發射電纜套件，SC/ST，50UM |
| NFK2-LAUNCH-E2K | NFK2-LAUNCH-E2K，發射電纜套件，SC/E2K，50UM |
支持
| 型號/名稱 | 說明 |
| GLD-FQM | Fiber QuickMap 套件的 1 年金牌支持范圍：型號 - FQM-MAIN、FQM-KIT 或 FTS900 |
| GLD-FQM-FTK | Fiber QuickMap 套件的 1 年金牌支持范圍：型號 - FTS1000、FTS1100、FTS1100/E |
