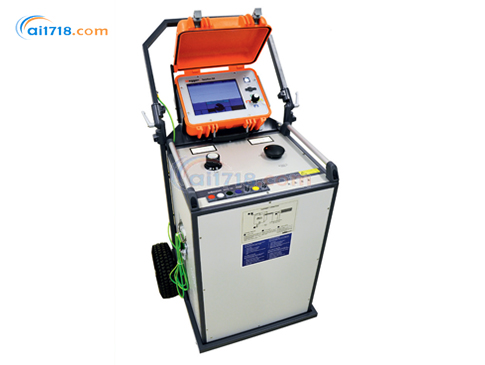

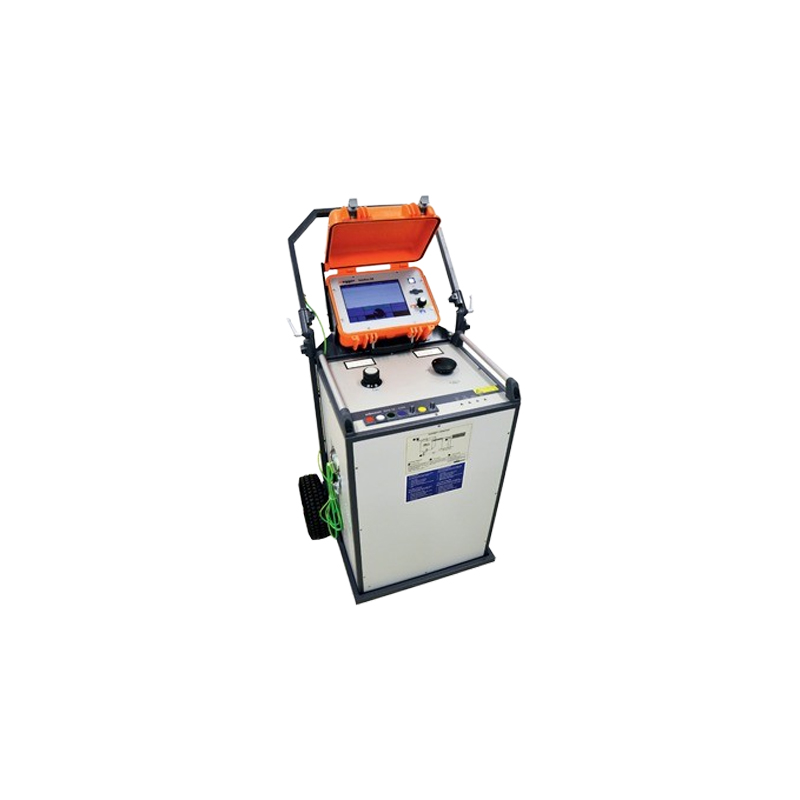

Surgeflex 設備是一款用于低壓和中壓電纜測試與故障定位的移動系統。其強大的 ARM®（電弧反射法）用于預定位高阻故障。必要時，可在所有電壓等級下通過短時燒穿對故障進行調節。
Teleflex SX 通過全新的觸摸屏和成熟的控制旋鈕功能進行操作。界面顯示在 10.4 英寸明亮清晰的顯示屏上。Teleflex SX 經過專門設計，可應對電力電纜故障定位過程中快速發生的各種情況。easyGO 操作模式簡化為必要步驟，其中大部分步驟自動運行。新硬件采用改進的參數，包括采樣頻率、脈沖寬度和脈沖幅度，以確保更大的范圍和*高的分辨率。
高浪涌能量為通過聲學方法*確定電纜故障位置提供了必要的功率。大輪子使該設備適合在現場輕松操作。用于接地、電源和高壓的連接電纜在設備后部易于獲取。
SFX12/SFX16便攜式電纜測試和故障定位系統特點
采用*新 Teleflex SX 技術，實現安全快速的故障定位
高浪涌能量，有效*定位故障
包含多種故障定位方法
對稱 / 非對稱反射測量
差值測量 / 比較
ARM® 電弧反射法
ICE 脈沖電流去耦法
DECAY 行波法
IFL 間歇性故障定位
訂單信息
產品
訂單號
Surgeflex 12-1100
SFX12P-1100-P-SX-N
Surgeflex 16-2000，包括：浪涌單元 SPG 16、4/8/16 kV、2000 J（帶 ARM 和 16 kV ICE）、測試電壓高達 24 kV、230 V 交流輸入、電纜組、手推車、2000 VA 分離變壓器、TFX SX
SFX16P-2000-P-SX-N
選項：
digiPHONE+
1003316-S
digiPHONE+ NT 套裝
1003317-S
ESG NT 套裝
1004629-S
| 范圍 | 20 m…160 km @ v/2 = 80 m/μs |
|---|---|
| 脈沖寬度 | 20 ns…10 μs |
| 脈沖幅度 | 10…50 V |
| 距離測量精度 | ±0.2% 的測量范圍 |
| 分辨率 | 0.1 m @ v/2 80 m/μs，1.0 cm @ v/2 < 40 m/μs |
| 采樣率 | 高達 400 MHz |
| 增益 | -37…+37 db |
| 衰減補償 | 0…+22 dB（用于 ProRange，可調 0…*） |
| 傳播速度 v/2 | 10…149.9 m/μs、ft/μs 或 nvp |
| 動態范圍 | >80 dB |
| 輸出阻抗 | 50 Ω |
| 補償 | 10 Ω…500 Ω，可調 |
| ARM 觸發 | 通過 ΔU 觸發或 L ? H 邊沿觸發自動適配 |
| ARMslide | 一次 ARM 觸發可進行 15 次測量 |
| 盲區 | 無 |
| 耐電壓輸入 | <400 V，僅配合分離濾波器使用 |
| 顯示屏 | 10.4 英寸彩色 TFT XGA 1024x768，觸摸屏，600 cd/m2，LED 背光，可調光 |
| 數據存儲 | 2 GB mSATA（用于程序和數據） |
| 連接器 | 以太網、USB、BNC、CAN（可選 LON） |
| 防護等級 | 關閉時 IP 65，開蓋時 IP 54 |
| 電源 | 110…240 V，50/60 Hz，30 VA；10 V…17 V DC，3.8 A |
| 尺寸（寬 x 高 x 深） | 362 x 195 x 306 mm（可選 19 英寸，6 HU） |
| 重量 | 10 kg |
| 工作溫度 | -10°C…+50°C |
| 存儲溫度 | -20°C…+60°C |
