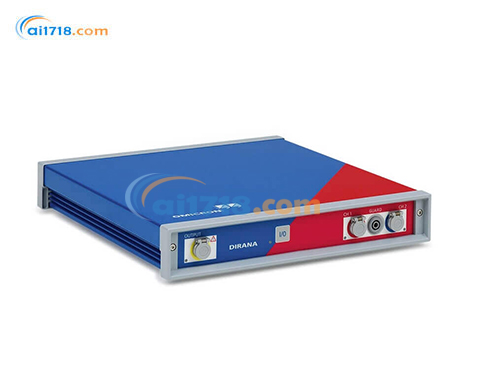

奧地利OMICRON DIRANA介質響應分析儀由愛儀器儀表網代理，DIRANA通過介質響應分析確定高壓絕緣系統（如電力變壓器、套管、線纜以及發電機中）的狀態?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
DIRANA介質響應分析儀簡介 ：
?水分會縮短變壓器使用壽命
對于電力變壓器，水分含量是決定剩余壽命的*重要參數之一。 油紙絕緣電力變壓器和互感器中的水分是油紙老化造成的，水分會通過泄漏的密封件或通氣裝置進入變壓器。水分會導致擊穿強 度降低和絕緣材料老化加速。了解水分含量有助于執行基于狀態的維護，從而減少故障，避免不 必要的更換。另外，還可以幫用戶檢驗新變壓器是否真正干燥。
?輕松的自動化水分分析
DIRANA 無需油品取樣即可測定油紙的水分含量。它將頻域頻譜法 (FDS) 和極化與去極化電流法 (PDC+) 集于一體。通過與自動頻 率范圍設置結合，DIRANA可確保在*短時間內測量任何溫度下的所有設備。這款易于使用的軟件擁有自動分析功能，無需知識即可使用。
?一次測量 – 多個實用結果
一次 DIRANA 測量不僅能提供設備的水分含量和油電導率， 而且還能得出更多實用參數，如：
> 系統頻率下的功率/介損因數
> 電容
> 絕緣電阻
> 極化指數 (PI)、DAR...

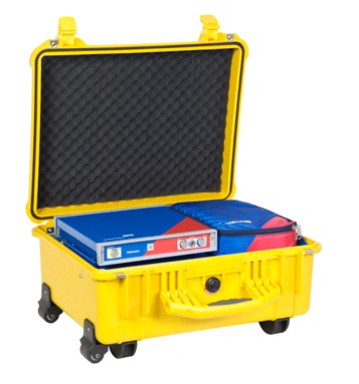

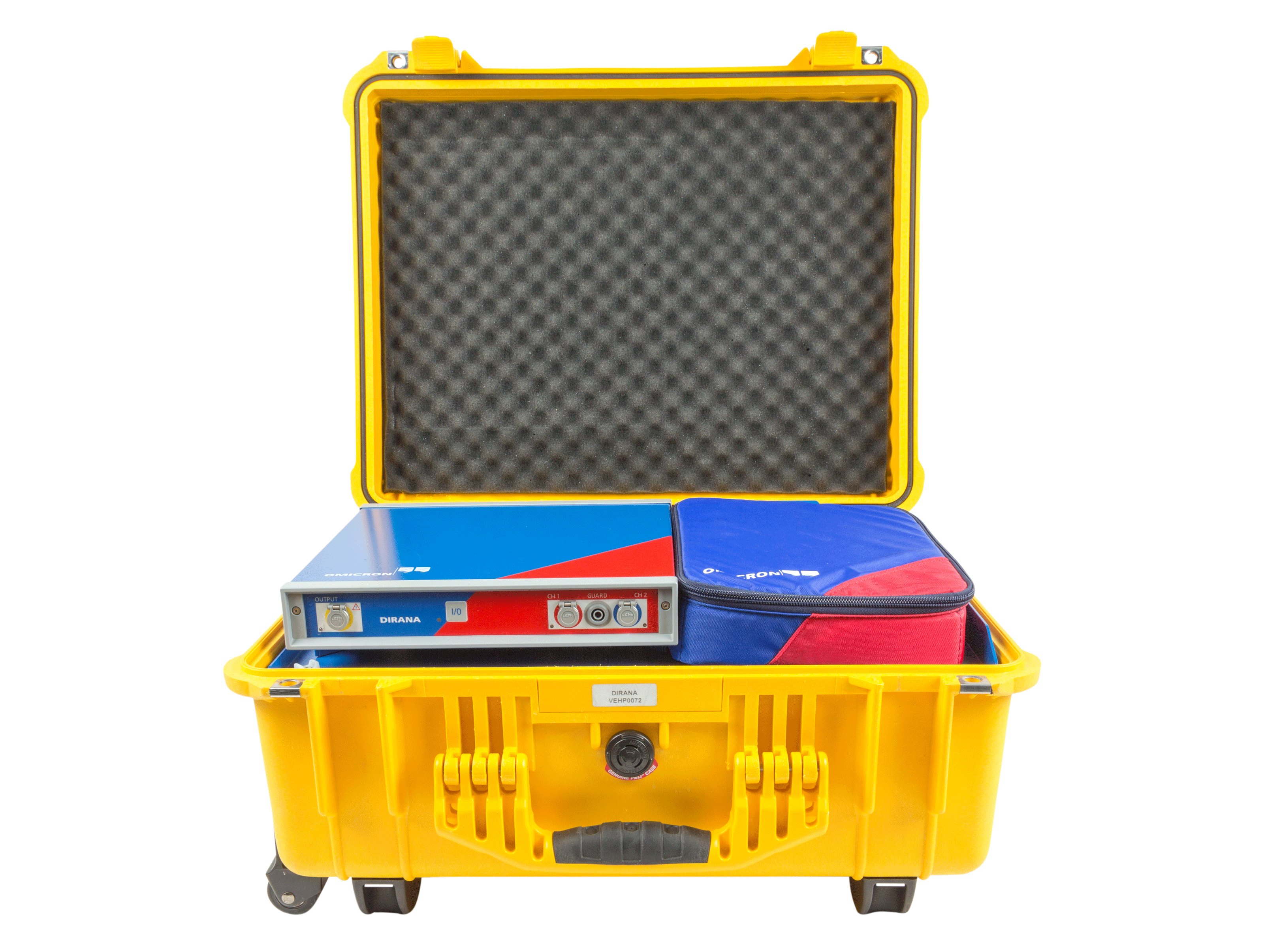

?一個設備箱輕松完成測試
DIRANA 只有一個設備箱，其中包含您所需的所有部件。因此， 測試非常輕松并且裝置易于運輸。其擁有簡單的接線和概念夾，同時配備集成式防護連接，因此能夠輕松、快速地完成測 試設置。
DIRANA介質響應分析儀中電介質頻率響應 (DFR) 分析 ：
?DFR 是如何工作的?
變壓器導電部分的大多數纖維絕緣材料都位于一次和二次繞 組之間。要測量此絕緣材料，需將輸出端連接至高壓繞組，將 輸入端連接至低壓繞組。不必要的電容和阻性電流將被連接至油箱的防護線繞開。
絕緣材料的介質損耗因數可通過較寬的頻率范圍測量 (從 μHz 到 kHz)。之后，所得到的曲線可給出關于絕緣狀態的信息。
低頻段包含關于固體絕緣材料水分的信息，中頻段的斜率位置 表示液體絕緣材料的電導率。此曲線將自動與模型曲線作比 較，從而計算出纖維絕緣材料的水分含量。
此方法是 CIGRé 批準的科學方法。目前尚無其他非侵入式方 式用于評估變壓器中的水分，并提供可比*度。
?曲線分析和評估
DFR 測量為用戶提供系統頻率下的功率/耗散因數值，而且精 確度可與高壓測試儀不相上下。此外，其還可以幫用戶確定過 高的介損值是否由水、劣質油和套管造成，或者是否由煙灰、 腐蝕性硫或局部碳化斑點等其他因素造成。
評估將按照 IEC 60422 標準執行，此標準對水分含量進行了 分類。
DIRANA 是*一款可對老化生成物影響進行補償的設備。否 則，這些生成物會導致老化變壓器中的水分含量被過高估計。
?綜合優勢
DIRANA 使用 FDS 和 PDC+ 兩種測量方法，并將它們的優勢集 于一身：
頻域頻譜法 (FDS) 可在高達 0.1Hz 的高頻范圍內快速、*地 工作，但在低頻范圍內反應緩慢。
通過極化與去極化電流 (PDC) 實現的時域頻譜測量方法，可使 用直流步進裝置同時測量所有頻率，但僅用于較低頻率。 PDC+ 是一種*版 PDC 測量方法，可大大縮短測量時間，并提高抗 干擾度。DIRANA 借助 FDS 進行高頻譜測量，通過 PDC+ 進行 頻率低于 0.1 Hz 的測試測量。
DIRANA介質響應分析儀應用 ：
利用 DIRANA，可分析油紙絕緣設備中的水分含量，如：
?電力變壓器
?互感器
?套管
另外，電介質測量可用于診斷其他類型的設備，如：
?旋轉電機
?RBP、RIP 和 RIS 套管
?電纜
DIRANA介質響應分析儀優勢 ：
?始終保持*短測量時間
將適于高頻率測量的 PDS 與適于低頻率測量的 PDC+ 相結合， 此專利原理有助于在極短時間內測試較寬的頻率范圍。
因此，DIRANA 的獨有技術可確保準確地測量所需的頻率 范圍。每次測量時，DIRANA 可自動測定各個測試參數，因此， 用戶無需具備特定知識即可使用 DIRANA。
測得參數后，所需的測量時間將自動更新。

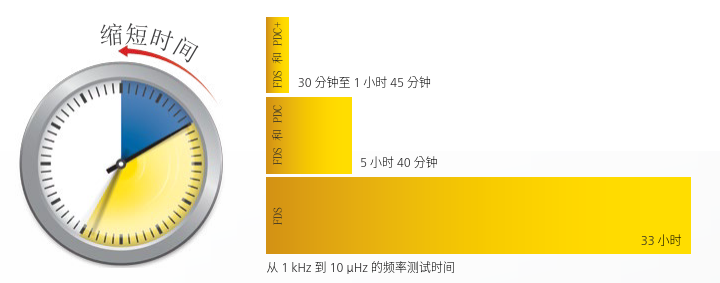

從 1 kHz 到 10 μHz，傳統 FDS 測量需要超過*的時間， 而 DIRANA 只需 30 分鐘至 1 小時 45 分鐘即可完成。
?市場中*低的測試頻率
根據 DIRANA 創新的測量概念，用戶可對低至 10 μHz 的頻率 執行高精度測量，這也是適于變壓器分析的*低頻率范圍。這 樣可確保*測量所有設備，甚至包括具有特低油電導率的新 變壓器。
?可靠評估
DIRANA 能夠利用經過科學驗證的數據庫比較測量值。比較 工作完全由軟件自動執行，用戶只需輸入油溫值。
自動評估功能可對溫度、絕緣形狀、油電導率以及老化生成物 等因素產生的影響進行補償。
因此，即使是老化的油紙絕緣材料，DIRANA 也能可靠地檢測 其水分。自動評估根據*、國際或用戶定義標準執行。
DIRANA 訂貨信息
|
軟件包 |
說明 |
訂貨號 |
|
DIRANA 測試儀 |

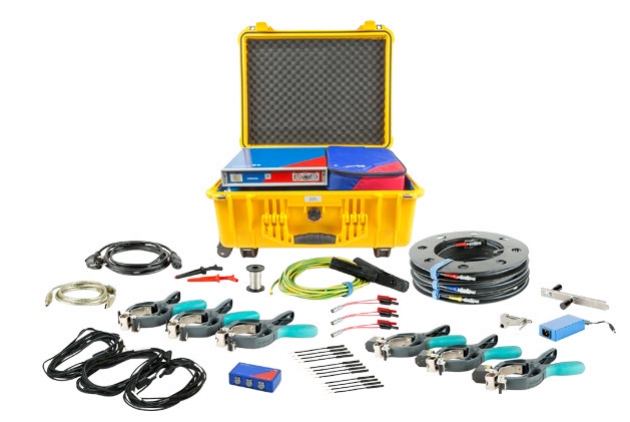

DIRANA 包含在堅固耐用的設備箱中，其中包含所有必要的 附件，如帶夾子的 18 米連接電纜、電纜盤等，并隨附 Primary Test ManagerTM 操作軟件 |
VE000670 |
|
可選軟件 |
|
|
|
“PTM 數據同步”模塊 |
單獨的數據同步和備份模塊 |
|
|
|
可供*多3個用戶 |
VESM0677 |
|
|
可供*多10個用戶 |
VESM0678 |
|
|
可供*多25個用戶 |
VESM0679 |
|
|
1個用戶升級 |
VESM0680 |
DIRANA 可通過 Primary Test ManagerTM (PTM) 操作。 它是對電力變壓器和互感器進行診斷測試和狀態評估的理想軟件工具。

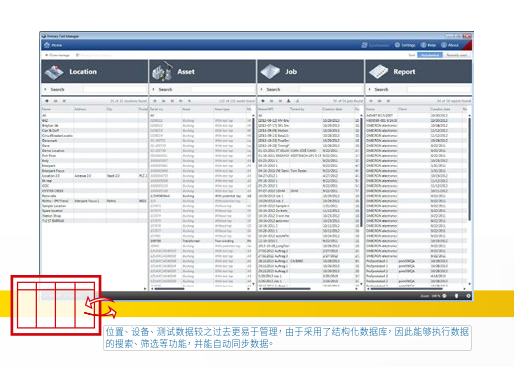

位置、設備和測試數據的管理
PTM 提供了一個結構良好的數據庫，用于管理 DIRANA 數據及 變壓器測試的所有電氣和化學結果，讓您可以全面了解設備的 狀況?？梢苑奖憧焖俚囟x和管理位置、設備、工作和報告。所有電氣 方面的變壓器測試均可在 PTM 內配置、執行和管理。
導入和導出功能
用戶可以將原有 DIRANA 軟件測量和存儲的所有結果輕松導入 新的 PTM 數據庫。另外，PTM 數據可進行篩選處理或導出為公 共數據格式。
數據同步和備份
采用“PTM 數據同步”模塊，能將本機的數據庫同步到 PTM 服 務器數據庫。服務器數據庫收集每一個連到服務器的用戶的測試 數據。這樣，數據的同步與保存較之過去更為安全與便利。

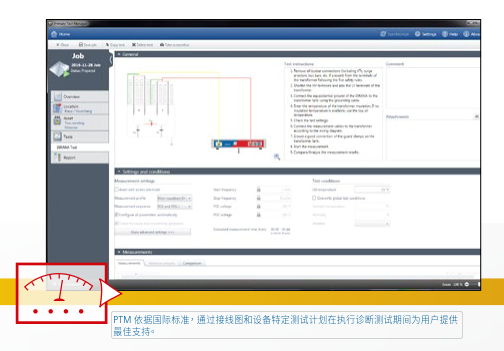

易于連接和操作
從設備銘牌數據信息獲取*佳測量設置。預設置的接線提示圖 能夠幫助用戶進行正確的測試接線。
這樣可以*大程度降低出錯的可能性，并且能夠提升測試速度。
按一個按鈕即可測試
DIRANA 能自動設置所有相關測試，因此，用戶只需按一個按 鈕即可啟動整個測量過程，并獲取相關結果。

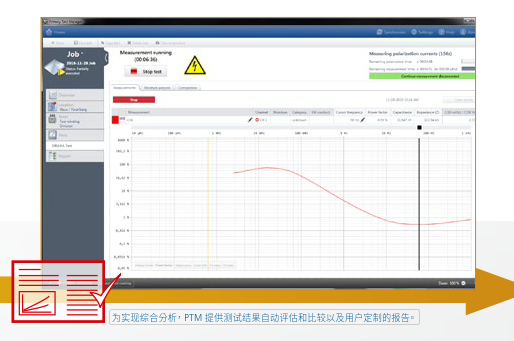

曲線分析和報告
測試完成后，DIRANA 將自動執行水分和油分析。然后， 將根據*或國際標準或自定義設置對結果進行分類。
采用比較工具來分析曲線細節
對于細節分析，用戶可以查看一個圖中并排分布的不同測試結果。用戶可以將此測試結果與同一設備的上次測量數據及其他 設備的測量數據作比較。
用戶自定義報告
PTM 能為 DIRANA 和任何其他測量結果自動生成測試報告， 例如 SFRA、漏抗、勵磁電流或繞組電阻等。*終，為用戶提供 一份包含測試和評估結果的電力變壓器與互感器綜合測試 報告。用戶還可以依據自己的要求來調整報告，例如編輯已有部分、 備注說明或加入公司的徽標等。
|
技術參數 |
|
|
電壓源 |
|
|
測量電壓 |
200 V峰值 |
|
*大連續輸出電流 |
50 mA峰值 |
|
功率/介損因數，電容 |
|
|
介損因數范圍 |
0...10 |
|
*度 |
|
|
1 mHz < f <100 Hz |
1 % + 3 × 10-4 |
|
f < 1 mHz 且 f > 100 Hz |
2 % + 5 × 10-4 |
|
電容 |
10 pF ... 100 μF |
|
*度 |
0.5 % + 1 pF |
|
時域電流測量 (PDC+) |
|
|
范圍 |
±10 mA |
|
*度 |
0.5% ± 1 pA |
|
頻域頻譜分析 (FDS) |
|
|
測量電壓 |
200 V峰值 |
|
測量電流 |
±50 mA峰值 |
|
頻率范圍 |
|
|
FDS 頻率范圍 |
5 kHz ... 10 μHz |
|
FDS 和 PDC+ 頻率范圍 |
5 kHz ... 10 μHz |
|
PDC+ 頻率范圍 |
100 mHz ... 10 μHz |
|
一般測量時間 (FDS 和 PDC+) |
|
|
1 kHz ... 1 mHz |
9分鐘 |
|
1 kHz ... 100 μHz |
15 分鐘至 54 分鐘 |
|
1 kHz ... 10 μHz |
30 分鐘至 1 小時 44 分鐘 |
|
|
|
|
尺寸（寬 × 高 × 深） |
260 × 50 × 265 mm 10.25 x 2 x 10.5 英寸 |
|
重量 |
2.3 kg / 5 lbs(不含測量電纜) |
|
電源電壓 |
85 V ... 265 V |
|
頻率 |
50 Hz ... 60 Hz |
|
環境條件 |
|
|
環境溫度—工作 |
-10°C ... +55°C/+14°F ... 131°F |
|
環境溫度—存放 |
-35 °C ... +65 °C/-31 °F ... 149 °F |
|
相對濕度 |
20% ... 95%，無冷凝 |
|
氣壓 (存放/工作) |
70kPa-106kPa |
|
PTM 系統要求 |
|
|
操作系統 |
Windows 10?，64 位 Windows 8? 和 8.1?，64位 Windows 7? SP1，32位和64位 |
|
CPU |
多核系統 2 GHz 或更快 單核系統 2 GHz 或更快 |
|
RAM |
*小 4 GB (8 GB) |
|
硬盤 |
*小 5 GB 可用空間 |
|
存儲設備 |
DVD-ROM 驅動器 |
|
圖形適配器 |
超級 VGA (1280×768) 或更高分辨的顯示適配器和監視器 |
|
接口 |
USB 2.04, 以太網接口 |
|
安裝的軟件 |
Microsoft Office® 2016，Office® 2013，Office® 2010，Office® 2007 |
|
