美國MEGGER　GISmonitor局部放電監測系統

美國MEGGER GISmonitor局部放電監測系統由愛儀器儀表網代理，GISmonitor主要任務是檢測氣體絕緣開關設備（GIS）絕緣系統內部的局部放電（PD）。系統的硬件經過優化，能夠在多個通道上進行并行的實時PD采集?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

GISmonitor局部放電監測系統氣體絕緣開關設備中的局部放電（PD）

了解資產狀況至關重要，局部放電監測有助于延長資產使用壽命

氣體絕緣開關設備（GIS）是輸電設施以及發電廠、大型工業用戶等關鍵系統的重要組成部分。它們是保障可靠供電的核心資產之一，因此，必須通過預防故障和服務中斷來確保其持續可用。

氣體絕緣開關設備出現缺陷的潛在原因包括制造、運輸和現場組裝過程中的誤差，根據國際大電網委員會（CIGRE）的建議，這些誤差可在投運前通過高壓（HV）試驗檢測出來。另一個導致缺陷的原因是絕緣系統隨時間推移出現老化。若未被檢測到，老化也可能導致設備擊穿和高成本停機。

氣體絕緣開關設備常見的故障原因包括：

• 固體絕緣材料中的空隙和裂紋
• 懸浮或松動的電極
• 自由移動的微粒
• 高壓導體或外殼上的微?；蛲黄鹞?/span>
• 絕緣材料上的固定微粒

微粒和異物是導致絕緣故障*常見的原因，它們會產生局部放電（PD），進而導致絕緣材料劣化，*終引發絕緣擊穿。

故障預防：選擇局部放電監測的八大理由

采用超高頻（UHF）測量技術對氣體絕緣開關設備進行連續在線局部放電監測，是電力狀態監測方案的重要組成部分，可有效預防因氣體絕緣開關設備絕緣系統缺陷導致的非計劃停機。

通過早期檢測缺陷，氣體絕緣開關設備的局部放電監測可降低故障發生率，并預防高成本停機。 此類故障可能造成數百萬的收入損失或設備更換成本。氣體絕緣開關設備的局部放電監測可提前預*初期故障，并為狀態檢修提供關鍵數據。

GISmonitor監測系統概述

設備 / 組件	規格 / 功能
戶外傳感器	-
戶外采集單元	帶有頻率轉換單元（FCU）和輸入保護單元（IPU）
室內 / 戶外傳感器	-
室內采集單元	帶有頻率轉換單元（FCU）和輸入保護單元（IPU）
干擾天線（DA2）	使用 RG58/RG142 同軸電纜
同軸電纜	RG142（戶外）、RG58/RG142（室內 / 戶外）
光纖局域網（Fibre optic LAN）	-

*性局部放電監測可評估絕緣系統的健康狀況，通過非侵入式測量和分析方法，深入了解氣體絕緣開關設備的運行狀態。Power Diagnostix通過實施局部放電監測，幫助客戶提高系統可靠性，進而根據資產狀況優化維護和投資規劃。

Power Diagnostix 的氣體絕緣開關設備局部放電監測系統（PDMS）收集的監測數據，可識別不同類型的缺陷，并提供可靠的趨勢信息。這些信息能幫助資產管理者在意外停機發生前，*設備維修或更換做出戰略性決策。

1. 戶外超高頻傳感器產生的局部放電信號，經帶有輸入保護單元（IPU）的頻率轉換單元（FCU）轉換后，通過 RG142 同軸電纜連接至戶外局部放電監測采集架（PDMAR）。
2. 戶外局部放電監測采集架（PDMAR）可并行實時采集多達 40 路局部放電信號。
3. 室內 / 戶外超高頻傳感器產生的信號，經帶有輸入保護單元（IPU）的頻率轉換單元（FCU）轉換后，通過 RG58/RG142 同軸電纜連接至室內局部放電監測采集架（PDMAR）。
4. 室內局部放電監測采集架（PDMAR）可并行實時采集多達 120 路局部放電信號。
5. 可選配的干擾天線（DA2）產生的選通信號，通過 RG58 或 RG142 同軸電纜傳輸至局部放電監測采集架（PDMAR）。
6. 采用光纖環形結構，通過冗余光纖電纜將局部放電監測采集架（PDMAR）的信號傳輸至局部放電監測控制架（PDMCR）。
7. 局部放電監測控制架（PDMCR）配備控制軟件和打印機。
8. 通過可選配的 IEC 61850 接口，可在變電站控制室用電腦對局部放電監測控制架（PDMCR）進行遠程控制。
9. 通過無源繼電器轉發報*信號。
10. 通過 IEC 61850 接口、RJ45 接口或并行冗余協議（PRP）光纖，向 SCADA 系統傳輸數據和轉發報*信號。

符合行業標準的在線局部放電監測

Power Diagnostix 的先進局部放電監測系統，基于其在氣體絕緣開關設備領域的知識和客戶需求設計而成。該系統采用超高頻測量技術，可對多達數百個傳感器（頻率高達數吉赫茲）進行連續自動的絕緣狀態分析。

超高頻測量技術具有極強的抗干擾能力，能在高于常見干擾的頻率下檢測局部放電活動，且在在線運行狀態下具有高靈敏度。

在超高頻頻段仍存在背景噪聲的環境中，可搭配干擾天線（含發射天線）使用，以排除干擾。

GISmonitor核心特性

• 非侵入式缺陷檢測
• 自動數據處理與局部放電報*
• 可擴展性：每個局部放電監測系統（PDMS）支持 8 至 500 多個傳感器
• 所有通道并行實時采集局部放電信號
• 高效噪聲抑制
• 遠程或現場控制
• 系統冗余設計，確保*高可用性
• 適用于室內和戶外環境

GISmonitor產品優勢

• 提供高度準確的資產狀態信息，通過狀態檢修替代定期維護，降低成本
• 提前預*潛在故障，在故障發生前采取糾正措施
• 對以往未檢測到的故障進行風險管理，避免設備遭受高成本損壞
• 適用于大多數氣體絕緣開關設備的改造：可利用已內置的現有天線，或采用外部改造傳感器
• 集中式局部放電監測系統（PDMS）設計降低成本，實現采集單元的高效利用

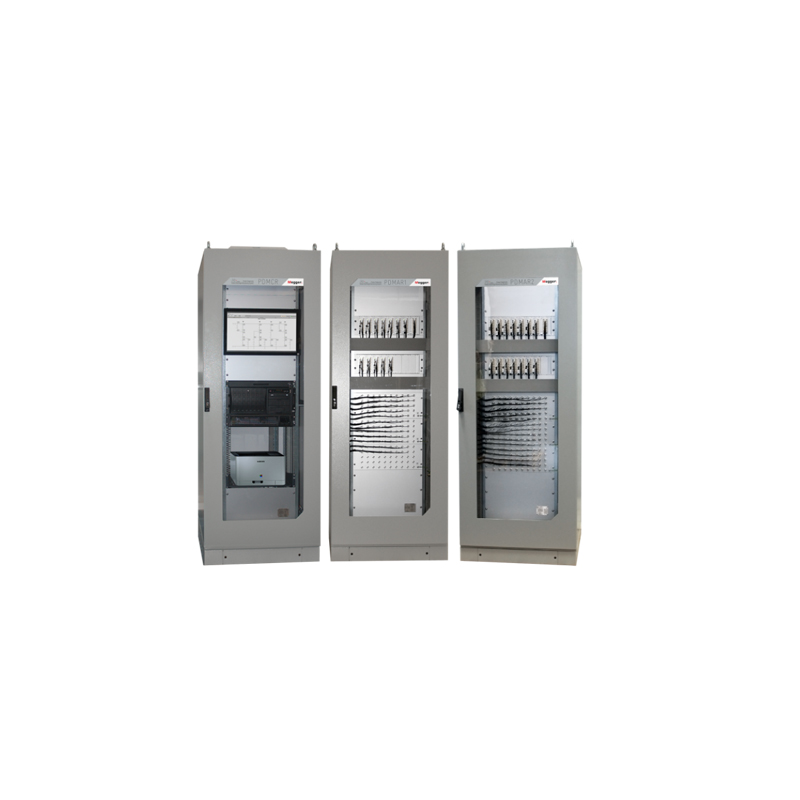

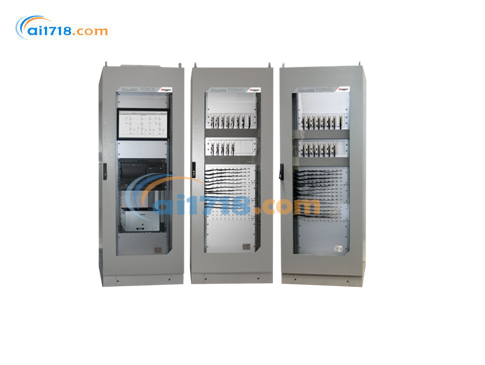

局部放電監測采集架

采集單元經過優化，可對多個通道進行并行實時局部放電采集，能在微秒級時間內檢測并數字化任何超高頻信號。該系統與*新款氣體絕緣開關設備中內置的超高頻傳感器完全兼容。

• 室內柜體防護等級為 IP54
• 戶外柜體防護等級為 IP65

每個柜體均配備：19 英寸搖擺架、不間斷電源（UPS）、網絡交換機、過電壓保護裝置、溫控風扇（或加熱冷卻一體式半導體制冷片），以及用于監測溫度、加熱 / 冷卻狀態、光纖環網狀態、熔斷器狀態和過電壓保護狀態的 ioLogic 技術。如有需要，戶外柜體可加裝遮陽防護裝置。

得益于連接各柜體的光纖環網的冗余特性，可輕松避免數據丟失。

局部放電監測控制架

高性能控制柜內置工業計算機（IPC），并配備 RAID-1 硬盤控制器，可防止數據意外丟失。硬盤容量可存儲數年的趨勢數據和局部放電圖譜。

• 可通過現代化觸摸屏操作 GISmonitor 軟件
• 內置打印機，可打印報告、截圖或單次測量數據

事實與數據

以下數據足以證明我們的實力：

• 25 年以上的行業經驗
• 35 家以上的滿意客戶
• 全球售出 150 套以上系統
• 售出 20000 個以上通道

GISmonitor：根據客戶特定需求定制

外部超高頻傳感器

采用 PDIX 傳感器，便捷實現設備改造

比內置傳感器更具成本效益的替代方案

PDIX 系列提供外部改造傳感器，適用于制造商未配備內置局部放電傳感器的老舊氣體絕緣開關設備。外部傳感器的靈敏度通常低于內置傳感器，但可在設備在線運行狀態下以極低成本安裝。

此外，還可通過改造內部組件（如用于電場控制的嵌入式電極），為氣體絕緣開關設備加裝局部放電傳感器。

增強技術

通過高效噪聲處理預防誤報*

基于光纖電纜的數據傳輸

光纖連接在工業環境中已被證實具有極高的可靠性，因為它們不易受來自機器和放電現象的強干擾信號影響。

光纖傳輸的其他優勢包括：

• 電氣隔離，確保出色的信噪比
• 長距離布線不影響監測系統性能
• 所有連接柜體*同步，即使在嚴苛環境條件下也能保證測量結果準確

噪聲抑制，不丟失關鍵數據

附近其他高壓設備產生的干擾，會給局部放電測量和分析帶來極大困難，因此，減少或消除此類干擾信號對獲得準確可靠的測量結果至關重要。

Power Diagnostix 的氣體絕緣開關設備局部放電監測系統（PDMS）采用光纖通信和堅固設計，對開關操作等事件產生的噪聲具有出色的抗干擾能力。光纖數據傳輸確保了*的信噪比。

此外，Power Diagnostix 的 GISmonitor 系統具備高效的噪聲處理技術，即使在復雜環境條件下，也能保證出色的測量結果。

監測軟件可連接干擾天線，在不丟失重要局部放電數據的前提下，檢測并消除噪聲。

寬帶天線 DA2 由超高頻天線和頻率轉換單元組成，設計用于接收和過濾高頻信號（如蜂窩通信和全球移動通信系統（GSM）發射天線發出的信號）。

智能數據處理

適用于監測、深度分析和維護的顯示模式

信號處理，提供豐富信息

GISmonitor 控制軟件安裝在局部放電監測控制架（PDMCR）的工業計算機上，也可額外安裝在任意遠程計算機上，用于遠程數據評估、診斷和配置。圖形用戶界面針對每個氣體絕緣開關設備系統定制，可直觀展示當前系統狀態，實現 “實時信息一目了然”。

服務軟件可可視化已安裝局部放電傳感器的當前讀數，并顯示局部放電事件或系統通知。該軟件具備分析和報告功能，如顯示趨勢信息、相位分辨局部放電圖譜，以及自動生成報告。

報*與趨勢

報*事件列表顯示峰值水平、局部放電圖譜和趨勢信息。局部放電趨勢和局部放電圖譜數據會自動存儲，并在整個監測期間可隨時調用。

借助 ICMexpert 實現更多功能

ICMexpert 數據庫集成了局部放電故障數據庫和豐富的局部放電圖譜庫，可實現局部放電故障的自動分類。

獨特的高壓測試面板

高壓測試面板可在氣體絕緣開關設備*終通電時，生成類似 “指紋” 的局部放電特征圖譜，該圖譜可作為長期參考依據。

融入變電站控制系統

憑借與 SCADA、IEC 61850 等第三方控制系統的接口，GISmonitor 軟件中的數據可輕松融入大型變電站控制系統。

支持與服務（Support and Services）

Power Diagnostix 為氣體絕緣開關設備的連續在線監測提供全方位服務，涵蓋方案規劃、定制化建議（如*適合您應用場景的系統配置）、系統安裝與調試。

我們經驗豐富的局部放電專家團隊可協助分析 GISmonitor 系統的局部放電數據，提供報告和建議，并在報*時隨時提供支持。我們的服務符合 ISO 17025:2018、ISO 9001:2015、ISO 14001:2015 和 ISO 45001:2018 標準。

GISmonitor局部放電監測系統說明文檔
