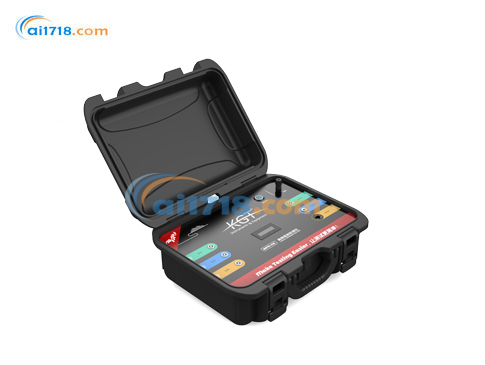

北京康高特 RPD-H 高頻電纜局放測試儀由愛儀器儀表網代理，RPD-H高頻電纜局放測試儀是一款多功能檢測設備，專為電纜線路耐壓試驗設計可同步實現中高壓(6kV及以上)電纜的分布式局放檢測。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
RPD-H高頻電纜局放測試儀產品功能
RPD-H高頻電纜局放測試儀是一款多功能檢測設備，專為電纜線路耐壓試驗設計可同步實現中高壓(6kV及以上)電纜的分布式局放檢測。其功能擴展性強，支持變壓器繞組、鐵芯等關鍵部位的全周期局放監測，涵蓋生產檢測與運行維護;在電機領域，既能診斷安裝調試中的絕緣損傷，也可長期追蹤運行中絕緣老化、受潮等隱患。該設備以高靈敏度和多功能集成，為電纜、變壓器、電機等電氣設備的局放檢測提供一體化解決方案，保障電力系統安全穩定運行。
RPD-H產品特點
■時頻分離功能：通過時頻分離，能夠可靠辨別不同局部放電源、同時能從噪聲中分離出微弱放電。
■測試精度高：RPD-H采用*新數字技術和*軟件設計，使用*數字算法處理的高速、 高分辨率 A/D 轉換保證了極高的*度。
■抗干擾能力強：具有濾波、開窗等功能，操作簡便，可以有效濾除外界空間干擾信號。
■測試便捷：支持全自動化測量，一鍵操作，系統自動變通道、頻率監測， 自動分離噪聲和放電， 自動出檢測報告， 用戶只需點擊“開始檢測”按鈕。
測試標準
■設備滿足Q/GDW11838-2018《配電電纜線路試驗規程》7.3中對于高頻局部放電檢測的要求。
■設備滿足Q/GDW1140-2015《電力設備高頻局部放電帶電檢測技術現場應用導則》7.1中對于高頻局放檢測的要求，新投運設備要在一周內進行帶電局放檢測或者必要時。
■設備滿足Q/GDW11316-2014《電力電纜線路試驗規程》4.8.2要求，對66kV以上電壓電纜線路，在主絕緣交流耐壓試驗期間同步開展局部放電檢測。
被測物
6kV、10kV、35kV、110kV、220kV的電力電纜。
應用領域
■電網 ■地鐵 ■鐵路 ■核電 ■水電 ■風電 ■光伏
■電力檢測公司 ■生產制造企業
成功案例

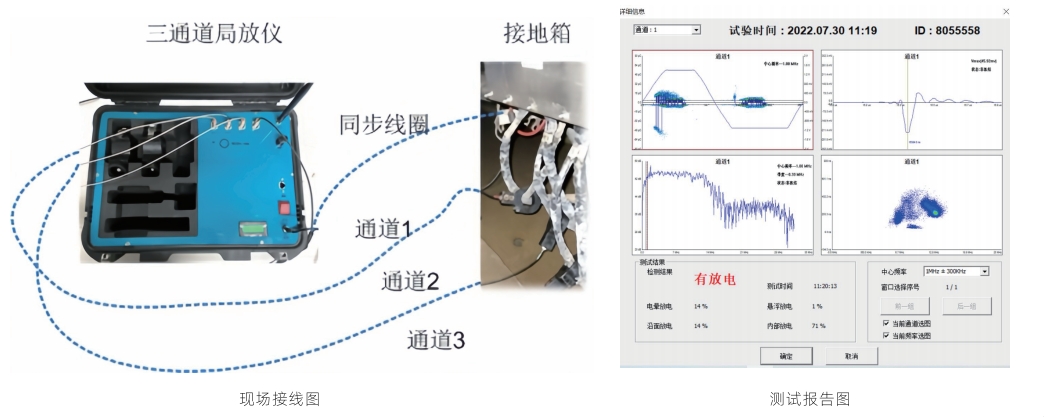

7月30日，技術人員應邀前往國網安徽省電力有限公司電力科學研究院，對110kV電纜耐壓試驗的同時進行分布式局放在線檢測。所攜帶設備為RPD-H3(3通道高頻脈沖電流法) ,在對B相電纜進行加壓測試前，分別在B相電纜上安裝三個高頻電流傳感器；加壓測試后結果顯示108.7m處有局放，經過軟件自動判斷為71%為內部放電， 14%為電暈放電， 14%為沿面放電， 1%為懸浮放電；對采集到的圖譜進行特征分析發現極性分布信號，發現時域脈沖衰減波形和典型頻率分布特征。依據Q/GDW 11400-2015《高頻局部放電帶電檢測技術現場應用導則》的PRPD典型圖譜指導，此信號為明顯的內部放電。

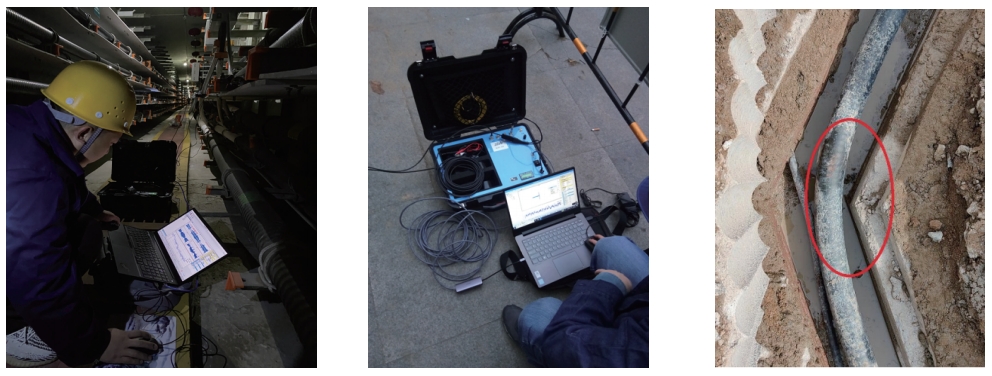

現場圖
|
產品型號規格 |
|
|
產品功能 |
可以測試包含電纜、變壓器等電氣設備的帶電高頻局放檢測，判斷電氣設備是否存在局部放電信號 |
|
*放電類型分析 |
設備可以針對測試結果進行分析，判斷出有無局部放電信號，同時顯示電暈、懸浮、沿面、內部放電的比例 |
|
*放電圖譜要求 |
設備必須包含相位圖譜、時域波形圖、頻域信號分布圖及信噪分離圖譜 |
|
*開窗功能 |
設備可以針對不同頻段的信號，在信噪分離圖譜上進行開窗，針對幅值較高的信號進行重點檢測 |
|
*通道數 |
3 |
|
檢測頻率范圍 |
不小于1kHz-60MHz |
|
*采樣率 |
不低于125MS/s |
|
*局放事件時間分辨率 |
＜8ns |
|
采集模式 |
連續不間斷采集PD信號 |
|
*放電量測量范圍 |
1pC-100nC |
|
接口類型 |
BNC |
|
*同步方式 |
外同步內同步可選 |
|
同步信號通道數 |
1個 |
|
同步輸入頻率范圍 |
20Hz-400Hz |
|
同步采樣率 |
40kS/s |
|
*濾波頻帶 |
200kHz-60MHz |
|
高頻傳感器內圈尺寸 |
Φ55mm |
|
*通訊接口 |
網口或wifi |
|
*供電電源 |
鋰電池或交流適配器供電, 連續工作大于8h |
|
尺寸 |
不大于L*W*H : 420*300*150 mm |
|
重量 |
不大于5kg |
-
