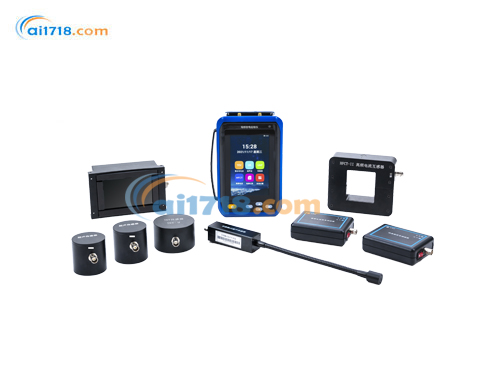

北京康高特 RPD-H 聲電聯合測試系統由愛儀器儀表網代理，RPD-H聲電聯合測試系統是一款專為現代工業和科研領域設計的高精度測試設備。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
RPD-H 聲電聯合測試系統功能概述
RPD-H聲電聯合測試系統是一款專為現代工業和科研領域設計的高精度測試設備。該系統以其*的性能和可靠性，廣泛應用于聲學和電子測試領域，能夠滿足用戶對*測量和分析的需求。系統設計注重用戶體驗，外觀緊湊且小巧輕便，便于攜帶和操作。
RPD-H 聲電聯合測試系統特點
◆傳感抗干擾：定位系統兼容兩套不同的壓電傳感器且具備現場檢測能力，能承受高電磁場干擾，局部放
電定位系統可由電池供電。
◆功能眾多：具有夜間示蹤裝置，滿足工作需求，具備三維圖像及定位功能，采用聲電結合進行定位。
◆符合*規范：滿足Q/GDW11304.5-2015標準要求。
◆測試原理：支持脈沖電流法、高頻CT的電磁耦合法等，支持超聲測量和聲電聯合測量。
◆信號分析能力強：軟件具備三相幅值關聯圖顯示功能(3PARD)，可以對不同相的信號同時進行采集和分
析，并對干擾信號進行過濾和分離。
◆多頻帶同時測試：設備支持單通道測量時在三個不同的帶通濾波頻帶(3FREQ)進行同步測量，并對三個
頻帶下的數據進行實時分析，查看其相關性、濾除噪聲信號并分離局放源、判斷局放類型，并顯示三個不
同頻帶下的幅值關系圖。
◆三模同步觸發：支持外同步、內同步及燈光耦合同步，適配變電站復雜電磁環境下的相位*鎖定。
◆高精度量化分析：PD 輸入 ±2%、AC 輸入 0.02% 準確度，頻率誤差 ±1ppm，保障局放數據可靠性
◆多語言人機交互：支持中英文操作界面，超聲主機 4.5 小時續航，配套 BNC 接口實現局放信號實時傳
分析的需求。系統設計注重用戶體驗，外觀緊湊且小巧輕便，便于攜帶和操作。
輸。
| 名稱 參數值 | |
| 電信號局放采集主機 | |
| 局放檢測通道數 | 1個HFCT+4個超聲 |
| 同步AC輸入的頻率范圍 | 0.1Hz-10kHz |
| 同步AC輸入動態范圍 | 170dB(總體),107dB(按量程) |
| PD采樣率 | 125MS/s |
| 局放測量中心頻率范圍 | 0-35MHz,任意可調 |
| A/D轉換精度 | PD:14位，AC:24位 |
| PD事件時間分辨率 | <2ns |
| 系統噪聲 | <0.009pC |
| 時域 | 56 ns-8 μs |
| 同步輸入模式 | 支持外同步和內同步以及燈光耦合同步三種模式。 |
| 局放檢測PD輸入端口 | 2xBNC |
| 局放檢測PD輸入動態范圍 |
軟件調整，支持14個級別的增益，總的增益范圍為140 dB,70dB(按量程) |
| PD脈沖速率 | *大2 Mio./s |
| 頻譜分析儀噪聲 | <140dBm(100kHz-5MHz) |
| *大雙脈沖分辨率 | <100ns(帶寬=20MHz) |
| 檢測通道信號帶通濾波器范圍 |
PD濾波器/帶寬包括： RIV測量帶寬：4.5kHz和9kHz PD測量帶寬：30kHz、100kHz、200kHz、400kHz、 600kHz、1MHz、2MHz、5MHz、10MHz、20MHz 低通濾波器：1.1MHz,2.3MHz,4.7MHz |
| 準確度 |
PD輸入：±2% AC輸入：0.02% 頻率：±1ppm |
| 檢測通道供電模式 | 8-12.4VDC電池供電 |
| 主機測量單元尺寸 | 119mm(寬)x190mm(深)x55mm(高) |
| 主機測量單元重量 | 850g |
| 高頻電流傳感器 |
在3MHz-30MHz的高頻段范圍內*小傳輸阻抗 5mV/mA;可以在3MHz-30MHz頻段內去除干擾信號。 |
| 超聲信號采集主機 | |
| 輸出通道數 | 4 |
| 連接方式 | BNC-電氣隔離外殼，*高可達50V |
| 測量帶寬 | 10kHz-400kHz |
| 放大 | 0,20,36dB |
| 供電方式 | 110-240VAC 50/60Hz,供電時間4.5小時 |
| 用戶界面語言 | 包含英語、中文(簡體) |
| 主機尺寸 | 170x61x300mm |
| 重量 | 2.0kg |
-
