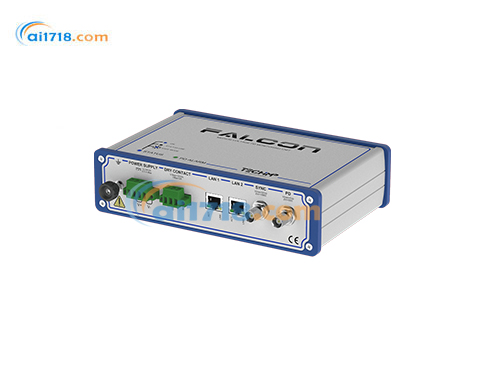

意大利TECHiMP FALCON局部放電帶電檢測儀由愛儀器儀表網代理，本產品為中型電壓（MV）資產（如 MV 開關設備、MV 電纜、MV 變壓器和 MV 電機）的局部放電（PD）連續監測提供了一種經濟高效的解決方案，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
FALCON局部放電帶電檢測儀簡介
FALCON 能夠在故障發生之前識別絕緣老化和電氣系統健康狀況的可能退化。
FALCON 單元獲取并處理由其連接的傳感器（無論是感應式（HFCT）還是電容式（TEV））本地檢測到的高頻局部放電信號。
FALCON局部放電帶電檢測儀特點
設置
以下是兩種傳感器安裝示例。在*種情況下，我們有一根三相 MT 電纜，HFCT 傳感器可以放置在三個屏蔽層或公共屏蔽層周圍。
另一種有效的選擇是將 TEV 天線傳感器通過磁鐵放置在面板的金屬外殼上。
作為一個單通道設備，FALCON 的主要目的是識別絕緣缺陷的存在。缺陷的確切位置需要進一步分析。
自動配置
每次測量時，信號的幅度可能會有所不同。
FALCON 配備了自動滿量程和觸發水平調整系統，始終保證*佳精度。
測量
通過位于電纜終端或開關設備外殼上的傳感器自動檢測局部放電。
存儲
歷史測量數據存檔長達兩年。
分析
自動識別關鍵問題的演變。
報*
僅在必要時進行維護活動，并在故障發生前進行。
TEV 天線
放置在面板的金屬外殼上。
自動報*
有多種方式可以查看傳入的報*：
- 通過設備上的 LED，如果 FALCON 沒有檢測到任何活動，則為綠色；如果檢測到有害活動，則為紅色。
- 通過 DRY CONTACTS，可以連接到任何本地 SCADA 系統。
-
通過 FALCON 的網絡應用程序，可通過任何網絡瀏覽器、筆記本電腦或智能手機輕松訪問，顯示：
- 資產狀態的交通燈邏輯
- 由于局部放電活動而產生的報*列表
- 系統通知列表（通信問題和故障）
- 趨勢和重要統計參數（Qmax、重復率、報*等）的顯示
- 通過 IEC 61850 或 OPC UA
根據缺陷的演變，FALCON 提供了一種算法，能夠確定資產是否存在關鍵水平的 PD。如果檢測到的 PD 代表危險，FALCON 會向操作員發送報*，告知發現了一個關鍵問題。
報*分為五個嚴重級別：
- 良好：穩定狀態。
- 輕微：現象開始出現，演變非常緩慢。在這種情況下，建議幾個月后安排進一步的診斷干預。
- 略有退化：識別出的現象正在增長。
- 退化：建議安排進一步的診斷干預。
- 危急：必須盡快安排干預。
所有獲取的信息都存儲在 FALCON 內存中，并通過網絡應用程序、PC 或智能手機提供。
當發生演變中的缺陷時，網絡應用程序會立即報告資產的狀態和缺陷的嚴重級別。界面易于閱讀，不需要任何特定技能。因此，不需要是局部放電專家也可以使用 FALCON 系統。
網絡應用程序
網絡應用程序顯示：
- 監測系統的狀態
- 與局部放電活動相關的報*列表
- 系統通知列表（通信問題和故障）
- *重要統計參數（Qmax、重復率、報*等）的趨勢顯示
網絡集成
監測許多資產的需求帶來了管理大量數據的需求。在將 FALCON 監測系統與現有基礎設施集成時，可以通過各種協議進行通信，例如 IEC 61850 或 OPC UA，這允許在一個窗口中集中來自多個單元的信息。
如果需要，ALTANOVA 可以提供 TiSCADA 軟件，該軟件提供對連接到正在管理的基礎設施的每個 FALCON 的信息的訪問。
FALCON局部放電帶電檢測儀
|
局部放電
|
帶寬 |
16 kHz, 30 MHz |
|
|
全帶寬下的采樣頻率 |
125 MS/s |
|
|
分辨率 |
12 位 |
|
|
靈敏度 |
1,10000 mVpeak |
|
|
滿量程 |
|
|
|
輸入阻抗 |
50Ω |
|
|
預觸發 |
0,*@100μs |
|
|
連接器類型 |
BNC |
|
同步輸入
|
通道數量 |
1 |
|
|
頻率范圍 |
5-500Hz |
|
|
輸入阻抗 |
10 MΩ |
|
|
全帶寬下的采樣頻率 |
1MS/s |
|
|
分辨率 |
12 位 |
|
|
連接器類型 |
BNC |
|
通信系統
|
以太網連接器類型 |
10/100/1000 Mb/s |
|
|
|
2 個 LAN 端口 |
|
通信協議
|
OPCUA-IEC 62541 |
|
|
|
IEC 61850 |
|
|
|
Modbus |
|
|
|
DNP3 |
|
|
電源 |
12/24VDC,1A |
|
|
