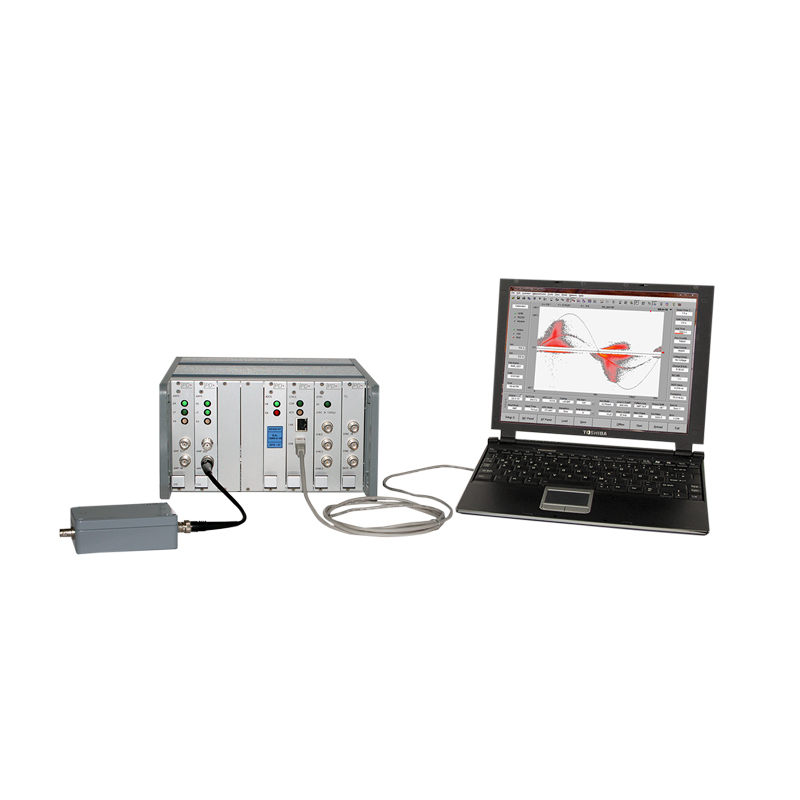

德國PDSG ICMsystem 局放檢測系統由愛儀器儀表網代理，本產品是一款功能強大、應用廣泛的中、高電壓等級絕緣狀態檢測儀器?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
ICMsystem 局放檢測系統產品簡介：
?ICMsystem 局放檢測系統可在運行電壓頻率以外的范圍應用，包括工頻（50/60Hz）、（400Hz）和超低頻（0.1Hz）
?ICMsystem 局放檢測系統可在運行電壓頻率以外的范圍應用，包括工頻（50/60Hz）、（400Hz）和超低頻（0.1Hz）
?ICMsystem 局放檢測系統具備完善的功能，在優異領域應用或整個高壓試驗控制過程中，用戶可自定程序來對設備進行控制
?ICMsystem 局放檢測系統成為先進的分相式局放波形分析設備，適用于科研、電力公司及其他工業領域
ICMsystem 局放檢測系統產品特點：
?可擴充至實時四通道的PD局放、RIV、電壓、頻率測量，且同時顯示在計算機屏幕上
?可以測量、紀錄DC直流電壓的局放信號、設定周期的時間并統計
?可同時在計算機屏幕顯示四通道的PD局放值測量圖形
?可自由設定電壓、及PD截取時間
?可以接收超聲傳感器信號
?可以接收UHF超高頻傳感器信號
?可選購頻譜儀和操作軟件，已構成選頻局放試驗系統
?可選配超聲波探頭，延伸本設備為局放故障點定位系統（應用于鐵殼變壓器和GIS…等故障定位）
ICMsystem 局放檢測系統技術參數
采集單元
| 電源供應 | 90–264 伏交流（AC），47–440 赫茲（自動適配） |
|---|---|
| 線路保險絲 | 2 安（延時型）（適用于*多 4 通道的 ICM 系統）；3.15 安（延時型）（適用于 5-10 通道的 ICM 系統） |
| 功耗 | *大約 110 伏安（VA） |
| 操作方式 | 通過 ICM 系統軟件遠程控制 |
| 工作溫度 | 0–40°C（無冷凝） |
| 輸入阻抗（放大器輸入，AMP IN） | 50 歐姆（Ω）并聯 50 皮法（pF） |
| 模數轉換器（局部放電測量，PD） | 12 位，壓縮為 8 位（單極性）/±7 位（雙極性） |
| 尺寸（寬 × 高 × 深，不含 BNC 接頭） | 236×133×300 立方毫米（適用于*多 4 通道的 ICM 系統）；450×133×300 立方毫米（適用于 5-10 通道的 ICM 系統） |
| 重量 | 約 6.9–9 千克（kg） |
標準局部放電（PD）模式
| 下限截止頻率（-6 分貝） | 40、80 或 100 千赫茲（kHz）（軟件控制） |
|---|---|
| 上限截止頻率（-6 分貝） | 250、600 或 800 千赫茲（kHz）（軟件控制） |
| 輸入靈敏度 | ＜500 微伏有效值（μV RMS）/5 皮庫（pC）（無前置放大器時） |
| 增益范圍 | 4、8、10、20……200、400、800 |
| 局部放電圖譜分辨率（x-y-z） | 8×8×16 位 |
前置放大器
輸入阻抗：
| RPA1/RPA1D/RPA1G/RPA4 | - |
|---|---|
| RPA1L / RPA1H | - |
| FCU2 | - |
輸入靈敏度：
| RPA1/RPA1D/RPA1G/RPA4 | ＜50 微伏有效值（μV RMS）/0.03 皮庫（pC） |
|---|---|
| RPA1L | ＜15 微伏有效值（μV RMS）/0.02 皮庫（pC） |
| RPA1H | ＜40 微伏有效值（μV RMS）/0.05 皮庫（pC） |
| RPA2 | ＜800 微伏有效值（μV RMS）/1 皮庫（pC） |
| RPA3 | ＜2 微伏有效值（μV RMS） |
| FCU2 | ＜200 微伏有效值（μV RMS）（46 分貝微伏，dBμV） |
帶寬：
| RPA1/RPA1D/RPA1G/RPA4 | 40–800 千赫茲（kHz） |
|---|---|
| RPA1L/RPA1H | 40 千赫茲（kHz）–20 兆赫茲（MHz） |
| RPA2 | 2–20 兆赫茲（MHz） |
| RPA3 | 200 兆赫茲（MHz）–1 吉赫茲（GHz） |
| FCU2 | 100 兆赫茲（MHz）–1800 兆赫茲（GHz） |
同步 / 高壓測量（HVM）
| 同步頻率 | 20–510 赫茲（自動）/0.02–510 赫茲（手動） |
|---|---|
| *大電壓 | 200 伏峰值（140 伏有效值），額定 100 伏有效值 |
| 輸入阻抗 | 10 兆歐（MΩ） |
| 模數轉換器 | ±15 位 |
| 測量不確定度 | 典型值＜1.5% |
頻譜功能
| 輸入靈敏度 | ＜5 微伏有效值（μV RMS）/0.5 皮庫（pC）（270 千赫茲帶寬）；＜1 微伏有效值（μV RMS）/2 皮庫（pC）（9 千赫茲帶寬） |
|---|---|
| *大輸入電壓 | 5 毫伏有效值（mV RMS）（9 千赫茲帶寬，頻譜模式）；2.5 毫伏有效值（mV RMS）（無線電干擾電壓測量） |
| 頻率范圍 | 10 千赫茲（kHz）–10 兆赫茲（MHz）（步長 10 千赫茲） |
| 帶寬 | 9 千赫茲（kHz）或 270 千赫茲（kHz） |
| 測量不確定度 | 典型值＜5% |
電纜局部放電定位
| 觸發 | 輸入信號的 0–*（步長 3.125%） |
|---|---|
| 模數轉換器 | ±7 位 |
| 采樣率 | 100 兆采樣 / 秒（MSamples/s）（采樣周期 T=10 納秒（ns）） |
| 降低后的采樣率 | 50 兆采樣 / 秒（MS）、25 兆采樣 / 秒（MS） |
| 顯示時間窗口 | 200–8000 個采樣點（100 兆采樣 / 秒時為 2–80 微秒（μs）；25 兆采樣 / 秒時為 8–320 微秒（μs）） |
| 被測電纜長度 |
10–5000 米（m）（基于 80 微秒（μs）和波速 v?=140 米 / 微秒（m/μs）計算）
|
| 定位精度 | 1 米（m）+ 電纜長度的 0.1% |
聲故障定位
| 觸發 | 輸入信號的 0–*（步長 3.125%） |
|---|---|
| 模數轉換器 | ±7 位 |
| 采樣率 | 100 兆采樣 / 秒（MSamples/s）（采樣周期 T=10 納秒（ns）） |
| 降低后的采樣率 | 50 兆采樣 / 秒（MS）、25 兆采樣 / 秒（MS）、10 兆采樣 / 秒（MS）、5 兆采樣 / 秒（MS）、1 兆采樣 / 秒（MS） |
| 顯示時間窗口 | 200–8000 個采樣點（100 兆采樣 / 秒時為 2–80 微秒（μs）；1 兆采樣 / 秒時為 200–8000 微秒（μs）） |
| *大定位距離 | 11.2 米（m）（基于 8000 微秒（μs）和油中聲速 v???=1400 米 / 秒（m/s）計算） |
