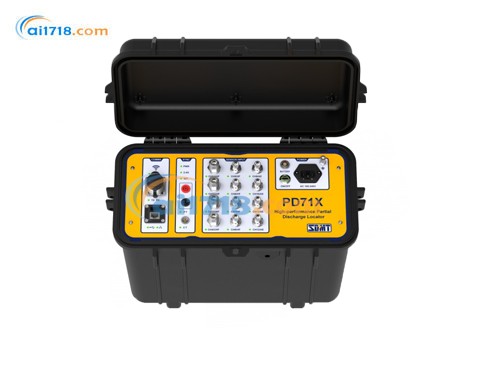

英國SDMT PD71X局部放電帶電檢測與定位儀由愛儀器儀表網代理，本產品小巧輕便，便攜。它是進行定期局部放電 (PD) 測量的工具?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
在電力設備檢測領域，局部放電測量是保障設備安全穩定運行的關鍵環節。PD71X 高性能局部放電定位儀憑借其*的性能和創新設計，成為定期局部放電（PD）測量的理想工具。它小巧輕便的機身設計，極大提升了設備的便攜性，無論是在變電站、配電室，還是在復雜的電力設施現場，技術人員都能輕松攜帶，快速抵達檢測現場，為高效完成局部放電測量任務提供了便利條件。
- 靈活可定制的通道配置：PD71X *多可配備 12 個可定制通道，支持 UHF、HF 或 AE 等多種類型的局部放電（PD）檢測方式。用戶可根據被監測設備的具體特性與實際需求，自由選擇*適配的通道類型，這種高度靈活的配置方式，為不同工況下的局部放電檢測提供了*且高效的解決方案，賦予了設備*的部署靈活性。
- 強大的采樣與數據處理能力：具備高達 200 MHz 的采樣率，能夠快速、*地捕捉局部放電信號的細微變化，確保采集到的數據完整且真實有效。同時，可實時生成 PRPD（相位分辨局部放電）和 PRPS（相位分辨脈沖序列）數據，為技術人員提供全面、直觀的局部放電特征信息，助力其深入分析局部放電現象，及時發現潛在故障隱患。
- 便捷的無線相位同步功能：采用先進的無線相位同步技術，擺脫了傳統有線連接的束縛，簡化了設備的操作流程，提升了檢測工作的效率。在復雜的現場檢測環境中，該功能能夠確保多個通道之間的相位同步，保證檢測數據的準確性和可靠性，為局部放電的*診斷提供有力支持。
- 廣泛的傳感器兼容性：可配備 SDMT 一系列性能*的標準外部局部放電傳感器，這些傳感器經過嚴格測試和優化，能夠*檢測局部放電信號。同時，PD71X 采用標準傳感器連接器，與市面上銷售的第三方局部放電傳感器完全兼容，用戶可根據實際需求和預算，自由選擇合適的傳感器，有效降低設備使用成本，拓寬了設備的應用范圍。
- 高效智能的軟件支持：搭配 SDMT 的 SD42 軟件，實現了局部放電事件的自動捕獲功能。軟件能夠以直觀易懂的方式將捕獲的事件呈現給現場工程師，使其快速掌握設備的局部放電情況。此外，軟件還提供完整的趨勢分析、模式識別和參數統計功能，為局部放電技術專家提供詳細的數據資料，便于其進行深入研究和故障診斷。
- 個性化的自定義視圖功能：支持創建包含實際設備示意圖、模型或照片的自定義視圖，將局部放電事件直觀地疊加在設備視圖上。通過這種可視化的呈現方式，技術人員能夠快速定位局部放電發生的位置，更清晰、準確地了解設備內部的局部放電狀況，為制定針對性的維修和維護方案提供重要依據 。
- 高精度與可靠性保障：滿足 CIGRE（國際大電網會議）標準，檢測靈敏度達到 5pC，確保測量結果的高精度和可靠性。嚴格遵循國際標準的設計與制造，使 PD71X 在各種復雜的電力環境下都能穩定運行，為電力設備的安全運行提供堅實保障。
|
類別 |
詳細規格 |
|
適用范圍 |
高壓設備，包括 GIS、電纜、變壓器 |
|
檢測技術 |
超高頻、高頻和聲發射 |
|
通道數 |
*多 12 個通道，可成對定制 |
|
采樣率 |
UHF：100 Msps；2 個通道組合時為 200 MspsHF：10 MspsAE：10 Msps |
|
檢測帶 |
超高頻：300～1500MHz高頻：0.1～30MHz；20～300kHz |
|
動態范圍 |
超高頻：-80～+10dBm高頻：-5～+5V發射極電壓：0.1～2500mV |
|
波形采集 |
30,000 次脈沖 / 秒 |
|
相位同步 |
智能內部自同步、電源同步、無線同步、外部同步 |
|
外部同步范圍 |
1～100Vrms，15～300Hz |
|
傳感器連接器 |
NF 代表 UHF；BNC-F 代表 HF/AE |
|
定位精度 |
≤30 厘米 |
|
局部放電診斷準確性 |
≥95% |
|
通信連接 |
RJ45、LC 接口、WIFI |
|
設備額定功率 |
30 瓦 |
|
輸入功率 |
90～240Vrms，50/60Hz |
|
尺寸 |
417 x 221 x 334 毫米 |
|
重量 |
9.1 公斤 |
|
工作條件 |
-20～+55℃，≤95% 無凝露 |
-
