英國EA PD Monitor局放儀由愛儀器儀表網代理，本產品是精度高的局放儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

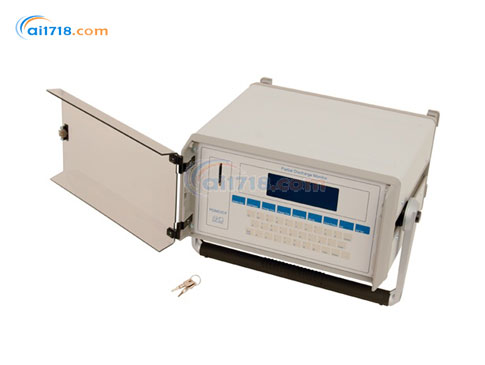

PD Monitor產品簡介：
?PD Monitor?（PDM03）是上分析開關柜局部放電所致故障和預測潛在故障的*有效工具
PD Monitor產品特點：
?采用暫態地電壓傳感器，連續監測中壓開關柜（3-66kV）內的局部放電，可同時連續監測12個位置（包含背景天線）
?可將數據存儲至CompactFlash®閃存卡中
?配有局放數據分析軟件，分析軟件使用簡單方便，可提供所有數據管理功能

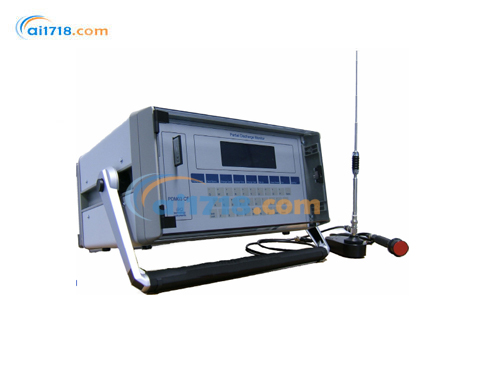

?除了暫態地電壓探頭，還配有四個外部天線，專門用于檢測變電站的背景干擾
?同時監測多達12個開關柜
?記錄環境讀數的變化
|
暫態地電壓信號輸入 |
|
|
測量范圍 |
10-52dBmV |
|
分辨率 |
3dB |
|
精度 |
2dB |
|
很大脈沖率 |
880Hz |
|
帶寬 |
70Hz |
|
時間差分辨率 |
7ns |
|
數據記錄 |
|
|
記錄周期 |
2分鐘，5分鐘，或15分鐘 |
|
記錄數據 |
日期和時間 |
|
每個通道的分貝值 |
|
|
每個通道的自動電平控制 |
|
|
每個通道的計數數目（僅適用于定位模式） |
|
|
電源周期計數樹木（僅適用于定位模式） |
|
|
數據文件 |
|
|
文件尺寸 |
4Mbytes固定 |
|
文件名 |
data.txt |
|
文件類型 |
ASCll text(DOS) |
|
很小磁盤儲存時間 |
|
|
TEV模式 |
2分鐘記錄周期下，57天 |
|
5分鐘記錄周期下，142天 |
|
|
15分鐘記錄周期下，428天 |
|
|
定位模式 |
2分鐘記錄周期下，22天 |
|
5分鐘記錄周期下，55天 |
|
|
15分鐘記錄周期下，167天 |
|
|
顯示器 |
|
|
型號 |
4×20字符，液晶顯示器 |
|
電源要求 |
|
|
標簽電壓 |
100-240V 50-60Hz |
|
工作范圍 |
85V-264V |
|
耗電量 |
25VA |
|
保險絲 |
3A,T型（抗涌流保險絲） |
|
連接頭 |
|
|
電源 |
IEC切換式保險絲插頭 |
|
通道輸入 |
BNC |
|
測試源輸出 |
BNC |
|
串行端口 |
9線RS232 |
|
報*系統觸點 |
3線絲扣式接線盒 |
|
尺寸 |
|
|
尺寸 |
420mm×400mm×190mm |
|
重量 |
10kg |
|
環境 |
|
|
工作溫度 |
0-55 oC |
|
濕度 |
20-85%相對濕度，無凝露 |
|
IP等級 |
21 |
|
硬件 |
|
|
處理器 |
Intel XScale?PXA255處理器 |
|
實時時鐘 |
精度±1分鐘/每月 |
|
電池備份 |
RAM和實時時鐘，3V鋰電池 |
|
數據保持時間 |
10年 |
|
PD Monitor文檔 |
|
-
