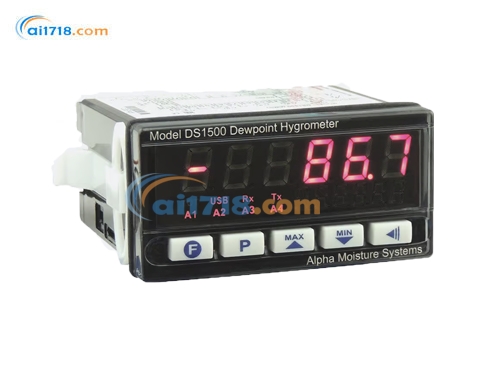

英國Alpha 阿爾法 DS1500露點儀顯示屏由愛儀器儀表網代理，本產品精密的面板安裝單通道顯示屏，與兼容的露點變送器一起使用時，旨在增強各種氣體和干燥壓縮空氣系統中的連續微量水分測量?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
DS1500露點儀顯示屏產品描述
DS1500 露點濕度計需安裝在安全區域，若用于危險區域則需配備 Exd 外殼 。它是一款面板安裝的單通道指示器，與 AMT、PDT 和 AMT - Ex 露點變送器兼容，通過這些變送器獲取數據 。測量結果可顯示為 °C 露點、°F 露點、ppm (v)、ppb (v)、g/m3 或 lbs/MMSCF 等單位，在大型六位紅色 LED 顯示屏上呈現 。該設備具備數據傳輸和報*功能，可通過 0 - 20mA 或 4 - 20mA 隔離重傳信號輸出測量值，還設有四個可編程報*繼電器。同時，支持 RS485/MODBUS (RTU) 串行通信，方便遠程獲取測量值、報*狀態和儀器信息。
DS1500露點儀顯示屏產品特性與優勢
通信功能強大：支持 RS485/MODBUS (RTU) 串行通信，可遠程查詢測量值、報*狀態和儀器信息，方便系統集成和遠程監控 。數據格式為 8 位數據位、無校驗位、1 位停止位，波特率可選，*大地址數為 247 。
報*功能多樣：配備四個報*繼電器，其中兩個為轉換型（SPDT），兩個為常開型（SPST - NO） ，可根據需求靈活設置報*條件，觸點額定值能滿足多種電路需求 。
適配性良好：與 AMT、PDT 和 AMT - Ex 露點變送器兼容，可搭配不同變送器滿足多種使用場景需求 。
輸出靈活：提供 0 - 20mA 或 4 - 20mA 線性重傳輸出，用戶可根據實際需求選擇，輸出精度可達 ±0.5% *大顯示值 ，負載阻抗*大為 500Ω 。
操作方便：通過前面板鍵盤可實現儀器配置，無需更改硬件，方便快捷 。
防護和認證齊全：前面板密封達到 IP54 防護等級，具備 CE 認證，符合 BS EN61326 - 1 電磁兼容性標準和 BS EN 61010 - 1 安全標準 。
顯示直觀：采用紅色 7 段 6 位主顯示屏，清晰顯示測量值，還有 1 - 4 號報*狀態 LED 指示燈 。
技術參數
顯示單元（DS1500）
| 參數 | 數值 |
|---|---|
| 顯示類型 | 6 位紅色七段 LED 主顯示屏 |
| 報*指示 | 4 個報*狀態 LED 指示燈 |
| 電源 | AC/DC 100 - 240 V ±10%，50/60 Hz |
繼電器輸出
| 參數 | 數值 |
|---|---|
| 繼電器 1 和 2 | 單刀雙擲（SPDT），3 A 阻性負載（240 V AC/30 V DC） |
| 繼電器 3 和 4 | 單刀單擲常開（SPST - NO），1.5 A 阻性負載（250 V AC/30 V DC） |
線性變送輸出
| 參數 | 數值 |
|---|---|
| 輸出范圍 | 0 - 20 mA 或 4 - 20 mA（與所選單位線性對應） |
| 精度 | ±0.5%（*大顯示值） |
| 負載阻抗 | ≤500 Ω |
串行通信
| 參數 | 數值 |
|---|---|
| 協議 | MODBUS RTU |
| 數據格式 | 8 位數據位，無校驗，1 位停止位 |
| 物理層 | RS485 |
| *大地址數 | 247 |
| 波特率 | 可選 1200/2400/4800/9600（默認）/19200/38400/57600 bps |
環境與安全
| 參數 | 數值 |
|---|---|
| 認證 | CE 認證，符合 BS EN61326 - 1（EMC）和 BS EN 61010 - 1（安全） |
| 防護等級 | 前面板 IP54 |
| 工作溫度 | 5°C 至 50°C |
| 相對濕度 | 0 - 90%（無冷凝） |
| 保修期 | 12 個月（零部件及工藝缺陷） |
尺寸與電氣連接
| 參數 | 數值 |
|---|---|
| 面板開孔尺寸 | 93 mm × 45 mm（3.66" × 1.77"） |
| 外形尺寸 | 高 96 mm × 寬 48 mm × 深 76.5 mm（3.78"× 1.89" × 3.01"） |
| 重量 | 約 230 g |
兼容設備
| 設備類型 | 型號 | 功能 |
|---|---|---|
| 變送器（安全區域） | AMT/PDT | 直接安裝于安全區域，與 DS1500 配套使用 |
| 變送器（危險區域） | AMT - Ex | 需配合隔離器安裝于危險區域，信號傳輸至安全區域的 DS1500 顯示 |
| 隔離器 | 專用隔離器 | 用于危險區域與安全區域的信號隔離，配合 AMT - Ex 使用 |
注意事項
DS1500產品規格
顯示單元（DS1500）
| 參數 | 數值 |
|---|---|
| 顯示類型 | 6 位紅色七段 LED 主顯示屏 |
| 報*指示 | 4 個報*狀態 LED 指示燈 |
| 電源 | AC/DC 100 - 240 V ±10%，50/60 Hz |
|
DS1500參數文檔 |
|
繼電器輸出
| 參數 | 數值 |
|---|---|
| 繼電器 1 和 2 | 單刀雙擲（SPDT），3 A 阻性負載（240 V AC/30 V DC） |
| 繼電器 3 和 4 | 單刀單擲常開（SPST - NO），1.5 A 阻性負載（250 V AC/30 V DC） |
線性變送輸出
| 參數 | 數值 |
|---|---|
| 輸出范圍 | 0 - 20 mA 或 4 - 20 mA（與所選單位線性對應） |
| 精度 | ±0.5%（*大顯示值） |
| 負載阻抗 | ≤500 Ω |
串行通信
| 參數 | 數值 |
|---|---|
| 協議 | MODBUS RTU |
| 數據格式 | 8 位數據位，無校驗，1 位停止位 |
| 物理層 | RS485 |
| *大地址數 | 247 |
| 波特率 | 可選 1200/2400/4800/9600（默認）/19200/38400/57600 bps |
環境與安全
| 參數 | 數值 |
|---|---|
| 認證 | CE 認證，符合 BS EN61326 - 1（EMC）和 BS EN 61010 - 1（安全） |
| 防護等級 | 前面板 IP54 |
| 工作溫度 | 5°C 至 50°C |
| 相對濕度 | 0 - 90%（無冷凝） |
| 保修期 | 12 個月（零部件及工藝缺陷） |
尺寸與電氣連接
| 參數 | 數值 |
|---|---|
| 面板開孔尺寸 | 93 mm × 45 mm（3.66" × 1.77"） |
| 外形尺寸 | 高 96 mm × 寬 48 mm × 深 76.5 mm（3.78"× 1.89" × 3.01"） |
| 重量 | 約 230 g |
兼容設備
| 設備類型 | 型號 | 功能 |
|---|---|---|
| 變送器（安全區域） | AMT/PDT | 直接安裝于安全區域，與 DS1500 配套使用 |
| 變送器（危險區域） | AMT - Ex | 需配合隔離器安裝于危險區域，信號傳輸至安全區域的 DS1500 顯示 |
| 隔離器 | 專用隔離器 |
用于危險區域與安全區域的信號隔離，配合 AMT - Ex 使用 |
-
