法國CA B102電流鉗由愛儀器儀表網代理，該產品專為測量絕緣故障引起的接地泄漏電流而設計。它能夠在故障導致設備停運前對故障進行定位和診斷，從而避免設備安裝系統停機?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

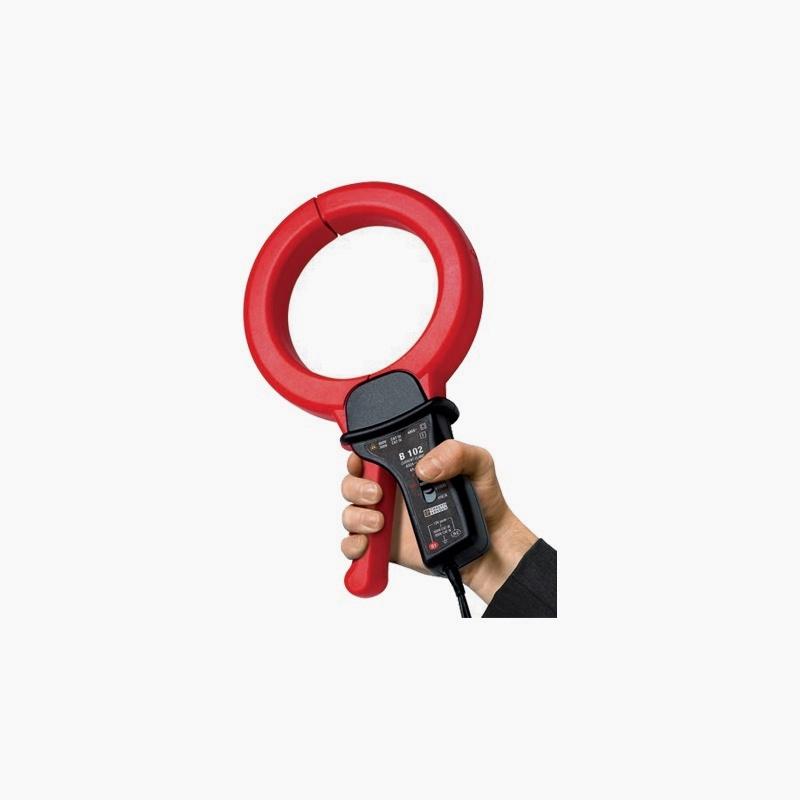

法國CA B102電流鉗產品簡介
B102 鉗形表可測量低至 500 微安（μA）的泄漏電流或剩余電流，且可與配備交流毫伏（mV AC）量程的萬用表配合使用。該鉗形表既能測量接地回路中的電流，也能測量泄漏電流。它可在帶電設備上使用，用于檢測單相和三相電網接地電路中的絕緣故障。對于三線三相系統，需使用人工中性點箱。
B 系列僅有 B102 這一款型號，該型號專為測量絕緣故障引起的接地泄漏電流而設計。它能夠在故障導致設備停運前對故障進行定位和診斷，從而避免設備安裝系統停機。
B102 是專為大電流電路中的小電流故障定位設計的儀器。其可測量 500 微安（μA）及以上的差動電流或泄漏電流，在連續使用狀態下，*大可測量 400 安培（A）的電流（*大 400A）。
B102 具備兩個測量量程，分別為 1 毫伏 / 毫安（mV/mA）和 1 毫伏 / 安培（mV/A）。
作為一款泄漏電流檢測儀，B102 可用于單相或多相系統，無論系統中電流是否同相、是否平衡均可適用。此外，B102 也可作為高精度鉗形電流探頭使用。其鉗口開口尺寸為 115 毫米（mm），動態測量范圍為 500 微安（μA）至 400 安培（A），是一款功能多樣的儀器，在不平衡電路分析、泄漏電流測量及接地回路電流測量中具有極高的實用價值。當與人工中性點配合使用時，B102 還可用于無中性點的三相電路故障電流測量。
參考條件：
溫度：23°C±3 開爾文（K）
相對濕度：20% 至 75% RH
信號：正弦波信號，頻率 48 至 65 赫茲（Hz），失真度＜1%，無直流分量
外部磁場：＜40 安培 / 米（A/m），無交流磁場
無載流外部導體
測量時導體居中放置
負載阻抗：≥10 兆歐（MΩ）/≤100 皮法（pF）
| 訂購項目（To order） | 說明（Description） | 參考編號（Reference） |
|---|---|---|
| 交流電流鉗形表型號（AC current clamp model） | B102（含操作手冊） | P01120083 |
| 附件（Accessories）： | AN1 人工中性點箱（參見第 13 章） | P01197201 |
| 硬質包裝盒（尺寸 320×255×75 毫米） | P01298004 |
4 安培量程（Calibre 4 A）
| 一次電流（Primary current） | 精度（相對于輸出信號的百分比） | 相移（Phase shift） |
|---|---|---|
| 0.5 毫安至 10 毫安（0.5 mA .. 10 mA） | ≤ 3% + 1 毫伏（≤ 3 % + 1 mV） | 未規定（not specified） |
| 10 毫安至 100 毫安（10 mA .. 100 mA） | ≤ 0.5% + 0.5 毫伏（≤ 0.5 % + 0.5 mV） | ≤ 15° |
| 100 毫安至 4 安培（100 mA .. 4 A） | ≤ 0.5% + 0.5 毫伏（≤ 0.5 % + 0.5 mV） | ≤ 10° |
400 安培量程（Calibre 400 A）
| 一次電流（Primary current） | 精度（相對于輸出信號的百分比） | 相移（Phase shift） |
|---|---|---|
| 0.5 毫安至 10 毫安（0.5 mA .. 10 mA） | ≤ 0.5% + 0.5 毫伏（≤ 0.5 % + 0.5 mV） | 未規定（not specified） |
| 10 安培至 200 安培（10 A .. 200 A） | ≤ 0.35% + 0.5 毫伏（≤ 0.35 % + 0.5 mV） | ≤ 1° |
| 200 安培至 400 安培（200 A .. 400 A） | ≤ 0.35% + 0.5 毫伏（≤ 0.35 % + 0.5 mV） | ≤ 0.7° |
帶寬：30 千赫茲（kHz）至 1 千赫茲（kHz）（取決于電流值）
*大電流：頻率≤1 千赫茲（kHz）時，連續交流電流 400 安培（A AC）
峰值電流：＜1000 安培（A）
負載阻抗：≥10 兆歐（MΩ）/100 皮法（pF）
*大輸出電壓：電子保護電路將電壓限制在*大峰值 6 伏（V）
溫度影響：測量值偏差≤100ppm / 開爾文（K），或每 10 開爾文（K）偏差≤輸出信號的 0.1%
鄰近導體影響：50 赫茲（Hz）時，典型值為 0.4 毫安 / 安培（mA/A）
外部磁場影響：50 赫茲（Hz）時，相對于 400 安培量程 / 米（m）：
4 安培量程：≤60 毫安（mA）
400 安培量程：≤0.1 安培（A）
導體在鉗口中位置的影響：
非剩余電流：50/60 赫茲（Hz）時，≤讀數的 0.1%
剩余電流：50/60 赫茲（Hz）時，≤讀數的 0.2%
額定交流電流上疊加直流電流的影響：當直流電流為 1 安培（A）時：
4 安培量程：≤1 毫安（mA）
400 安培量程：≤0.1 安培（A）
頻率影響：
4 安培量程：≤2%
400 安培量程：30 赫茲（Hz）至 1 千赫茲（kHz）范圍內≤0.5%（1 千赫茲時*大電流限制為 100 安培）
測量儀器輸入阻抗（Ze）的影響：
4 安培量程：E% = [Ze/(Ze+4.8) - 1]×100
400 安培量程：E% = [Ze/(Ze+0.0048) - 1]×100
安全規格（SAFETY SPECIFICATIONS）
電氣安全：該儀器在一次側、二次側與防護裝置下方可握持部件之間采用雙重絕緣或加強絕緣，符合以下標準：
EN 61010-1 版本 2（Ed. 2）：2001
EN 61010-2-031 版本（Ed.）2002
EN 61010-2-032 版本（Ed.）2003
600 伏（V）III 類過電壓類別，污染等級 2
300 伏（V）IV 類過電壓類別，污染等級 2
電磁兼容性：符合 CE 認證要求，且符合 EN 61326-1 標準（版本 97）+ 修訂版 A1（版本 98）+ 修訂版 A2（版本 01）：
發射：符合 B 類設備（家用）的相關規定
抗擾度：符合工業場所間歇運行設備的相關規定
機械規格（MECHANICAL SPECIFICATIONS）
工作溫度：-10°C 至 + 55°C
儲存溫度：-40°C 至 + 70°C
鉗口*大容納能力：
電纜：直徑 112 毫米（mm）
匯流排：1 條 20×50 毫米（mm）的匯流排
外殼防護等級：
鉗口閉合時：IP40（符合 NF EN 60529 標準，版本 95）
鉗口打開時：IP30
頻率響應（FREQUENCY RESPONSE）
4 安培量程（4 A calibre）
2 安培（A）時的頻率響應：1 伏 / 安培（V/A）量程
典型測量誤差（Typical error on measurement）：20%、10%、0%
頻率（赫茲，Hz）：10Hz、100Hz、1000Hz、10000Hz、100000Hz
2 安培（A）時的頻率響應：1 伏 / 安培（V/A）量程
典型相移（Typical phase shift）：30°、20°、10°、0°、-10°、-20°、-30°、-40°、-50°
頻率（赫茲，Hz）：10Hz、100Hz、1000Hz、10000Hz、100000Hz
400 安培量程（400 A calibre）
100 安培（A）時的頻率響應：1 毫伏 / 安培（mV/A）量程
典型測量誤差（Typical error on measurement）：20%、10%、0%、-10%（標注 1117）
頻率（赫茲，Hz）：10Hz、100Hz、1000Hz、10000Hz、100000Hz
100 安培（A）時的頻率響應：
典型相移（Typical phase shift）：10°、0°、-10°、-20°、-30°
頻率（赫茲，Hz）：10Hz、100Hz、1000Hz、10000Hz、100000Hz
電氣規格（ELECTRICAL SPECIFICATIONS）
電流范圍：交流 0.5 毫安（mA）至 4 安培（A）；交流 0.5 安培（A）至 400 安培（A）
輸出信號：交流 1 毫伏 / 毫安（mV AC /mA AC）（4 安培時輸出 4 伏）；交流 1 毫伏 / 安培（mV AC / A AC）（400 安培時輸出 0.4 伏）
工作相對濕度：0 至 85% 相對濕度（RH），當溫度高于 35°C 時，相對濕度呈線性下降
工作海拔：0 至 2000 米（m）
跌落測試：1 米（符合 NF EN 61010-2-032 標準）
自熄性：
外殼：符合 UL94 標準的 V0 級
鉗口：符合 UL94 標準的 V2 級
尺寸：285×175×43 毫米（mm）
重量：約 1.3 千克（kg）
顏色：
外殼：深灰色
鉗口：紅色
輸出端：雙絕緣電纜，長度 1.5 米（m），末端配有 2 個帶絕緣的彎角式 4 毫米（mm）香蕉插頭（公頭）
-
