產品簡介：

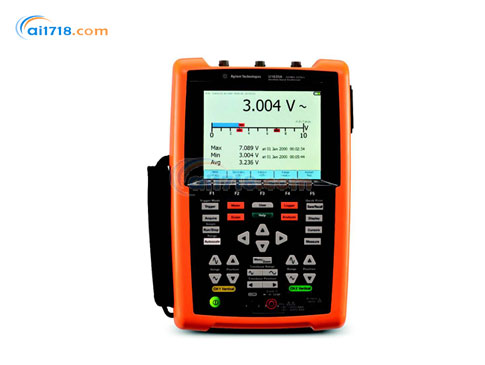

? U1610A 是全球*配有VGA 顯示屏的手持式示波器
? 提供浮置測量功能和雙CAT III 600 V 隔離通道
? 該示波器可從脈沖寬度調制電路、輸入、瞬時和馬達啟動序列等信號中捕獲更多波形
? 類似臺式機的顯示屏和雙窗口縮放功能支持您輕松識別并放大問題區域，以進行更詳細地分析
? 可以輕松地查看信號詳情和檢測毛刺
產品特點：
? CATIII 600V 隔離通道
? 高達 2GSa/s 采樣率
? 高達 2Mpts 記錄長度
? 5.7 英寸 VGA TFT LCD 顯示屏（640x320 分辨率）
? 3 種視圖模式顯示（室內、室外、夜視）
? 雙窗口縮放和數學函數
? 10,000 計數數字萬用表
? Datalogger功能
? USB2.0 全速 IO 接口
|
|
U1610A |
U1620A |
|||||
|
技術指標 |
|
|
|||||
|
垂直系統 |
|
|
|||||
|
帶寬(-3dB)1 |
100 MHz |
200 MHz |
|||||
|
直流垂直增益精度1 |
全量程的±4% |
||||||
|
|
全量程等于8格 |
||||||
|
雙光標精度1 |
±｛直流垂直增益精度+0.4%全量程(~1*低有效位(LSB))｝ |
||||||
|
|
±｛4%全量程±0.4%全量程(~1 LSB)｝ |
||||||
|
特征 |
|
|
|||||
|
采集 |
|
|
|||||
|
*大采樣率 |
1GSa/s交叉，每通道500MSa/s |
2GSa/s交叉，每通道1GSa/s |
|||||
|
*大波形存儲器深度 |
120Kpts/通道(交叉)， 60Kpts/通道(無交叉) |
2Mpts/通道(交叉)， 1Mpts/通道(無交叉) |
|||||
|
垂直分辨率 |
8位 |
||||||
|
峰值檢測 |
>10ns |
>5ns |
|||||
|
平均值 |
可在2至8192之間選擇，以2的指數冪為增量 |
||||||
|
濾波器 |
10kHz和20MHz帶寬限制器 |
||||||
|
內插 |
(Sin x)/x |
||||||
|
垂直系統 |
|
|
|||||
|
模擬通道 |
通道1和通道2同時采集 |
||||||
|
計算得出的上升時間 |
3.20ns(典型值) |
1.75ns(典型值) |
|||||
|
垂直標度 |
2mV/格至50V/格 |
||||||
|
*多輸入 |
CAT III 600V(使用10：1探頭) |
||||||
|
|
CAT III 300V(直接) |
||||||
|
偏置(位置)范圍 |
±4格 |
||||||
|
動態范圍 |
±8格 |
||||||
|
輸入阻值 |
1MΩ±1%≈22pF±3Pf |
||||||
|
耦合 |
直流、交流 |
||||||
|
帶寬限制 |
10kHz和20MHz(可選) |
||||||
|
通道間隔離(通道采用相同的伏特/格設置) |
CAT III 600V |
||||||
|
探頭 |
U1560-60002 1∶1無源探頭 |
||||||
|
|
U1560-60002 10∶1無源探頭 |
||||||
|
|
U1560-60002 100∶1無源探頭 |
||||||
|
探頭衰減因數 |
1x，10x，100x |
||||||
|
探頭補償輸出 |
5Vpp，1kHz |
||||||
|
噪聲峰峰值(典型值) |
全量程的3%或5mVpp，取兩者中的較大值 |
||||||
|
直流垂直偏置(位置)精度 |
±0.1格±2mV±1.6%偏置值 |
||||||
|
單一光標精度 |
±｛直流垂直增益精度+直流垂直偏置精度+0.2%全量程(~?*低有效位(LSB))｝ |
||||||
|
|
±｛4%全量程±0.1格±2mV±1.6%偏置值±0.2%全量程(~?LSB)｝ |
||||||
|
水平系統 |
|
|
|||||
|
量程 |
5ns/格~50s/格 |
2ns/格~50s/格 |
|||||
|
分辨率 |
100ps(5ns/格時) |
40ps(2ns/格時) |
|||||
|
時基精度 |
25ppm |
||||||
|
參考位置 |
左，中，右 |
||||||
|
時延范圍(預觸發) |
1屏幕寬度或120μs(取兩者中的較小值) |
1屏幕寬度或1ms(取兩者中的較小值) |
|||||
|
時延范圍(后觸發) |
50ms~500s |
20ms~500s |
|||||
|
時延分辨率 |
100ps(5ns/格時) |
40ps(2ns/格時) |
|||||
|
時延測量精度 |
相同通道：±0.0025%讀數±0.17%屏幕寬度±60ps |
||||||
|
|
通道間：±0.0025%讀數±0.17%屏幕寬度±120ps |
||||||
|
模式 |
主模式、縮放、XY、滾動 |
||||||
|
水平平移和縮放 |
雙窗口縮放 |
||||||
|
特征(續) |
|
|
|||||
|
觸發系統 |
|
|
|||||
|
信號源 |
通道1、通道2、外部通道 |
||||||
|
模式 |
普通模式、單一模式、自動模式 |
||||||
|
類型 |
邊沿、毛刺、TV、第N個邊沿、CAN、LIN |
||||||
|
自動定標 |
找到或顯示活動中的通道，在編號*高的通道上設置邊沿觸發類型，在示波器通道上設置垂直靈敏度 , 時基顯示為~2 |
||||||
|
|
要求*小電壓>10mVpp,0.5%占空比 ,*低頻率>50Hz |
||||||
|
釋抑時間 |
60ns～10s |
||||||
|
量程 |
距中心屏幕±6格 |
||||||
|
靈敏度 |
≥10mV格:0.5格 |
||||||
|
|
<10mV/格:大于1格或5mV |
||||||
|
觸發電平精度 |
±0.6格 |
||||||
|
耦合模式 |
交流 (~10 Hz)、直流、低頻抑制 (~35 kHz)、高頻抑制 (~35 kHz) |
||||||
|
外部觸發 |
|
|
|||||
|
·輸入阻抗 |
1MΩ≈10pF |
||||||
|
·*大輸入 |
CAT III 300V |
||||||
|
·量程 |
直流耦合:觸發電平±5V |
||||||
|
·帶寬 |
100kHz |
||||||
|
測量 |
|
|
|||||
|
自動測量 |
時延/占空比(+/–)、下降/上升時間、頻率、周期、相移、T *大值、T |
||||||
|
波形數學函數 |
CH1+CH2,CH1–CH2,CH2–CH1,CH1×CH2,CH1/CH2,CH2/CH1,d/dt(CH1),d/dt |
||||||
|
光標 |
△V:光標之間的電壓差 |
||||||
|
|
△V:光標之間的時間差 |
||||||
|
FFT點 |
1024 |
||||||
|
FFT窗口 |
矩形、Hamming、Hanning、Blackman-Harris、平頂 |
||||||
|
顯示系統 |
|
|
|||||
|
顯示屏 |
5.7英寸TFTLCDVGA彩色顯示屏(具備戶外可讀性) |
||||||
|
分辨率 |
VGA(屏幕區域):640垂直點乘以480水平點 |
||||||
|
控制 |
打開/關閉矢量、打開/關閉sin |
||||||
|
實時時鐘 |
日期和時間(可調) |
||||||
|
語言 |
10種語言(可選) |
||||||
|
內置幫助系統 |
按下[Help]按鈕即可顯示快速功能幫助 |
||||||
|
存儲系統 |
|
||||||
|
保存/調用(非易失性存儲器) |
可在內部保存和調用10種設置和波形 |
||||||
|
存儲模式 |
USB2.0全速主機端口 |
||||||
|
|
||||||
|
|
數據格式:.csv |
||||||
|
I/O |
USB2.0全速主機,USB2.0全速客戶端 |
||||||
|
打印機兼容性2 |
PCL噴墨打印機、PCL激光打印機 |
||||||
|
*大讀數速率 |
10,000個計數，提供自動極性指標 |
||||||
|
電壓 |
CAT II 1000V或CAT III 600V |
||||||
|
功能 |
量程 |
分辨率 |
精度 |
輸入阻抗(標稱值) |
測試電流 |
||
|
DCV |
1000.0mV |
0.1mV |
0.09%+5 |
11.11MΩ |
|
||
|
|
10.000V |
0.001V |
0.09%+2 |
10.10MΩ |
|
||
|
|
100.00V |
0.01V |
|
10.01MΩ |
|
||
|
|
1000.0V2 |
0.1V
