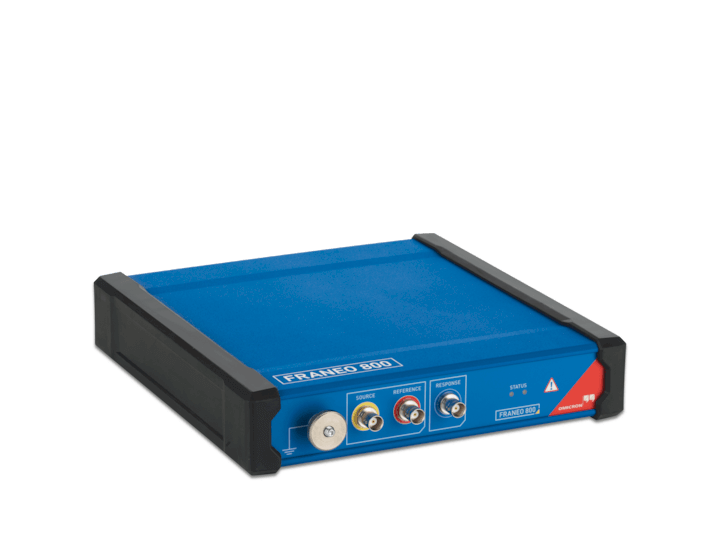

?FRANEO 800(頻率響應分析儀)的用途是對于變壓器經過運輸或者經過大電流沖擊之后對其機械和電氣完整性進行測試。
?FRANEO 800采用了SFRA(掃頻響應分析)原理，在一個很寬的頻率范圍內測量變壓器的電氣傳遞函數。
?FRANEO 800可以發現繞組的缺陷和鐵芯的故障 - 因此有助于提高變壓器的可靠性、減少維護費用并避免代價高昂的意外事故。
?FRANEO 800由Primary Test ManagerTM（PTM）軟件操作，可為您支持診斷測試丶狀態評估和簡易的數據管理。使用 PTM 操作FRANEO 800符合適用的國際 IEC 和 IEEE 標準和指引，同時可將測試時間降至*低。
FRANEO 800掃頻響應分析儀主要功能：
?擁有SFRA測試領域很高的動態測量范圍（>150 dB）
?完全符合IEC60076-18及IEEE C57.149標準
?采用了創新性的連接技術，測試結果可重復再現
?帶引導的接線測試流程，簡化分析評估，無需專家知識
?采用智能掃頻算法，測量速度快
?體積非常小巧，結構非常緊湊
FRANEO 800掃頻響應分析儀應用：
FRANEO 800用于在下述情況下對變壓器進行測試：
?短路故障后
?運輸前或后
?經受了高值的暫態故障電流
?被監測量的顯著變化（例如油中可溶解氣體）或者安全停運
還可以完成下列測試：
?例行的變壓器狀態測量
?對傳統測試過程中所發生的異常事件進行驗證測量
FRANEO 800 軟件包
對電力變壓器進行掃頻相應分析(SFRA) 的組合包，包括FRANEO 800 儀器，專用的套管和法蘭連接件，鋁編織帶以及運行測試的 PTM軟件。
P0005860
FRANEO 800 快速連接套件
短套管用夾鉗組
2 × 短的鋁編織帶 (1.5 m / 5 ft) 和
2 ×夾鉗放置于一個便攜包內
P0006313
快速連接升級選項
1 × 運輸袋
2 ×帶環形參考接地連接的一體式電纜和易于連接的夾具
2 ×接地線(1 m / 3 ft)
2 ×接地線(2 m / 7 ft)
P0006324
FRANEO 800
說明
訂貨號
P0005861
| FRANEO 800規格 | |
| 總體 | |
| 頻率范圍 | 1 Hz ... 30 MHz |
| 信號源輸出 | |
| 輸出阻抗1 | 50 Ω (± 2%) |
| 連接頭 | BNC |
| 幅值 | 10 Vpp (在 50 Ω) |
| 動態范圍1 | > 150 dB(+10 dB ... < -140 dB 基底噪聲) |
| 衰減/準確度1 | |
| 準確度典型值 | ± 0.1 dB (低至 -50 dB) 與±0.3 dB (從 -50 dB 到 -100 dB) |
| 保證精度 | ± 0.3 dB (低至 -50 dB) 與±0.5 dB (從 -50 dB 到 -100 dB) |
| 機械參數 | |
| 尺寸 (寬 x 高 x 深) | 252 x 53 x 265 mm/10 x 2 x 10.4 in |
| 重量 | 1.8 kg / 4 lb(不含測量電纜) |
| 環境 | |
| 溫度工作 | -10 °C ... + 55 °C / + 14 °F ... + 131 °F |
| 存儲 | -35 °C ... + 55 °C / + 31 °F ... + 131 °F |
| 相對濕度 | 20% ... 95%， 不結露 |
| PTM的系統要求 | |
| 操作系統 |
Windows 10?， 64-bit Windows 8? and 8.1?， 64-bit Windows 7? SP1， 32-bit and 64-bit |
| CPU |
多核系統 2 GHz 或更快 單核系統 2 GHz 或更快 |
| 內存 | *小 4 GB (8 GB) |
| 硬盤 | *小 5 GB 可用空間 |
| 存儲設備 | DVD-ROM 驅動器 |
| 圖形適配器 | 超級 VGA (1280×768) 或更高分辨的顯示適配器和監視器2 |
| 接口 | USB 2.03, 以太網接口4 |
| 安裝的軟件5 | Microsoft Office® 2016， Office® 2013，Office® 2010 or Office® 2007 |
| 1 黑體標記為推薦的系統要求 | |
| 2 推薦圖形適配器支持Microsoft® DirectX 9.0 或以上 | |
| 3 操作 FRANEO 800和DIRANA 需要使用 USB 2.0 | |
| 4 操作 CPC 100 和CIBANO 500 需要使用以太網接口 | |
| 5 可選的 Microsoft Office® 界面功能所需要安裝的軟件 | |
| FRANEO 800軟件包和附件 | ||
| 軟件包 | 說明 | 訂貨號 |
| FRANEO 800 軟件包 | 此軟件包， 用于電力變壓器的掃頻響應分析 (SFRA) 隨同供貨有 FRANEO 800 和 Primary Test ManagerTM | VE000661 |
| 附件 | ||
| 短套管用夾鉗組 | 2 個短的鋁編織帶 (1.5 m / 5 ft) 和2 個夾鉗放置于一個便攜包內 | VEHZ0673 |
| 軟件 | ||
| “PTM 數據同步”模塊 |
單獨的數據同步和備份模塊 可供*多 3 個用戶 可供*多 10 個用戶 可供*多 25 個用戶 1 個用戶升級 |
VESM0677 VESM0678 VESM0679 VESM0680 |
|
OMICRON FRANEO 800掃頻響應分析儀說明文檔 |
|
|
-
