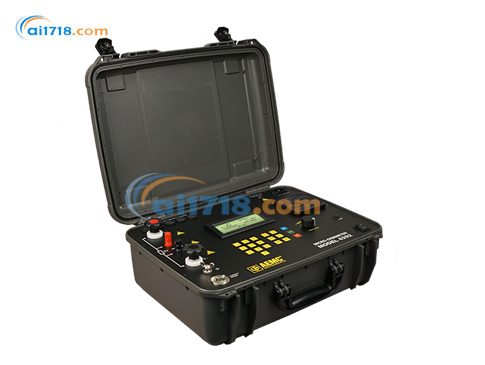

美國AEMC　Model 6292 微歐表

美國AEMC Model 6292微歐表由愛儀器儀表網代理，本產品可通過字母數字鍵盤進行操作和配置，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

Model 6292 微歐表描述

6292 型高電流微歐姆計是一款便攜式微處理器控制儀器。它具有優化的濾波器和保護功能，適用于變電站的測量。6292 型可用于*測量高壓斷路器、開關、母線等的極低接觸電阻，測試電流高達 200A。
測量精度通過zui先進的信號放大系統保證，無偏移，長期穩定性高。電阻讀數顯示在字母數字顯示屏上，分辨率高達 4? 位。它允許測量高達 1Ω 的電阻，分辨率為 0.1μΩ。

Model 6292 微歐表產品包裝

• 6292 型微歐計，目錄編號 2129.83
• USB 數據線（5 英尺），目錄編號 2140.46
• 大型經典工具包，目錄編號 2133.71
• 一對 25 英尺開爾文夾（200A - 河馬夾），目錄編號 2129.72
• 110V 美國電源線，目錄編號 5000.40
• 1 個 4GB USB 閃存盤，包含 Dataview® 軟件和用戶手冊
• 帶夾子的綠色接地導線，目錄編號 2129.88

為了使儀器發揮*佳性能并確保您的安全，您必須仔細閱讀隨附的操作說明，并遵守使用注意事項。只有經過培訓的合格操作人員才能使用本產品。

Model 6292 微歐表測量類別（CAT）定義

• CAT IV：對應于在一次供電（<1000V）進行的測量。例如：一次過流保護裝置、紋波控制單元和電表。
• CAT III：對應于在建筑物安裝中配電層面進行的測量。例如：固定安裝中的硬線連接設備和斷路器。
• CAT II：對應于在直接連接到配電系統的電路上進行的測量。例如：對家用電器和便攜式工具的測量。

使用注意事項

• 如果不按照制造商建議的方式使用儀器，儀器提供的保護可能會受到影響。
• 在閱讀用戶手冊之前，請勿嘗試使用本儀器進行任何測試。
• 測試只能在斷電電路上進行！切勿將設備連接到帶電電路。
• 微歐計必須通過接地端子或電源線連接到接地端。
• 確保電源線始終可觸及，以便在儀器因任何原因需要快速拔下時能夠操作。在對儀器進行任何維修之前，務必先拔下電源線。
• 請勿堵塞進氣口或風扇，以免過熱。
• 在測量斷路器時，其觸點必須閉合并連接到接地端。連接到接地端的一端必須連接到 C - 端子。
• 確保端子相對于接地端和其他端子沒有任何電壓。在變電站中，在斷開的點會發現相對于接地端的高電位。這些電位是由電磁場的存在引起的，按照上述說明操作可將其降至*低。
• 確保電流連接良好，以避免潛在的過熱情況。
• 操作儀器的電流端子時要小心。電流連接處可能會出現高溫。
• 測量過程中切勿連接或斷開電纜。如果必須進行更改，請先按下停止按鈕。
• 微歐計絕不能在爆炸環境中使用，如通風不良的電池室和封閉空間。
• 儀器、測試線和測量導線必須無缺陷，如果有任何損壞跡象（絕緣破裂、燒焦等），應予以更換。
• 切勿超過規格中規定的安全值。

控制功能

1. 進氣口
2. 電流輸出端子（C +）
3. 電壓端子（P +）
4. 電壓端子（P -）
5. 電流輸出端子（C -）
6. 接地端子
7. 電流探頭連接器
8. 液晶顯示屏
9. 保險絲
10. 電源線連接器
11. 風扇
12. 字母數字鍵盤和功能按鈕
13. 旋轉測試旋鈕
14. USB 通信端口
15. 電源開關

電流探頭連接器

1. 電流探頭正電源（+9 VDC）
2. 電流探頭負電源（接地）
3. 未連接
4. 電流探頭輸出信號（+）
5. 電流探頭輸出信號（-）

注：正電源*大可提供 80mA 電流。

鍵盤和功能按鈕

6292 型微歐計可通過字母數字鍵盤進行操作和配置。鍵盤可讓您為對象（測試組）命名、輸入日期 / 時間，功能按鈕可讓您選擇多種配置設置。

功能按鈕的功能如下：

• 大寫鎖定：啟用后（上方綠色 LED 亮起表示），顯示屏上輸入的所有字母均為大寫。
• 數字鎖定：啟用后，鍵盤將輸入數字而非字母。
• 菜單：顯示用于配置和儀器設置的主菜單。刪除：刪除字符。
• 保存：保存配置或進入下一級菜單。
• 退出：中止某些功能或返回上一級菜單。
• 模式：在普通模式或 BSG（兩側接地）模式之間選擇。
• 開始：開始測試。
• 停止：停止測試。

旋轉旋鈕

• 按下進入
• 選擇 / 電流調節

旋轉旋鈕有兩個主要用途：（1）在測試過程中調節電流；（2）瀏覽菜單并選擇選項。

• 在固定電流測試中，短按可手動調節測試電流。
• 當顯示主屏幕時，短按將執行菜單按鈕的功能。
• 在菜單中時，旋轉旋鈕可瀏覽列出的選項；短按可選擇突出顯示的選項。
• 在菜單中時，長按旋轉旋鈕兩秒將執行退出按鈕的功能。

安裝 Dataview® 軟件

注意：在安裝軟件和驅動程序之前，請勿將儀器連接到電腦。

1. 將 USB 閃存盤插入可用的 USB 端口（等待驅動程序安裝完成）。
2. 如果啟用了自動運行，應會出現一個自動播放窗口。如果自動運行被禁用，則需要打開 Windows 資源管理器。然后，找到并打開標有 “DataView” 的 USB 閃存盤驅動器，以查看驅動器上的文件。
3. 在自動播放窗口中，選擇 “打開文件夾以查看文件”。
4. 從打開的文件夾視圖中雙擊 Setup.exe，啟動 Dataview® 安裝程序。

注：有關使用 Dataview® 軟件的更多信息，請參考 USB 閃存盤中提供的 6292 型微歐計用戶手冊。

開始使用

*告：在使用本儀器之前，請閱讀用戶手冊和安全*告。在使用本儀器時，必須遵守在高壓帶電系統附近工作的安全程序和規則。儀器產生的電壓和電流可能有危險。

1. 將儀器連接到 120/240V、50/60Hz 的交流電源。
2. 在打開儀器之前，將測試探頭連接到被測設備的相應前面板端子上。
3. 進行測試線短接測試。如果電流未達到預設電流（或測量電阻明顯高于 0Ω），檢查連接并再次嘗試。如果問題仍然存在，請聯系技術支持。

BSG 模式連接示例：
*告：測量過程中請勿連接或斷開測試線。強烈建議進行接地連接，以保護操作人員和設備安全。使用盡可能靠近被測設備的牢固接地點。此接地對于驗證儀器正常工作是必需的。

保存測試結果

• 要保存測試結果，在測試過程中按 “保存” 可獲取部分結果，在測試結束時按 “保存” 可保存*終結果。
• 如果在菜單設置中將自動保存功能設置為 “開”，則每次測試成功完成后，*終結果將自動保存。

建立與儀器的通信

1. 使用隨附的電纜將儀器連接到電腦。
2. 雙擊軟件安裝過程中在桌面上創建的 “微歐計” 圖標，打開控制面板。
3. 從菜單欄中選擇 “儀器”，然后單擊 “連接”，打開 “連接” 對話框。6292 型微歐計的通信速率默認為 57600。

儀器名稱應顯示在 “通信端口” 字段中。如果沒有顯示，請從下拉列表中選擇。

確保 “儀器型號” 字段設置為 6292，“通信速率” 設置為 57600。然后，單擊 “確定”。

配置儀器

連接到儀器。然后從菜單欄中選擇 “儀器”，再單擊 “配置”。將出現 “配置面板” 對話框：
此對話框允許您為以下每個設置配置選項：

• 對象名稱：是測試對象的名稱。此名稱*長可達 20 個字符。
• 測試持續時間：決定測試運行的時長。選擇 “無限制” 選項將使測試持續運行，直到您按儀器上的 “停止” 按鈕手動停止。如果您希望測試有一個確定的結束點，請選擇 “有限”。選擇此選項后，“持續時間” 字段將激活，您可以輸入希望測試運行的秒數。*短為 5 秒，*長為 120 秒。
• 操作模式：決定測試是使用 BSG（兩側接地）模式還是普通模式運行。
• 測試電流：是運行測試時使用的電流?？捎迷O置為 50A、100A、150A 或 200A。您也可以選擇 “手動”，通過儀器上的旋轉旋鈕在測試過程中控制電流水平。
• 語言：指定儀器顯示屏使用的語言。
• 自動保存：指定測試完成時是否自動保存。
• 風扇：定義風扇是始終打開還是以自動模式運行（僅在儀器需要冷卻內部溫度時才打開）。
• 日期格式：選擇儀器使用的日期格式（歐洲或美國格式）。
• 時間格式：指定時間是以 12 小時制（上午 / 下午）還是 24 小時制顯示。

“配置面板” 對話框右側有五個按鈕：

• 從儀器讀取：將此對話框中的選項重置為反映儀器中的當前設置。
• 寫入儀器：將配置設置寫入儀器。
• 設置時鐘：顯示 “日期 / 時間” 對話框。這使您可以將儀器的時間設置為特定的日期和時間，或使儀器的時鐘與電腦的時鐘同步。
• 刪除測試：清除儀器的內存。
  注：確認要繼續刪除操作后，所有對象將立即從內存中刪除，無論您是否通過 “配置面板” 對話框保存了其他任何更改。
• 取消：關閉此對話框，放棄指定的任何更改，且不將其寫入連接的儀器。

下載存儲的測試

1. 要下載存儲的測試，從菜單欄中選擇 “儀器”，然后單擊 “下載”。如果之前未建立連接，將顯示 “連接” 對話框。否則，將出現 “選擇測試” 對話框，顯示儀器中存儲的測試列表。
2. 單擊要下載的測試進行選擇。您可以按住 Ctrl 鍵并單擊進行多選。單擊 “全選” 可選擇所有列出的測試進行下載。選擇完成后，單擊 “下載” 按鈕。
3. 要編輯測試的名稱和其他屬性，請在控制面板左側雙擊測試名稱。
4. 單擊要下載的測試（按住 Ctrl 鍵可選擇多個測試）。然后，單擊 “下載” 按鈕。
5. 要編輯測試的名稱和其他屬性，請在控制面板左側雙擊測試名稱。
