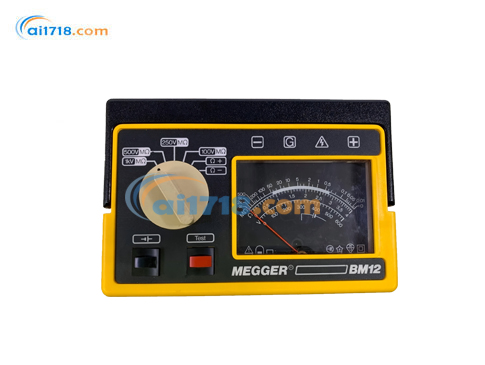

美國Megger BM12/MJ10絕緣導通測試儀兆歐表由愛儀器儀表網代理，本產品BM12作為安全設計，儀器一連接到待測電路，交流電壓量程便立即生效，若電路未斷電，會提前發出*示，避免儀器誤操作。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
BM12/MJ10絕緣導通測試儀兆歐表產品說明
Megger主流絕緣及通斷測試儀 MJ10 與 BM12 是現代化便攜式一體化儀器，旨在實現快速、*的測量。兩款儀器均具備 4 種直流絕緣測試電壓（100V、250V、500V、1000V），且絕緣電阻量程統一，*高可達 2000MΩ；通斷測試方面，可在 0-4Ω 單一量程內，以任意極性進行測量。
（一）供電方式與電壓穩定性
MJ10 測試儀：由低壓手搖發電機供電，該發電機設計獨特，即便在滿負載工況下也易于轉動。低壓發電機與電子逆變器相連，可提供穩定性極高的測試電壓。測量精度不受發電機搖速波動影響，且能在額定電壓下保持穩定 ——1000V 電壓檔下，負載電阻低至 1MΩ 時仍維持額定電壓；500V 電壓檔下，負載電阻低至 0.5MΩ 時依舊保持額定電壓。
BM12 測試儀：與 MJ10 規格參數及電路設計相近，但采用內置可更換電池供電。作為安全設計，儀器一連接到待測電路，交流電壓量程便立即生效，若電路未斷電，會提前發出*示，避免儀器誤操作。盡管該量程按交流電壓校準，但其同時具備自動放電監控功能：對于電纜等含電容的設備，測試完成后，可通過該量程判斷電壓是否已放電至安全水平，確保拆除測試導線時無觸電風險。
（二）核心功能與結構設計
保護端子：每臺儀器均配備保護端子，可避免表面泄漏電流對測量結果產生干擾。其原理是將泄漏電流通過保護端子分流，使其不進入儀器的測量電路。
通斷測試極性反轉：通斷測量功能支持測試電流極性反轉，且無需更換測試導線。操作人員可通過對兩種極性下的測量結果取平均值，消除靜態電動勢等因素的影響。
機身與顯示：儀器機身堅固、重量輕便，外殼采用高強度聚碳酸酯材質；測量結果通過模擬表盤直接顯示，表盤為黑底白刻度，指針采用橙色 “日光顯色” 設計，讀數清晰。
操作方式：通過旋轉開關選擇量程，按下 “測試（Test）” 按鈕啟動測試。其中 MJ10 需在按下按鈕的同時轉動發電機手柄；BM12 的電池艙位于機殼底部，可便捷取用，按下專用按鈕即可檢查電池狀態。
測試導線設計：標配測試導線采用直角連接器，當導線接入儀器的 recessed 端子（嵌入式端子）后，提手可向下折疊覆蓋端子，有效防止測試過程中導線意外脫落。
BM12絕緣導通測試儀兆歐表應用場景
MJ10 與 BM12 測試儀設計注重便捷性與易用性，適用于復雜或大型電氣裝置的測試，以及電氣設備的調試、維修與維護工作，可安全測試以下設備及場景：
電機、發電機、電纜、開關設備、變壓器
配電網絡、工業與民用電氣裝置
各類電氣元件與器具
儀器符合多數國際布線規范要求，包括英國電氣工程師學會（IEE）布線規范及德國 VDE 0100 規范。為滿足上述要求，儀器在電阻量程下的性能完全符合 VDE 0413 第 1 部分與第 4 部分標準。
豐富的絕緣測試電壓量程使儀器適用于多種場景，例如：
需按規范使用 1000V 直流測試的裝置與設備
需用 100V 直流低壓測試的航空航天設備與通信設備
需用 250V 直流測試的 110V-120V 交流系統
此外，可選用帶熔絲探針的測試導線。建議在檢測設備是否與電源隔離（通過電壓測試實現）時使用此類導線，尤其是在高能量場景下。
BM12/MJ10絕緣導通測試儀兆歐表特點
標準直流測試電壓：100V、250V、500V、1000V
保護端子
帶極性反轉功能的通斷測試量程
自動電容電路放電功能
用于檢測帶電電路及監控放電情況的電壓量程
訂購信息
物品（數量）
訂單編號
多電壓模擬式絕緣及通斷測試儀
MJ10/BM12
標準附件
測試導線組，含 2 根黑色測試導線和 1 根紅色測試導線，配鱷魚夾
6220 - 436
操作說明書
6171 - 140
皮質便攜箱
6420 - 043
4 毫米直角轉接器（可使用帶直連接器的導線）
黑色
6320 - 376
紅色
6320 - 377
帶熔絲探針的測試導線組（不適用于通斷測量，符合英國健康與安全執行局指導文件 GS 38）
6110 - 920
BM12絕緣導通測試儀兆歐表規格
| 參數 | 說明 |
|---|---|
| 絕緣電阻 | 0-2000MΩ，且支持無窮大（∞）測量（所有測試電壓檔均適用） |
| 標稱直流測試電壓（1mA 負載下*小端電壓） | 100V、250V、500V、1000V |
| 開路端電壓 | 標稱電壓的 +40%~0%（即不低于標稱電壓，*高為標稱電壓的 1.4 倍） |
| 短路端電流 | 1.9mA |
| 精度 | 刻度標記范圍內的 50% 區域：任意位置誤差 ±2.5mm；其余區域：滿刻度偏轉（f.s.d.）誤差 ±1.5% |
| 電壓穩定性（僅 MJ10） | 搖速在 180 轉 / 分鐘～240 轉 / 分鐘之間時，電壓波動 ±1% 以內 |
（二）通斷量程
| 參數 | 說明 |
|---|---|
| 電阻 | 0-4Ω |
| 開路端電壓 | MJ10：8V±5%；BM12：5V±5% |
| 短路端電流 | MJ10：240mA±10%；BM12：230mA±10% |
| 精度 | 刻度標記范圍內的 50% 區域：任意位置誤差 ±2.5mm；其余區域：滿刻度偏轉（f.s.d.）誤差 ±1.5% |
（三）電壓量程
| 參數 | 說明 |
|---|---|
| 量程 | 0-600V 交流（未按下按鈕時生效） |
| 精度 | 滿刻度偏轉（f.s.d.）誤差 ±2.5% |
（四）通用規格
| 參數 | 說明 |
|---|---|
| 過載等級 | 1kV 測試電壓檔：可承受 1200V 交流或直流電壓，持續 10 秒；其余量程：可承受 600V 交流或直流電壓 |
| 溫度范圍 | 工作溫度：-10℃~+50℃；存儲溫度：-20℃~+70℃ |
| 濕度范圍 | 工作濕度：40℃環境下*大相對濕度 50%（20℃環境下*大相對濕度 70%）；存儲濕度：35℃環境下*大相對濕度 95% |
| 耐閃絡測試 | 6kV 交流均方根值（r.m.s.） |
| 供電電源 | MJ10：低壓無刷交流發電機；BM12：6 節 1.5V 電池（IEC LR6 型號） |
| 電池壽命（僅 BM12） | 絕緣或通斷量程測試次數：*少 1300 次 |
| 熔絲 | 1. 500mA FF 型，660V 陶瓷材質，50kA 高分斷能力（H.B.C.），尺寸 32mm×6mm，型號為 Ferraz D86483 或同等規格；2. 7A（F 型），高分斷能力（H.B.C.），10kA |
| 安全標準 | 符合 IEC 1010-1（1992）、EN 61010-1-2001 雙重絕緣要求，即 300V II 類、500V 相間電壓、1kV 直流電壓 |
| 電磁兼容性（E.M.C.） | 符合 IEC/EN 61326:1997 標準 |
（五）尺寸與重量
| 型號 | 尺寸（長 × 寬 × 高） | 重量 |
|---|---|---|
| MJ10 | 210mm×128mm×125mm（含發電機手柄），約合 8.25 英寸 ×5 英寸 ×5 英寸 | 1kg（約 2.25 磅） |
| BM12 | 180mm×128mm×125mm，約合 7 英寸 ×5 英寸 ×5 英寸 | 1kg（約 2.25 磅） |
-
