關于megger BM5200 絕緣電阻測試儀的場景應用和功能特點

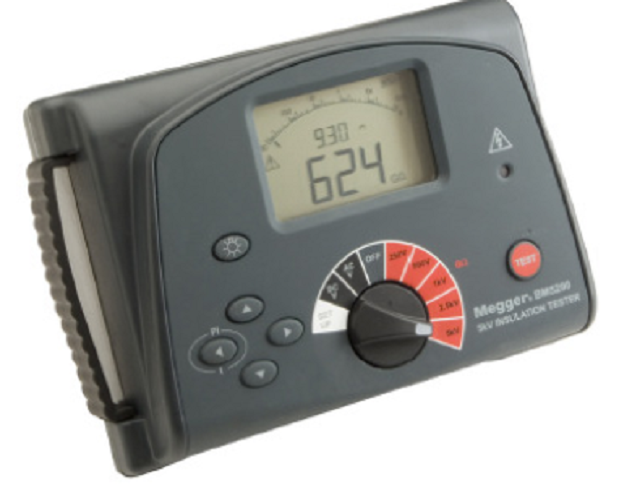

北京康高特儀器設備導讀：Megger BM5200絕緣電阻測試儀是一種電池供電的儀器，帶有數字和模擬顯示，設計用于電纜，工廠機械，變壓器，開關設備和其他安裝的維護和保養中的高壓設備的絕 緣電阻測試。

直流絕緣測試分別在250 V，500 V，1000 V，2500 V和5000 V下進行。

絕緣電阻的測量范圍為100kΩ至1000GΩ。提供對被測電容電路的自動放電，并顯示衰減電壓。

在實際絕緣電阻測試當中，測試對象表面可能會存在表面泄露分流，而保護端子可用于*小化表面泄漏的影響 ，使測試結果更加準確。

提供了三種絕緣電阻 (IR) 測試模式 (InS，PI和t)，并且可以在任何IR測試范圍內使用。在IR模式 (Ins)中，通過按住TEST按鈕兩秒鐘來啟動測試，然后再次按下TEST按鈕來終止測試。

極化指數 (PI) 模式執行比率度量測試，該比率計算將計算十分鐘時的絕緣電阻與一分鐘時的絕緣電阻之比。 IR測試計時器 (t) 模式可根據設置的時間間隔t進行單個固定時間的測試

對于電容性測試對象，儀器將通過內部電阻器自動放電并在端子上指示25 V至600V范圍內的電壓，更高的電壓將指示“> 600 V”。測試無功負載后，此功能將提供衰減電壓指示。當電壓指 示器消失后，用戶可以安全斷開測試線。

BM5200由八個1.5VIEC LR6 (AA) 電池供電。

設計的安全功能包括高壓*告指示器，絕緣 (IR) 測試的外部電壓顯示，無功負載和測試導線的自動放電。
