北京康高特用UHF800在內蒙±800kV伊克昭換流站特高頻局放檢測

來源：愛儀器儀表網發布時間：23-10-31 16:03 作者：陸翠翠瀏覽次數：226 分類：技術文章

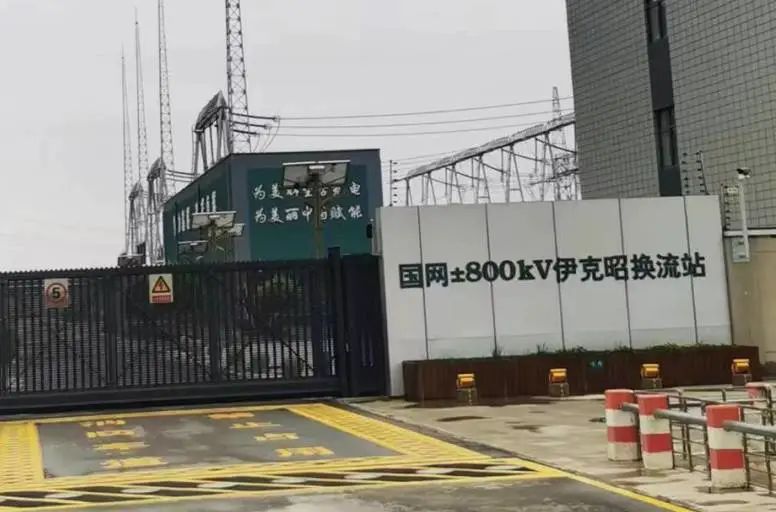

國網±800kV伊克昭換流站

北京康高特儀器設備導讀：北京康高特赴國網內蒙古超特高壓公司±800kV伊克昭換流站設備特高頻局放檢測。

首先使用UHF800對國網±800kV伊克昭換流站7531C相進行測試，本次測試啟用UHF單通道測試，帶掃頻功能。

UHF頻譜圖

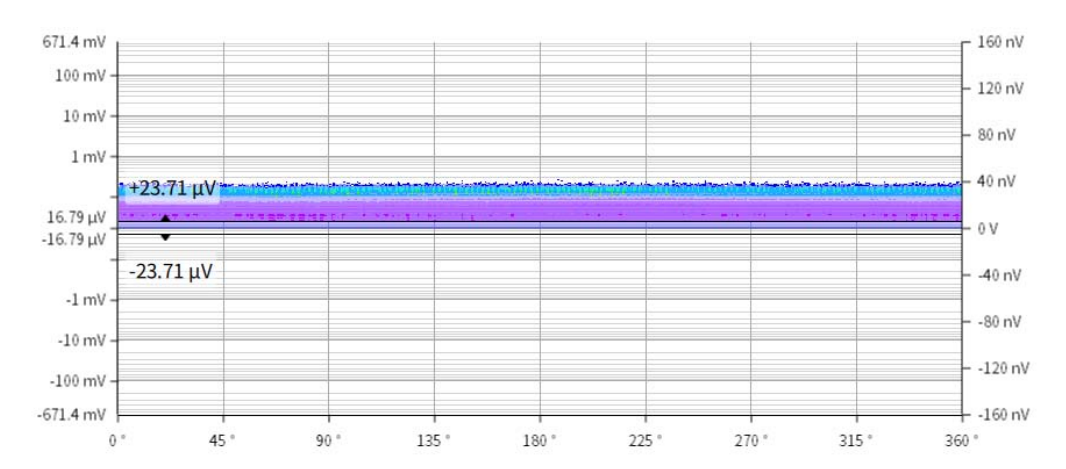

PRPD圖譜

通過測試發現PRPD圖譜無明顯極性分布特征，為進一步分析信號來源，對該位置背景進行測試。

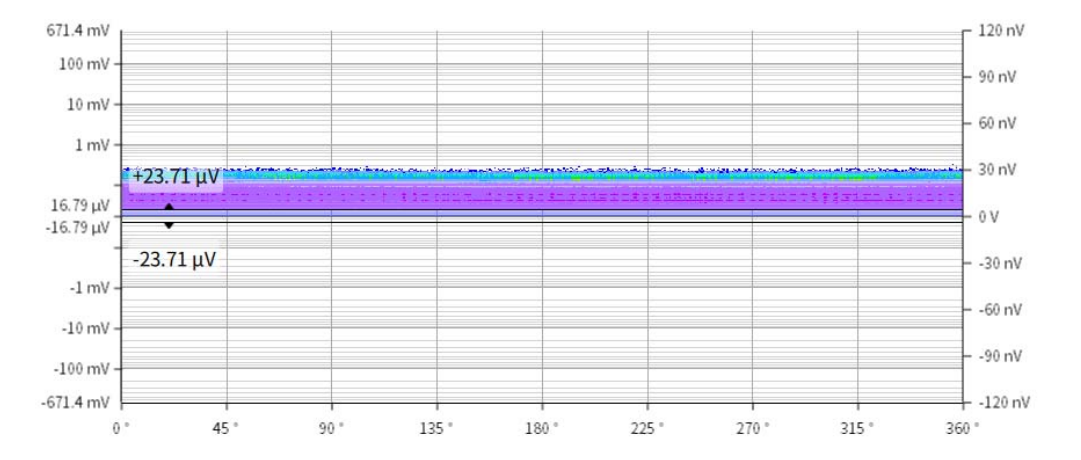

環境背景信號測試頻譜

通過測試發現外部環境存在同樣940MHz頻帶下的信號，且幅值更大，且兩條掃頻曲線趨勢一致，認為該信號為外部信號。

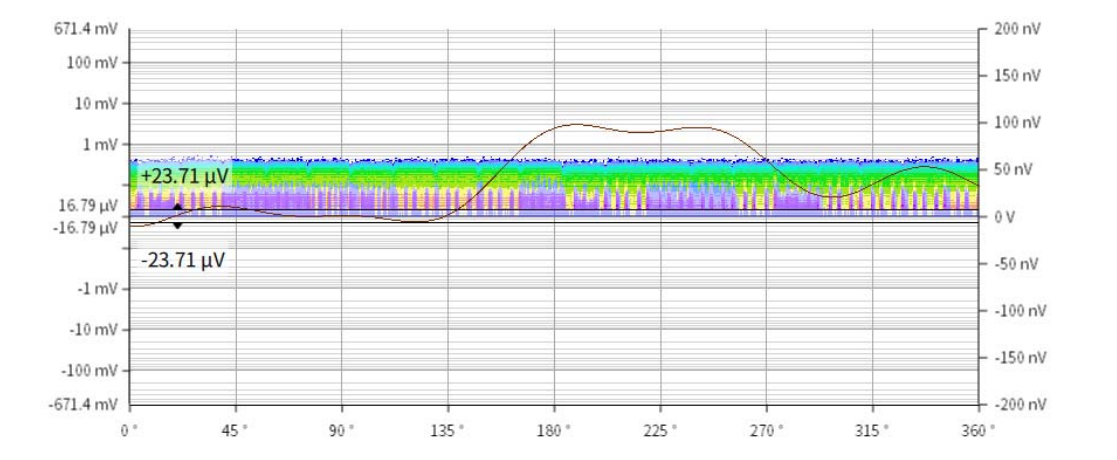

對C相1號盆子和3號盆子位置、B相2號盆子和A相2號盆子測試，發現該 940MHz依然存在，且PRPD圖無極性分布特征，認為該信號應為外部信號。

C相3號盆子

C相1號盆子

B相2號盆子

A相2號盆子

測試結論：
★設備未發現明顯局放信號。該點位情況正常。
