OFIL SuperB 紫外成像儀變電站局部放電測試案例

來源:愛儀器儀表網  發布時間:24-05-08 10:28  作者:陸翠翠  瀏覽次數:72  分類:技術文章

北京康高特儀器設備導讀:OFIL SuperB紫外成像儀采用了全日盲雙光譜紫外-可見光技術,具備雙通道,通過紫外光學系統,紫外探測器接收電氣設備電暈放電(或其他形式的放電)時產生的紫外線,來進行局部放電檢測,能夠提供*數據,顯示局放發生的具體位置。

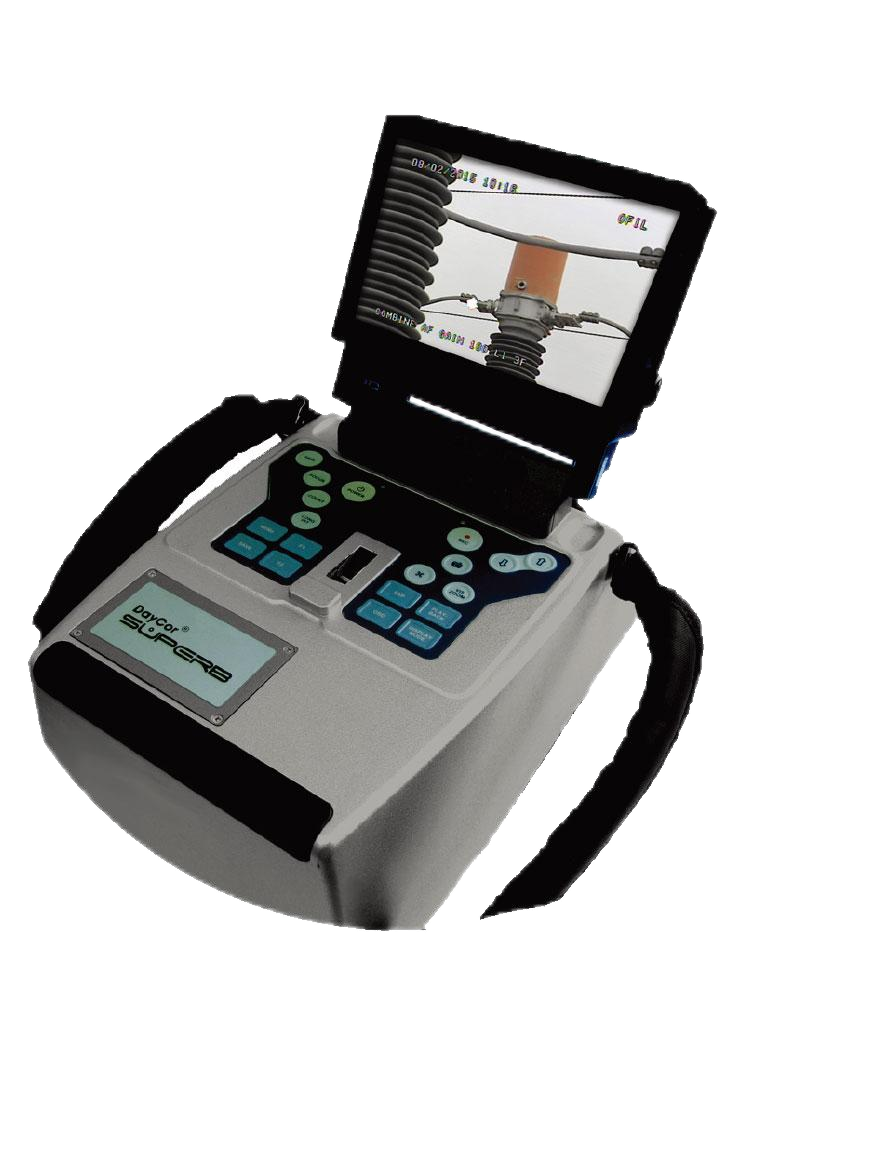

OFIL SUPERB紫外成像儀


變壓器局部放電

變壓器絕緣結構中,可能存在著一些絕緣弱點,它在一定的外施電壓作用下會首先發生放電,運行中的變壓器,其內部絕緣的老化及破壞,多是從局部放電開始。因此,定期進行局部放電檢測可以有效判斷變壓器的絕緣狀況,為電力設備的維護維修提供參考。

案例

? 神朔鐵路公司 ?


OFIL SUPERB紫外案例

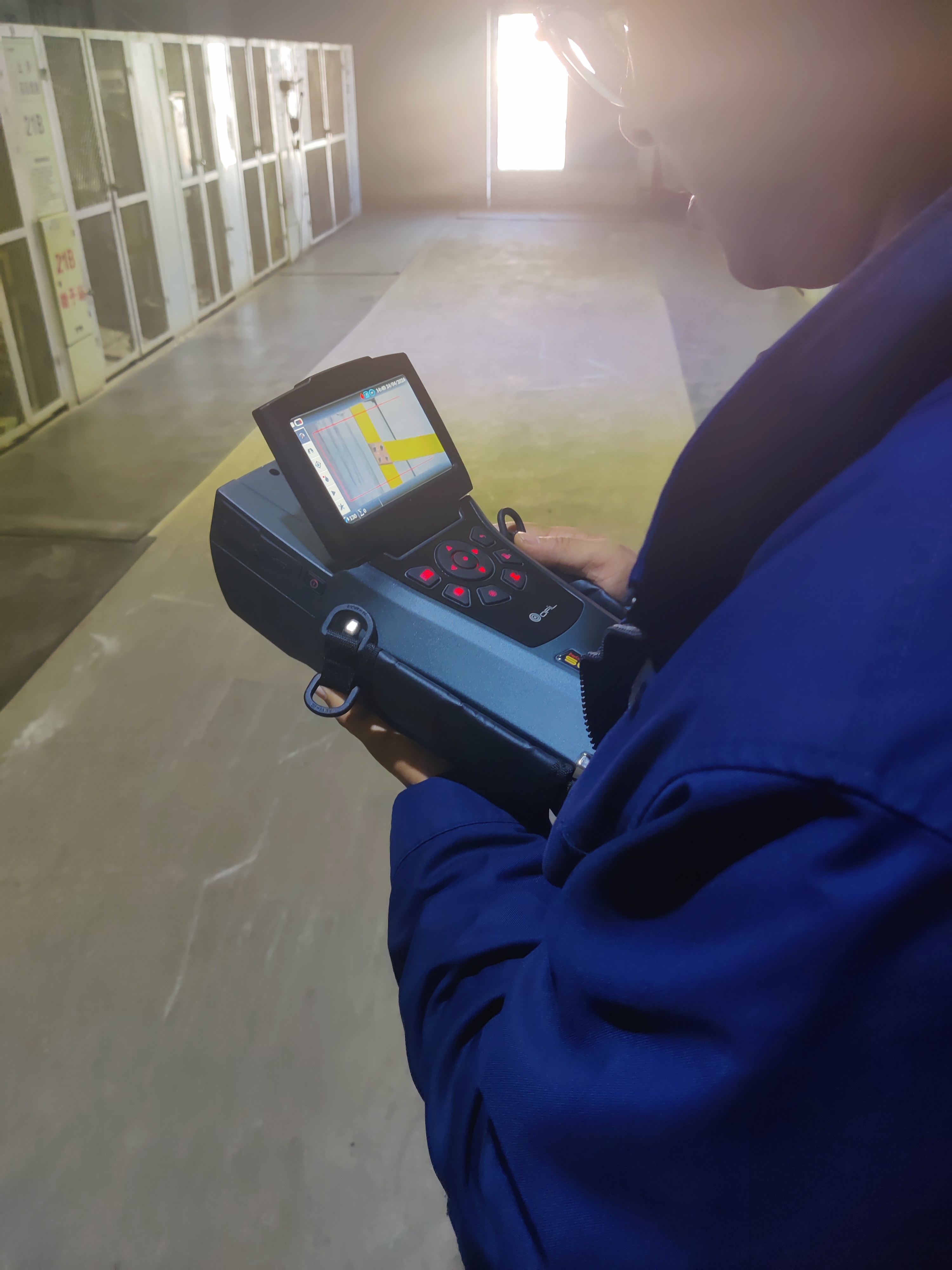

2024年4月24日,赴神朔鐵路公司使用OFIL品牌的SuperB紫外成像儀對橋頭變電站2號主變的套管接頭、避雷器接頭、電纜接頭進行局部放電巡檢。


OFIL SUPERB紫外案例


測試數據如下:

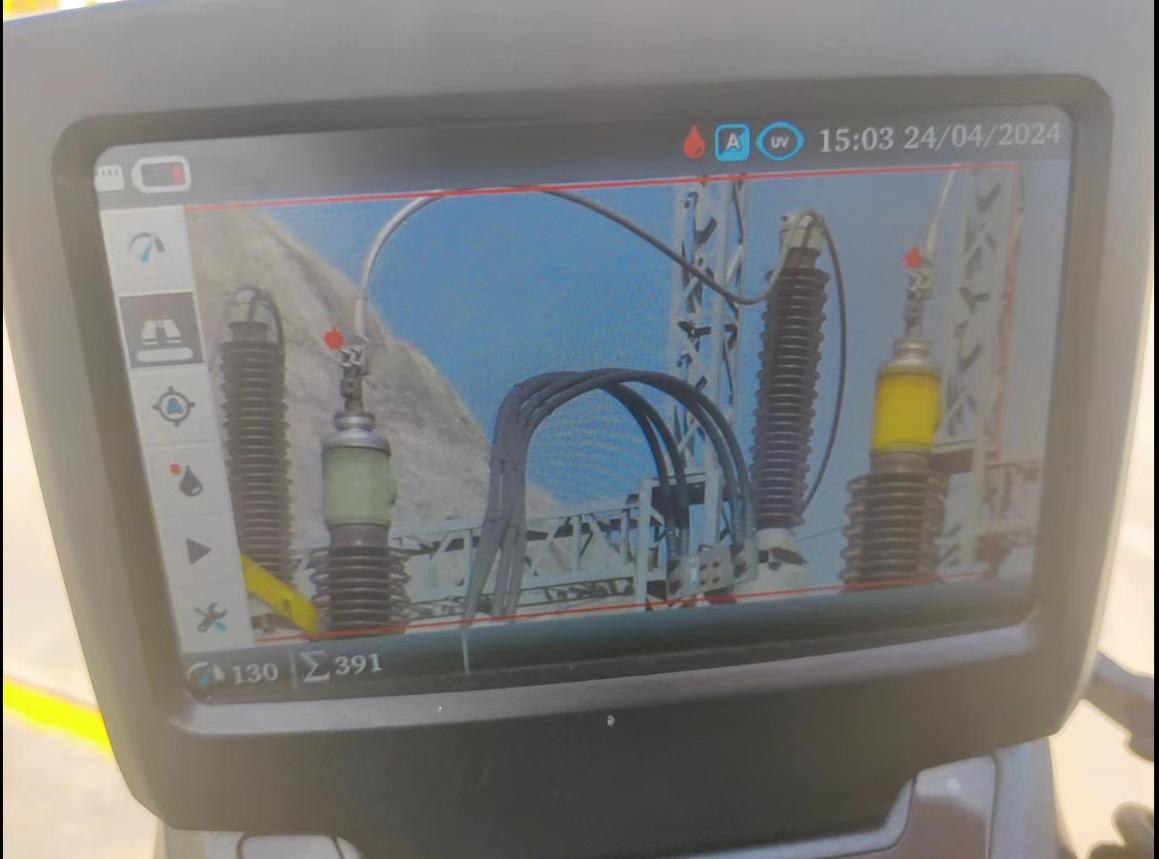

變壓器套管接頭-光子數391,測試距離小于5m,且框選內容為兩個接頭


OFIL SUPERB紫外

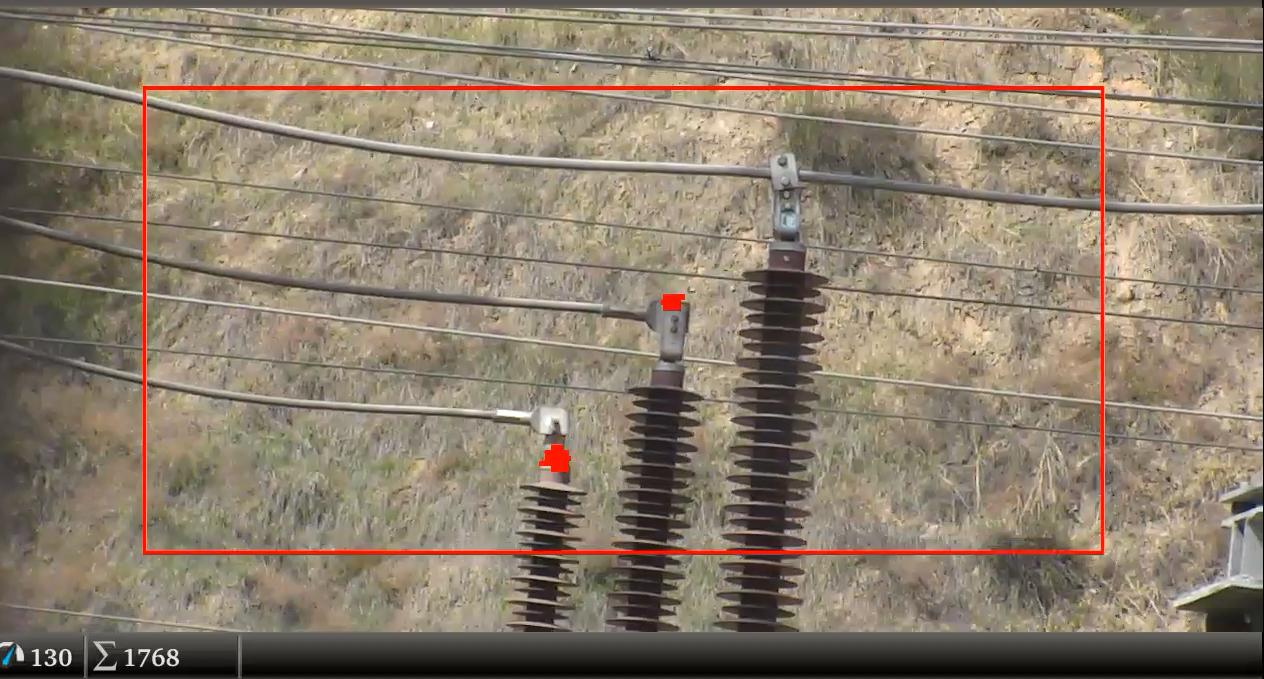

避雷器接頭-光子數1768,測試距離小于5m,且框選內容為三個接頭


OFIL SUPERB紫外


電纜接頭-無放電點

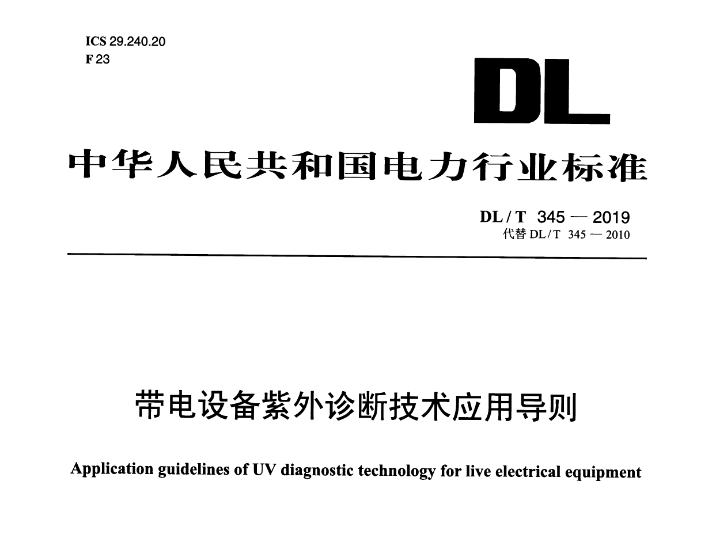

電力行業標準


根據測試圖可知,放電位置均為金具部件,且連接位置放電屬于帶有螺絲部件的位置,電場不均勻導致的表面電暈放電。根據標準DLT345-2019《帶電設備紫外診斷技術應用導則》,結合導則附錄 C 中公式計算得出結果光子數,結果光子數值≤1000/min 屬于低強度放電的檔位。

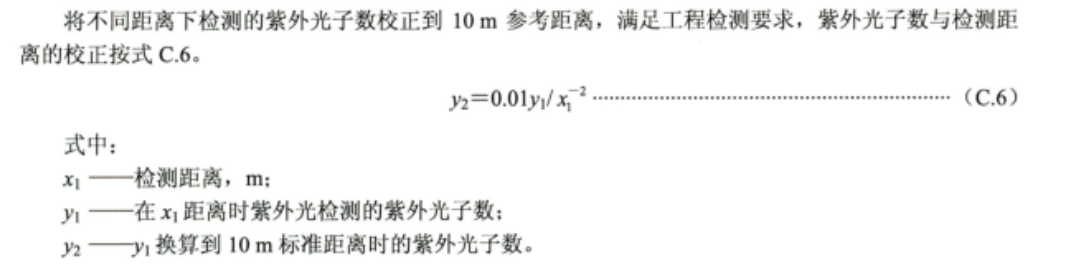

測試數據公式


測試結論:
★圖中所示放電情況為正?,F象!
