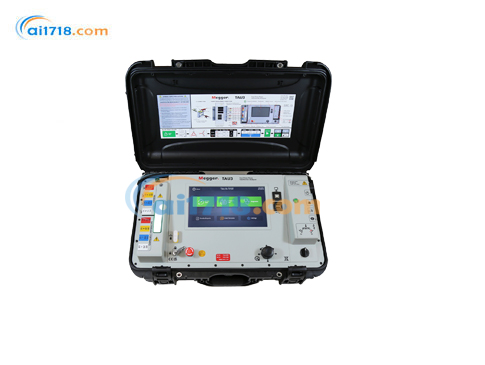

TAU3 ADV-PRO-EXP三相變壓器繞組分析儀規格參數

技術規格（在 -20°C 至 +50°C 溫度范圍內有效）

輸入電源

• 100-240 V 交流，47-63 Hz，1200 W
• 電源電壓波動允許范圍：±10%
• 過電壓類別：II 類

輸出電源

合規性

變壓器測試標準

外殼

• 堅固外殼，內置滾輪和手柄
• 用于存放導線和配件的背包式導線袋

內部 / 外部數據存儲

• 內部存儲容量：*多可存儲 10,000 組三相測試結果
• 數據傳輸：可通過 USB 2.0 驅動器傳輸

通信 / 控制軟件

• USB 接口，支持通過電腦控制，配有自定義圖形用戶界面（GUI）

觸摸屏

• 尺寸：25.6 厘米（10.1 英寸）
• 分辨率：1024×600
• 亮度：1000 尼特

打印機（可選）

• 類型：51 毫米（2 英寸）熱敏打印機
• 功能：可打印圖形用戶界面上顯示的所有測量數據

環境要求

• 工作溫度：-20°C 至 50°C（-4°F 至 122°F）
• 存儲溫度：-30°C 至 70°C（-22°F 至 158°F）
• 相對濕度：0-90%（無冷凝）
• 使用環境：室內和室外干燥場所
• *大海拔高度：2000 米
• 污染等級：2 級

變比測試（TTR）

• 變比測量方式
  • 三相升壓
  • 三相降壓
  • 單相升壓
  • 單相降壓
• 變比范圍及精度
  • 降壓勵磁
    • 25-100 V：0.8–1000 范圍內精度為 ±0.05%；1001–2000 范圍內精度為 ±0.10%；2001–15000 范圍內精度為 ±0.30%；15001–50000 范圍內精度為 ±0.60%
    • 1-24 V：0.8–1000 范圍內精度為 ±0.10%；1001–2000 范圍內精度為 ±0.20%；2001–15000 范圍內精度為 ±0.60%
  • 升壓測量
    • 25-250 V：0.8–200 范圍內精度為 ±0.05%（適用于大多數電力變壓器）
    • 1-24 V：0.8–200 范圍內精度為 ±0.10%
• 勵磁電流分辨率
  • 0.1 mA（測量范圍 0.1 mA – 100 mA）
  • 1.0 mA（測量范圍 101 mA – 11 A）
• 勵磁電流精度：±1% 讀數 ±0.1 mA
• 頻率精度：±1% 讀數 ±0.1 Hz
• 相位范圍：0 – 360°
• 相位精度：±0.05°
• *大輸出電壓：90 V 交流峰值（VACpk）
• 電壓精度
  • 典型值：±0.1% 讀數 ±0.1 mV
  • 保證值：±0.5% 讀數
  • 注：規定的精度僅用于外部驗證，不影響交流測試（變比測試、磁平衡測試、短路阻抗測試、頻率響應雜散損耗測試、損耗測試）的精度

TAU3 ADV、PRO、EXP 型真三相變壓器繞組分析儀

繞組電阻測試（WR）

• 電阻測量方式
  • 單相星形、三角形、曲折形
  • 兩相星形（帶中性線）
  • 三相星形（帶中性線）
  • 雙繞組勵磁
• 直流開路電壓：*高 100 V
• 直流測量

注：規定的精度僅用于外部驗證，不影響直流測試（繞組電阻測試）的精度

• 電流與電阻范圍（使用 9 米（30 英尺）導線時的典型值）

• 動態電阻
  • 測量方式：動態電壓、動態電流、動態電阻
  • 動態電阻速度：20 kHz

短路阻抗（SCI）與頻率響應雜散損耗（FRSL）

• 阻抗測量方式

• 阻抗測量范圍：0.1 Ω - 700 Ω
• 阻抗精度：±1% 讀數 ±0.10 mΩ
• 電抗測量范圍：0.1 Ω - 700 Ω
• 電抗精度：±1% 讀數 ±0.10 mΩ
• 電感精度：±1% 讀數 ±10 μH
• 功率因數范圍：0.1% – *
• 功率因數精度：±5% 讀數
• 交流電流精度：±0.2% 讀數 ±0.1 mA

效率測試（EFFICIENCY）

• 鐵芯損耗測量方式

• 電機電流測量（可選）
  • 供電電源：9 V 電池
  • 測量范圍：3.0 A/30 A
  • 頻率范圍：直流至 60 Hz
  • 分辨率：±50 mA / ±100 mA
  • 精度：±1% 讀數
• 溫度探頭測量（可選）
• 測量范圍：-20°C 至 110°C
• 精度：±1% 讀數 ±1.0°C
