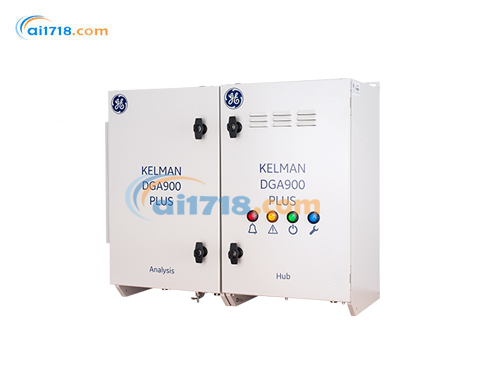

美國GE Kelman DGA 900 PLUS 9 氣體在線 DGA 可擴展至變壓器監控系統，基于 DGA 900 的標準 9 氣體和水分監測功能進行擴展，可通過添加額外的傳感器、電子卡和固件算法來提升其監測能力 ?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
了解變壓器的運行狀況對所有電網而言至關重要，變壓器的在線監測已成為成功的資產管理計劃中日益關鍵的部分 。KELMAN DGA 900 PLUS 提供的全面信息不僅能避免代價高昂的故障，還能*大限度地發揮資產的性能 。該設備基于 DGA 900 的標準 9 氣體和水分監測功能進行擴展，可通過添加額外的傳感器、電子卡和固件算法來提升其監測能力 。它提供了套管監測、局部放電檢測、有載分接開關（OLTC）監測、冷卻系統監測以及變壓器熱模型等功能選項，形成一個集成系統，深入展示變壓器的整體狀況，監測大多數變壓器故障的根源 。
Kelman DGA 900 PLUS 9 氣體在線 DGA 可擴展至變壓器監控系統主要優勢
模塊化可改裝架構：采用可選的標準附加卡，方便進行功能擴展和升級 。
遠程洞察：能對變壓器的狀況和安全運行進行廣泛的遠程監測和分析 。
數據關聯分析：支持數據關聯，用于驗證和深入的故障分析 。
軟件集成：與 GE Vernova 備受贊譽的 Perception? Fleet 資產管理軟件完全集成 。
經驗與規模：來自擁有 15 年 PAS 技術經驗、設備安裝量超過 15,000 臺的供應商 。
應用領域
雖然在線 DGA 已被廣泛認為是評估變壓器狀況的*有效方法，但它無法涵蓋所有可能的問題來源 。如果分接開關、冷卻系統或套管等子系統未得到監測，可能會引發自身問題 。KELMAN DGA 900 PLUS 這套經濟高效的方案提供了關鍵的狀態評估工具，有助于對變電站這一關鍵資產進行有效管理和優化利用，可解決大多數故障模式 。它*適用于監測大型、關鍵任務變壓器或存在隱患的變壓器，以延長其使用壽命并防止意外故障，如發電升壓變壓器（GSU）、工業關鍵流程變壓器、高壓直流換流站變壓器、輸電變壓器 。
功能特性
前沿的 DGA 技術
多氣體與水分測量：可在實驗室環境外對九種氣體和水分進行具有挑戰性的現場測量 。
先進測量技術：采用通用電氣（GE Vernova）第四代 PAS 技術，檢測限更低，測量精度更高 。
無氣體耗材：無需使用載氣或校準氣體，降低運行成本和維護復雜度 。
快速分析模式：可完成每小時一次的完整分析，針對關鍵氣體還有 “快速模式”，約 30 分鐘即可出結果 。
套管監測
電容與功率因數測量：測量由套管劣化引起的 C1 電容和功率因數（tan delta）的相對變化 。
預防嚴重損壞：及時發現問題，避免造成廣泛的附帶損害甚至變壓器完全損壞 。
局部放電檢測
檢測內部放電：利用相同的套管適配器檢測變壓器內部的電氣局部放電（PD）事件 。
內外放電區分：通過高頻電流互感器（HFCT）和 PRPD 分析，區分外部和內部的 PD 。
OLTC 監測
關鍵部件監控：對變壓器的關鍵機械部件 —— 有載分接開關進行監測 。
多參數記錄：記錄 OLTC 分接位置、油箱間溫差、分接變換電機使用的扭矩等參數 。
變壓器模型
多種參數監測：包括繞組熱點、絕緣老化、固體和液體絕緣中的水分、氣泡溫度、動態負載、冷卻狀態和效率等 。
智能分析決策：根據*新的 IEC®/IEEE® 熱模型和水分模型標準進行板載計算，將原始數據轉換為智能信息，輔助系統操作員做出關鍵運行決策，如計算動態負載能力，優化變壓器運行 。
了解變壓器的運行狀況對所有電網而言至關重要，變壓器的在線監測已成為成功的資產管理計劃中日益關鍵的部分 。KELMAN DGA 900 PLUS 提供的全面信息不僅能避免代價高昂的故障，還能*大限度地發揮資產的性能 。該設備基于 DGA 900 的標準 9 氣體和水分監測功能進行擴展，可通過添加額外的傳感器、電子卡和固件算法來提升其監測能力 。它提供了套管監測、局部放電檢測、有載分接開關（OLTC）監測、冷卻系統監測以及變壓器熱模型等功能選項，形成一個集成系統，深入展示變壓器的整體狀況，監測大多數變壓器故障的根源 。
Kelman DGA 900 PLUS 9 氣體在線 DGA 可擴展至變壓器監控系統主要優勢
模塊化可改裝架構：采用可選的標準附加卡，方便進行功能擴展和升級 。
遠程洞察：能對變壓器的狀況和安全運行進行廣泛的遠程監測和分析 。
數據關聯分析：支持數據關聯，用于驗證和深入的故障分析 。
軟件集成：與 GE Vernova 備受贊譽的 Perception? Fleet 資產管理軟件完全集成 。
經驗與規模：來自擁有 15 年 PAS 技術經驗、設備安裝量超過 15,000 臺的供應商 。
應用領域
雖然在線 DGA 已被廣泛認為是評估變壓器狀況的*有效方法，但它無法涵蓋所有可能的問題來源 。如果分接開關、冷卻系統或套管等子系統未得到監測，可能會引發自身問題 。KELMAN DGA 900 PLUS 這套經濟高效的方案提供了關鍵的狀態評估工具，有助于對變電站這一關鍵資產進行有效管理和優化利用，可解決大多數故障模式 。它*適用于監測大型、關鍵任務變壓器或存在隱患的變壓器，以延長其使用壽命并防止意外故障，如發電升壓變壓器（GSU）、工業關鍵流程變壓器、高壓直流換流站變壓器、輸電變壓器 。
功能特性
前沿的 DGA 技術
多氣體與水分測量：可在實驗室環境外對九種氣體和水分進行具有挑戰性的現場測量 。
先進測量技術：采用通用電氣（GE Vernova）第四代 PAS 技術，檢測限更低，測量精度更高 。
無氣體耗材：無需使用載氣或校準氣體，降低運行成本和維護復雜度 。
快速分析模式：可完成每小時一次的完整分析，針對關鍵氣體還有 “快速模式”，約 30 分鐘即可出結果 。
套管監測
電容與功率因數測量：測量由套管劣化引起的 C1 電容和功率因數（tan delta）的相對變化 。
預防嚴重損壞：及時發現問題，避免造成廣泛的附帶損害甚至變壓器完全損壞 。
局部放電檢測
檢測內部放電：利用相同的套管適配器檢測變壓器內部的電氣局部放電（PD）事件 。
內外放電區分：通過高頻電流互感器（HFCT）和 PRPD 分析，區分外部和內部的 PD 。
OLTC 監測
關鍵部件監控：對變壓器的關鍵機械部件 —— 有載分接開關進行監測 。
多參數記錄：記錄 OLTC 分接位置、油箱間溫差、分接變換電機使用的扭矩等參數 。
變壓器模型
多種參數監測：包括繞組熱點、絕緣老化、固體和液體絕緣中的水分、氣泡溫度、動態負載、冷卻狀態和效率等 。
智能分析決策：根據*新的 IEC®/IEEE® 熱模型和水分模型標準進行板載計算，將原始數據轉換為智能信息，輔助系統操作員做出關鍵運行決策，如計算動態負載能力，優化變壓器運行 。
Kelman DGA 900 PLUS 9 氣體在線 DGA 可擴展至變壓器監控系統產品規格
| 項目 | 詳情 | |||||
|---|---|---|---|---|---|---|
| 測量技術與頻率 | 自動頂空氣體提取，配置頻率可從每小時一次到每四周一次；光聲光譜（PAS）氣體測量，達到*報水平時自動觸發更快采樣，“快速模式” 約 30 分鐘內提供關鍵氣體變化指示；薄膜電容式水分傳感器；浸入式光纖氧氣傳感器 | |||||
| 測量范圍與精度 | ||||||
| 氣體 | 下限檢測限（LDL） | 上限檢測限（UDL） | 準確度 * | 重復性 | 響應時間 *** | 快速模式 |
| 氫氣（H?） | 5 ppm | 5,000 ppm | ±LDL 或 ±5 %（取較大值） | < 3 % | > 90 % | 有 |
| 一氧化碳（CO） | 1 ppm | 50,000 ppm | ±LDL 或 ±3 %（取較大值） | < 2 % | > 95 % | 有 |
| 甲烷（CH?） | 2 ppm | 50,000 ppm | ±LDL 或 ±3 %（取較大值） | < 2 % | > 95 % | 無 |
| 乙炔（C?H?） | 0.5 ppm | 50,000 ppm | ±LDL 或 ±3 %（取較大值） | < 2 % | > 95 % | 有 |
| 乙烯（C?H?） | 1 ppm | 50,000 ppm | ±LDL 或 ±3 %（取較大值） | < 2 % | > 95 % | 無 |
| 二氧化碳（CO?） | 20 ppm | 50,000 ppm | ±LDL 或 ±3 %（取較大值） | < 3 % | > 95 % | 有 |
| 乙烷（C?H?） | 1 ppm | 50,000 ppm | ±LDL 或 ±3 %（取較大值） | < 2 % | > 95 % | 無 |
| 氧氣（O?） | 100 ppm | 50,000 ppm | ±LDL 或 ±5 %（取較大值） | < 3 % | - | 無 |
| 氮氣（N?）** | 10,000 ppm | 100,000 ppm | ±LDL 或 ±15 %（取較大值） | - | - | 無 |
| 水分（H?O） | 0 | 100 % RS（以 ppm 為單位） | ± 3.5 % RH（RS）或 ± 3ppm（取較大值） | < 3 % | - | 有 |
| 顯示 | 4 組陽光下可見的 LED 陣列；7 英寸彩色電阻式觸摸屏（800 x 480），帶背光；嵌入式安全網絡服務器（https） | |||||
| 模擬輸入 | 1 個標準接口，用于分體式鐵芯負載 CT 傳感器 | |||||
| 數字輸出 | 6 個標準客戶可編程干觸點繼電器（C 型，SPDT），常開 / 常閉，10A @250Vac 阻性負載，8A @30Vdc 阻性負載；1 個標準服務報*繼電器；1 個標準看門狗繼電器 | |||||
| 數字通信 / 協議 | 1 個標準 Modbus® over RS485 / TCP/IP 接口；1 個標準 DNP3.0 TCP/IP 接口；1 個標準 1Gb 以太網（RJ45）接口；可選：DNP3.0 over RS485 或 TCP/IP；可選：IEC 61850 Edition 2；可選：ST/SC 多模光纖轉換器；可選：GPRS/UMTS/HSPA + 調制解調器 | |||||
| 機械規格 | ||||||
| 部件 | 尺寸（毫米） | 尺寸（英寸） | 重量（kg /lb） | |||
| 分析單元 | 600 x 484 x 330 | 23.6 x 19.1 x 13.0 | 33.4 / 73.6 | |||
| 集線器單元 | 600 x 380 x 330 | 23.6 x 15.0 x 13.0 | 18.5 / 40.8 | |||
| 電源要求 | 交流：標稱 100 - 240 Vac（范圍 85 - 264），4A；直流：標稱 100 - 250 Vdc（范圍 90 - 300） | |||||
| 可選配件 | 安裝支架和遮陽罩；更長的單元間臍帶電纜 | |||||
| 附加組件? | ||||||
| 組件 1 - 熱模型 | 標準配置：3 個 5A 分體式鐵芯負載 CT 傳感器；2 個磁吸式溫度傳感器；可選：1A 或 2A 分體式鐵芯負載 CT 傳感器 | |||||
| 組件 2 - 冷卻監測 | 標準配置：4 個 30A 分體式鐵芯 CT 傳感器；可選：10A、20A 或 50A 分體式鐵芯 CT 傳感器；注：組件 2 依賴組件 1 | |||||
| 組件 3 - OLTC 監測 | 標準配置：有功功率消耗傳感器；2 個磁吸式溫度傳感器；4 - 20mA 或電阻式 OLTC 位置輸入（傳感器不提供） | |||||
| 組件 4 - 套管和 PD 監測（三相變壓器） | 標準配置：高壓套管（3 個套管）；可選：高壓和低壓套管（6 個套管）；可選：高壓、中壓 / 低壓和低壓套管（9 個套管）；可選監測單相變壓器組；除非另有說明，所有傳感器均包含在內 | |||||
| 環境條件 | 工作溫度：-40 °C 至 +55 °C（-40 °F 至 +131 °F）；環境濕度：0 - 95 % RH，無冷凝；閥門處油溫??：-20 °C 至 +120 °C（-4 °F 至 +248 °F）；防護等級：IP56 認證；外殼材質：標準為 2mm 粉末涂層船用級鋁（RAL9002），可選未噴漆的 316 不銹鋼；*多可安裝 3 個附加卡 | |||||
| 可能的配置 | 設備有 3 個插槽，可選擇不同的功能模塊進行配置，如熱模型、冷卻狀態監測、OLTC 監測、套管監測、套管和 PD 監測等，*多選擇 4 個附加組件中的 3 個 |
