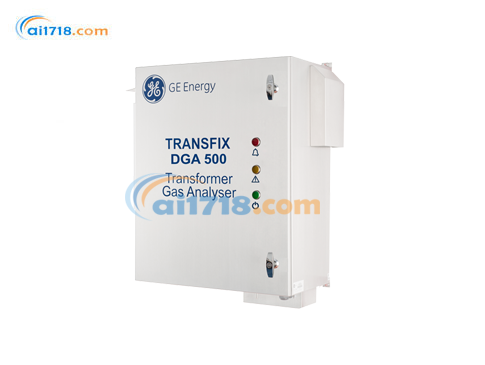

美國GE Transfix DGA 500自動化五種氣體加水分在線 DGA，能夠測量油中溶解的各類氣體及水分含量，提供在線監測和關鍵的探索性診斷功能 ?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
TRANSFIX? DGA 500 是一款在線監測設備，能夠測量油中溶解的各類氣體及水分含量，提供在線監測和關鍵的探索性診斷功能 。它采用了廣為人知的光聲光譜（PAS）技術，該技術因其準確性、可重復性以及無需消耗品等優勢而備受青睞，其 “兄長” Kelman? DGA 900 也運用了這一技術 。
當變壓器的絕緣系統承受過高壓力時，會產生氣體并溶解在絕緣油中。油中溶解氣體分析（DGA）和水分測量被視為評估變壓器狀況的重要測試手段，也是發現潛在故障的有效早期指標 。通過監測氫氣含量，可以檢測出各類初期故障；監測一氧化碳含量，則能發現緩慢侵蝕的紙質絕緣故障；此外，該設備還能檢測和識別不同程度的熱故障，包括電弧故障，這往往有助于及時進行變壓器維修，避免成本高昂的整體重建 。
特別的是，TRANSFIX DGA 500 支持 IEC 標準 60599 附錄 B 中所述的杜瓦爾三角形 DGA 診斷方法。它利用乙炔、乙烯和甲烷這三種氣體的值，能夠識別不同程度 / 溫度的熱故障以及高能電氣放電故障的存在 。
Transfix DGA 500自動化五種氣體加水分在線 DGA主要優勢
診斷能力：具備執行杜瓦爾三角形 DGA 診斷的能力，有助于準確判斷變壓器故障類型 。
可升級性：易于更換為完整的九氣體監測單元，方便根據需求進行功能擴展 。
遠程診斷支持：能夠傳輸數據，實現遠程診斷，便于及時掌握變壓器運行狀況 。
無需氣體耗材：無需使用載氣或校準用的消耗性氣體，降低運行成本 。
供電靈活性：提供交流或交直流兩種供電方式，適應不同的使用場景 。
應用領域
電力公司
適用于中等關鍵程度的變壓器：為這類變壓器提供了一種較為折中的解決方案 。
遠程監測與診斷：可進行監測并配合遠程探索性診斷，及時發現并處理問題 。
工業工廠
降低生產中斷風險：減少因電力故障導致的生產流程中斷風險 。
減少停機損失：*大程度降低生產停機帶來的高昂成本 。
前沿技術
多參數測量：在單個監測設備中實現五種氣體和水分的測量 。
先進測量技術：采用自動頂空氣體提取和先進的光聲光譜（PAS）測量技術 。
無需氣體耗材：無需使用載氣或校準氣體，降低維護成本和復雜度 。
靈活采樣頻率：采樣頻率*高可達每小時一次，也可由用戶自定義 。
易用性
安裝簡便：安裝過程無需停電，減少了用戶的費用支出和不便 。
設備更換便捷：一旦檢測到嚴重問題，可輕松更換為高端的 Kelman DGA 900 九氣體監測儀 。
數據存儲：內部可存儲長達兩年、以六小時為間隔的采樣數據 。
可配置*報
多觸點設置：提供六個用戶可配置的*報繼電器觸點 。
靈活*報條件：可根據氣體或水分的 ppm 水平、變化率（ROC）設置*報 。
遠程操作：可通過本地或使用 Perception?軟件遠程設置或更改*報 。
智能采樣調整：*示和*報模式可自動提高采樣頻率，以便更及時地監測故障發展 。
集成解決方案
結合負載分析：集成的負載電流互感器（CT）能夠結合變壓器的負載情況分析 DGA 結果 。
豐富通信選項：具備多種遠程通信方式，方便數據傳輸和遠程監控 。
軟件集成：可與 GE 的 Perception 軟件集成，實現更高效的資產管理和設備狀態評估 。
TRANSFIX? DGA 500 是一款在線監測設備，能夠測量油中溶解的各類氣體及水分含量，提供在線監測和關鍵的探索性診斷功能 。它采用了廣為人知的光聲光譜（PAS）技術，該技術因其準確性、可重復性以及無需消耗品等優勢而備受青睞，其 “兄長” Kelman? DGA 900 也運用了這一技術 。
當變壓器的絕緣系統承受過高壓力時，會產生氣體并溶解在絕緣油中。油中溶解氣體分析（DGA）和水分測量被視為評估變壓器狀況的重要測試手段，也是發現潛在故障的有效早期指標 。通過監測氫氣含量，可以檢測出各類初期故障；監測一氧化碳含量，則能發現緩慢侵蝕的紙質絕緣故障；此外，該設備還能檢測和識別不同程度的熱故障，包括電弧故障，這往往有助于及時進行變壓器維修，避免成本高昂的整體重建 。
特別的是，TRANSFIX DGA 500 支持 IEC 標準 60599 附錄 B 中所述的杜瓦爾三角形 DGA 診斷方法。它利用乙炔、乙烯和甲烷這三種氣體的值，能夠識別不同程度 / 溫度的熱故障以及高能電氣放電故障的存在 。
Transfix DGA 500自動化五種氣體加水分在線 DGA主要優勢
診斷能力：具備執行杜瓦爾三角形 DGA 診斷的能力，有助于準確判斷變壓器故障類型 。
可升級性：易于更換為完整的九氣體監測單元，方便根據需求進行功能擴展 。
遠程診斷支持：能夠傳輸數據，實現遠程診斷，便于及時掌握變壓器運行狀況 。
無需氣體耗材：無需使用載氣或校準用的消耗性氣體，降低運行成本 。
供電靈活性：提供交流或交直流兩種供電方式，適應不同的使用場景 。
應用領域
電力公司
適用于中等關鍵程度的變壓器：為這類變壓器提供了一種較為折中的解決方案 。
遠程監測與診斷：可進行監測并配合遠程探索性診斷，及時發現并處理問題 。
工業工廠
降低生產中斷風險：減少因電力故障導致的生產流程中斷風險 。
減少停機損失：*大程度降低生產停機帶來的高昂成本 。
前沿技術
多參數測量：在單個監測設備中實現五種氣體和水分的測量 。
先進測量技術：采用自動頂空氣體提取和先進的光聲光譜（PAS）測量技術 。
無需氣體耗材：無需使用載氣或校準氣體，降低維護成本和復雜度 。
靈活采樣頻率：采樣頻率*高可達每小時一次，也可由用戶自定義 。
易用性
安裝簡便：安裝過程無需停電，減少了用戶的費用支出和不便 。
設備更換便捷：一旦檢測到嚴重問題，可輕松更換為高端的 Kelman DGA 900 九氣體監測儀 。
數據存儲：內部可存儲長達兩年、以六小時為間隔的采樣數據 。
可配置*報
多觸點設置：提供六個用戶可配置的*報繼電器觸點 。
靈活*報條件：可根據氣體或水分的 ppm 水平、變化率（ROC）設置*報 。
遠程操作：可通過本地或使用 Perception?軟件遠程設置或更改*報 。
智能采樣調整：*示和*報模式可自動提高采樣頻率，以便更及時地監測故障發展 。
集成解決方案
結合負載分析：集成的負載電流互感器（CT）能夠結合變壓器的負載情況分析 DGA 結果 。
豐富通信選項：具備多種遠程通信方式，方便數據傳輸和遠程監控 。
軟件集成：可與 GE 的 Perception 軟件集成，實現更高效的資產管理和設備狀態評估 。
Transfix DGA 500自動化五種氣體加水分在線 DGA產品規格
| 項目 | 詳情 |
|---|---|
| 測量 | |
| 氫氣（H?） | 5 - 5,000 ppm |
| 一氧化碳（CO） | 2 - 50,000 ppm |
| 乙炔（C?H?） | 0.5 - 50,000 ppm |
| 乙烯（C?H?） | 2 - 50,000 ppm |
| 甲烷（CH?） | 2 - 50,000 ppm |
| 水分（H?O） | 0 - * RS（以 ppm 為單位給出） |
| 精度 | |
| 氣體 * | ±5 % 或 ± *低檢測限（LDL），取較大值 |
| 水分 | ±3 % RH |
| 頻率 | 可在每小時一次至每四周一次之間配置；達到*報水平時自動觸發更快采樣 |
| 數字協議 | Modbus® 為標準配置；可選 DNP3 或 IEC 61850 |
| 電源要求 |
交流版本：標稱 115 - 230 Vac，范圍 103 - 126/207 - 253 Vac，47 - 63 Hz，*大 8A； 交直流版本 **：標稱 100 - 230 Vac，范圍 90 - 253 Vac，45 - 65Hz，*大 5A； 直流：標稱 100 - 220 Vdc，范圍 90 - 242 Vdc，45 - 65Hz，*大 5A |
| 傳感器 | 自動頂空氣體提??；光聲光譜（PAS）氣體測量；薄膜電容式水分傳感器 |
| 模擬輸出 | 可選 8 通道可配置模擬輸出，4 - 20mA |
| *報 | 6 個*報設置屏幕 / 場景，可根據氣體水平、氣體變化率和水分水平設置*報；6 個干觸點繼電器（C 型，SPDT），常開 / 常閉，3A @250Vac，3A @ 30Vdc，200mA @ 125Vdc，150mA @ 300Vdc；單獨的服務*報 |
| 機械規格 | 尺寸：760 mm（30”）x 560 mm（22”）x 352 mm（14”）； shipping weight 78 Kg（172 lb） |
| 其他選項 | 安裝支架；遮陽罩；可選帶魯爾旋塞的玻璃注射器外部采樣端口 |
| 特性 | |
| 顯示 | 3 組陽光下可見的 LED 陣列；內部背光 LCD，4 行 x 20 字符 |
| 數字輸出 | 用于本地連接筆記本電腦配置系統的 USB 端口（B 型連接器）；以太網（RJ45）為標準配置；可選串行輸出（RS - 485）和光纖局域網；可選 PSTN 模擬或 GSM/GPRS 或 CDMA/LTE 調制解調器 |
| 外殼 | IP55 認證，304 不銹鋼，粉末涂層（RAL9002） |
| 環境條件 |
工作環境溫度 **：交流版本 -40 °C 至 +55 °C（-40 °F 至 +131 °F）；交直流版本 -25 °C 至 +55 °C（-13 °F 至 +131 °F）； 環境濕度：0 - 95 % RH，無冷凝； 閥門處油溫 ***：-20 °C 至 +120 °C（-4 °F 至 +248 °F）； ** 使用交直流版本時，工作溫度范圍降至 -25 oC 至 +55 oC，電源單元經測試可在 -40 oC 啟動； *** 基于使用 VOLTESSO? 35 礦物油進行的測試，從供油或回油閥到監測連接點的 ?” 管道長度為 10 米或更短，且變壓器供油閥體積為 200ml 或更少。對于低于 -20 oC 的油溫，GE 建議在管道上使用伴熱帶 |
