美國Megger CB-845斷路器測試儀由愛儀器儀表網代理，本產品是高電流斷路器測試儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
CB-845斷路器測試儀產品簡介
·數字內存表
·數字多量程計時儀
·輕質量便攜式設計
·高電流輸出
·固體輸出啟動電路
CB-845斷路器測試儀產品說明

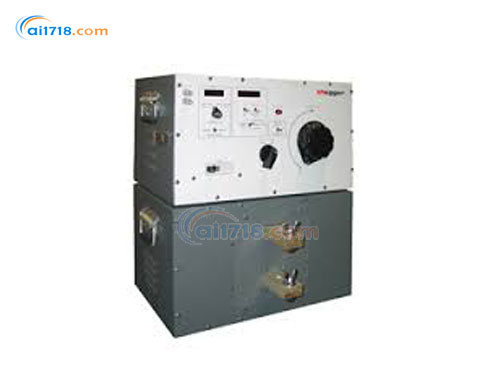

·CB845測試儀是一個高電流斷路器測試儀，它包括控制單元與高電流輸出單元
·由于CB-845的輕質量，兩個部件組合的設計使使用者輕松的把儀器運送到一些以前難以運送到的地方，例如高處的或者表面下的工作中心，船的動力發動處，升降機控制房和另一些隔離的地方
CB-845斷路器測試儀產品應用
·CB-845適合于多種型號的斷路器過載保護試驗及繼電器的過電流試驗，它可以測試包括塑造式斷路器.熱的，磁的或者固體發電機過載繼電器和其他過電流保護設備。另外它還可以檢驗電流互感器的比率比，并且可以測試接地故障的設備。
·發電機過載繼電器和塑造式斷路器的延時特性額定電流高達500A*可以用CB-845來測試，當使用被推薦的實驗程序來測試熱藕設備的延時特性時，其電流應該是額定電流的三倍。在測試設備的瞬間跳閘時間時必需要一個和高的電流。例如，測試儀將提供一個短周期內高達5000A的輸出電流來流經一個典型的500A塑造式斷路器。
CB-845斷路器測試儀產品特點
·數字式內存表：高*度，里面有一個模塊可以讓你直接讀出測試儀的短期的電流并且把這些數據存儲在模塊中
·數字式 多量程計時器：晶體控制，高*度 其計時*到1ms
·質量輕攜帶方便：兩個單元的總重量只有8Okg
·高輸出電流：可在500A的斷路器上瞬時產生5000A的電流
·固態輸出啟動電路：固態輸出啟動電路設計使維護時不需要直接接觸儀器
·保護：過載和短路保護被集成在一起
·外觀：這個測試儀被2個可折疊，聯鎖，粗糙，全金屬的外殼包圍著，在外殼上還有倆個方便移動的手柄。其中的控制單元還附帶有一個蓋子，蓋子用來在移動時保護控制單元。CB-845的整體設計使它很方便用一個手推車來移動和運輸。
類別
規格參數
輸入 - 輸入電壓（切換選擇）
輸入電壓（切換選擇）
208 和 240 伏，單相，30 安
輸入 - 輸入頻率（指定其一）
輸入頻率（指定其一）
50 赫茲 或 60 赫茲
輸出 - 輸出范圍
輸出范圍
輸出可連續調節，以適應各種測試電路阻抗：*大 6 伏時，0 至 1200 安
輸出 - 輸出容量
輸出容量
輸出電路設計用于提供短路過載。如果輸出電壓足以將所需電流推送通過測試電路的阻抗，則上述輸出范圍將提供其額定電流的數倍。該測試裝置能夠使用三倍于其額定值的測試電流（1500 安）來測試較高等級 A 型斷路器的時間延遲特性。此外，要進行瞬時測試，在提供 4 英尺（1.2 米）測試導線的情況下，它能夠通過典型的 500 安塑殼斷路器提供 5000 安電流。
輸出 - 過載能力
過載能力
為增大測試裝置的電流范圍，其設計可在短時間內超過額定電流。由于輸出電流的大小由負載電路的阻抗決定，因此電壓額定值必須足以將所需測試電流推送通過被測設備和連接測試導線。
輸出 - 輸出啟動電路
輸出啟動電路
測試裝置采用固態輸出啟動電路。為提高可靠性并減少觸點維護，該電路使用雙向晶閘管而非接觸器來啟動輸出。
輸出 - 輸出啟動控制電路
輸出啟動控制電路
該控制電路提供瞬時和保持模式，以控制輸出持續時間。當輸出僅需短時間開啟時，使用瞬時模式。例如瞬時跳閘測試，或者在設置測試電流時避免損壞或過熱被測設備。在保持模式下，輸出保持通電狀態，直到手動關閉，或者在進行定時測試時，直到被測設備動作——此時測試儀會停止計時器并切斷輸出電源。
測量 - 測量儀
測量儀
為測量輸出電流，測試裝置配備了一個具有多量程和讀數保持功能的固態數字儀表，用于測量短時電流。
運行模式（切換選擇）
運行模式（切換選擇）
正常
數字顯示
3? 位、超亮發光二極管（LED）顯示屏，數字高度 0.3 英寸（7.62 毫米）
量程（切換選擇）
量程（切換選擇）
0 至 19999.999 安 / 10 千安
連續性精度（整體安培表系統）
連續性精度（整體安培表系統）
讀數的 ±1%，三個大量程檔位 ±1 字，小量程檔位 ±1 字
定時器
定時器
固態數字定時器用于測量測試所用的時間，單位可為秒或周期。它采用晶體控制振蕩器，因此其精度與線路頻率無關
顯示 - 顯示屏
顯示 - 顯示屏
5 位、超亮發光二極管（LED）顯示屏，數字高度 0.3 英寸（7.62 毫米）
顯示 - 量程（切換選擇）
顯示 - 量程（切換選擇）
0 至 99999 秒
0 至 99999 周期
顯示 - 精度
顯示 - 精度
讀數的 ±0.05%，±1 字
定時器控制電路
定時器控制電路
當輸出斷電時，該電路會自動停止定時器；當定時器啟動時，它會自動開啟定時器，并且當定時器動作時切斷輸出。通過簡單切換選擇相應模式，該電路可適應以下測試條件：
電流觸發
常閉
常開
定時器控制電路 - 電流觸發
定時器控制電路 - 電流觸發
用于測試沒有輔助觸點可供監測的設備，例如單極斷路器。當輸出電流中斷時，定時器停止工作。
定時器控制電路 - 常閉
定時器控制電路 - 常閉
用于測試帶有常閉觸點的設備。當觸點斷開時，定時器停止工作，輸出斷電。
定時器控制電路 - 常開
定時器控制電路 - 常開
用于測試帶有常開觸點的設備。當觸點閉合時，定時器停止工作，輸出斷電。
尺寸 - 控制單元
尺寸 - 控制單元
控制單元
高 17.5 英寸 × 寬 21.75 英寸 × 深 17.5 英寸（高 29 厘米 × 寬 55 厘米 × 深 44 厘米）
尺寸 - 輸出單元
尺寸 - 輸出單元
輸出單元
高 11.25 英寸 × 寬 21.75 英寸 × 深 19.5 英寸（高 29 厘米 × 寬 55 厘米 × 深 49 厘米）
重量 - 控制單元
重量 - 控制單元
控制單元：
69.25 磅（31.4 千克）
重量 - 輸出單元
重量 - 輸出單元
輸出單元：
123 磅（55.8 千克）
重量 - 輸出單元（60 Hz）
重量 - 輸出單元（60 赫茲）
輸出單元（60 赫茲）：
103 磅（46.8 千克）
CB-845參數文檔
| 附件 | |
| CB-845 50Hz | CB-845-50 |
| CB-845 60Hz | CB-845-60 |
| 定時導線 1.5m （1） | 1282 |
| 電流導線 1.5m（1） | 2265 |
| 電流導線 1.2m（1） | 9311 |
| 輸入連接器，3W，20A（1） | 1402 |
| 保險絲 0.125A，250V，MDL（5） | 981 |
| 保險絲30A，250V，FNW（5） | 9880 |
| 連接導線 1.2m（1） | 9487 |
| 使用手冊 | 9820 |
| 可選附件 | |
| 連接導線3m | 9688 |
-
