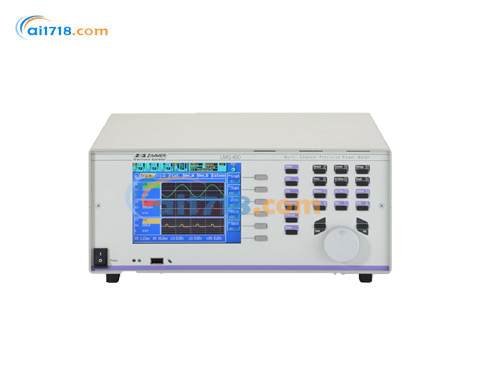

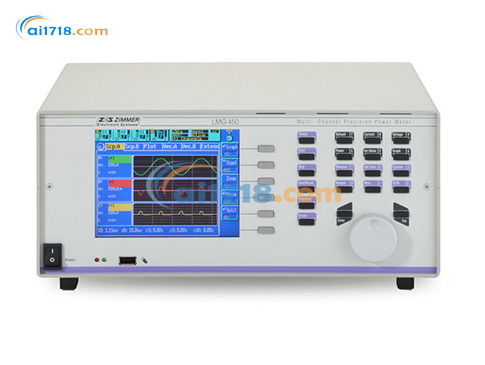

LMG450功率分析儀簡介：
四通道便攜式功率分析儀，0.1%基本精度，連續無間隙采樣測量，諧波及間諧波分析，模擬量和數字量輸入輸出，獨立的電流傳感器輸入通道，電流傳感器輸入自動量程補償
?通道：4個；精度：0.1%；帶寬：DC--20KHz；電壓范圍：6--600V；電流范圍：0.6--16A；
?四組獨立的測量通道，通道間相互隔離；?極低的容抗和極高的動態共模抑制比及抗干擾能力；
?連續無間隙采樣測量過程；
?諧波及間諧波分析；
?模擬量和數字量輸入輸出；
?獨立的電流傳感器輸入通道；
?電流傳感器輸入自動量程補償(相位及幅值)；
?彩色屏幕顯示:4-8個測量值,波形圖,計算圖表,柱狀圖,矢量圖及(菲涅耳圖)；
?有公式編輯器和LabVIEW 驅動，用戶可方便的進行二次開發；
LMG450功率分析儀特點：
?在電網正常運行時自動進行局部放電檢測（無需對電纜線路斷電）
?4組獨立的電流和電壓通道
?輸入通道隔離，極低的對地電容，確保高動態共模抑制和抗干擾性
?*無間隙采樣測量過程
?諧波及間諧波分析，可分別達99次
?模擬量和數字量輸入/輸出
?附加電流傳感器輸入
?相位、振幅自動補償電流傳感器
?高速數據傳輸接口、內存卡插槽，軟盤驅動器
?圖形化彩色顯示屏，顯示4-8個測量值、波形、計算值、柱狀圖和矢量圖 (fresnel圖)
?人性化設計，用戶界面友好
?帶公式編輯器
?帶LabVIEW 驅動
LMG450功率分析儀應用領域：
?三相電機及驅動系統；
?多通道輸入/輸出的供電系統；
?變壓器的效率和矢量組檢測；
?方便、*地檢測開關設備；
?電力電子和能源分析的通用工具；
L45-Z00
LMG450 手冊，德語或英語
L45-Z01
LMG450 的 19 英寸機架安裝套件
L45-Z02
LMG450 攜帶/傾斜手柄桿
L45-Z04
LMG450 及配件的手提箱
L45-Z13
LMG450/500 主從電纜，長度 1m，
2 個 LMG450 通過同步輸入連接，可同時測量 4 個以上的相位
可能的耦合：
LMG450LMG450
LMG450LMG500（1-8 相）
LMG500（1-8 相）LMG500（1-8 相）
L45-Z18
增量速度傳感器適配器到 LMG450 測量通道（HD15 傳感器輸入）
L45-Z318
RS232 - 以太網 - 轉換器，10/100Mbit
LMG-Z-AMP
3p-3w 系統的人工星點模擬
L5-Z03
用于連接兩個 LMG450 和/或 LMG95 之間的過程信號接口（模擬和數字）的電纜
L5-IOBOX-S
適配器（也適用于 DIN 導軌安裝），由 25 極 SUB-D 連接器連接至螺釘籠式連接器，導線截面*大可達 1.5mm x mm
L5-IOBOX-F
適配器（也適用于 DIN 導軌安裝），由 25 極 SUB-D 連接器連接至彈簧籠式連接器，導線截面*大可達 1.5mm x mm
L45-Z09
適配器 BNC 至 HD15，用于隔離帶電壓輸出的電流傳感器；不帶 EEPROM
L45-Z22
適配器安全插頭至 HD15，用于隔離電流傳感器，電流輸出高達 1,2Apk；EEPROM 用于存儲縮放比例
LMG450功率分析儀規格
電壓測量范圍
| 標稱值 / V | 6 | 12.5 | 25 | 30 | 50 | 100 | 250 | 600 |
|---|---|---|---|---|---|---|---|---|
| *大有效值 / V | 7.2 | 14.4 | 30 | 60 | 100 | 130 | 270 | 720 |
| 滿量程*大峰值 / V | 12.5 | 25 | 50 | 60 | 100 | 200 | 400 | 1600 |
| 過載能力 |
1500V for 1s |
|
|
|
|
|
||
| 輸入阻抗 |
1MΩ，20pF |
|
|
|
|
|
||
電流測量范圍（直接測量）
| 標稱值 / A | 0.6 | 1.2 | 2.5 | 5 | 10 | 16 |
|---|---|---|---|---|---|---|
| *大有效值 / A | 1.3 | 2.6 | 5.2 | 10 | 18 | 18 |
| 滿量程*大峰值 / A |
1.875 |
3.75 |
7.5 |
15 |
30 |
60 |
| 過載能力 | 18A 持續，50A 持續 1 秒，150A 持續 20ms |
|
|
|
|
|
| 輸入阻抗 |
2mΩ |
|
|
|
|
|
外部隔離電流傳感器的電壓測量范圍
| 標稱值 / V | 0.12 | 0.25 | 0.5 | 1 | 2 | 4 |
|---|---|---|---|---|---|---|
| *大有效值 / V | 0.15 | 0.3 | 0.6 | 1.2 | 2.5 | 5 |
| 滿量程*大峰值 / V | 0.25 | 0.5 | 1 | 2 | 4 | 8 |
| 過載能力 |
250V 持續 1 秒 |
|
|
|
|
|
| 輸入阻抗 | 100kΩ，10pF |
|
|
|
|
|
測量精度
| 測量精度 | ±（測量值 % + 量程 %） |
|---|---|
| 直流 | 0.2+0.2 |
| 1Hz…1kHz | 0.1+0.1 |
| 45…65Hz（交流耦合） | 0.05+0.05 |
| 1kHz…5kHz | 0.2+0.2 |
| 5kHz…20kHz | 0.3+0.4 |
電流（直接測量）
| 1Hz…1kHz | 0.15+0.1 |
|---|---|
| 45…65Hz（交流耦合） | 0.05+0.05 |
| 1kHz…5kHz | 0.2+0.2 |
| 5kHz…20kHz | 0.5+0.5 |
有功功率（直接測量）
| 1Hz…1kHz | 0.2+0.1 |
|---|---|
| 45…65Hz（交流耦合） | 0.07+0.04 |
| 1kHz…5kHz | 0.3+0.2 |
| 5kHz…20kHz | 0.6+0.5 |
電流（通過外部電流傳感器）
| 1Hz…1kHz | 0.1+0.1 |
|---|---|
| 45…65Hz（交流耦合） | 0.05+0.05 |
| 1kHz…5kHz | 0.2+0.2 |
| 5kHz…20kHz | 0.3+0.4 |
有功功率（通過外部電流傳感器）
| 1Hz…1kHz | 0.15+0.1 |
|---|---|
| 45…65Hz（交流耦合） | 0.07+0.04 |
| 1kHz…5kHz | 0.3+0.2 |
| 5kHz…20kHz | 0.6+0.5 |
其他參數
計算機接口
過程信號接口
其他數據
-
