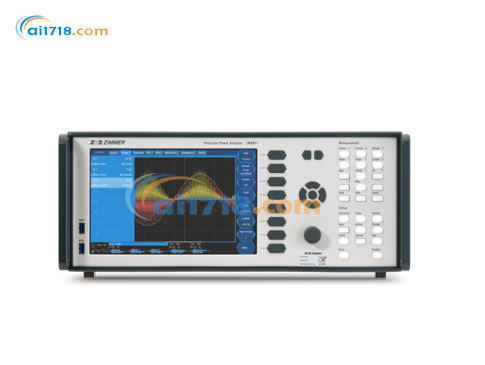

德國GMC-Instruments　LMG671高精度功率分析儀

德國GMC-Instruments LMG671高精度功率分析儀由愛儀器儀表網代理，本產品*新的LMG671系列可實現7個通道，3種精度可選，為客戶實現性價比和可升級性能。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

LMG671高精度功率分析儀介紹

主要性能：1500V寬頻高精度功率分析儀LMG671系列雙路徑架構，可實現扭矩相關的基波和全頻譜的*分析同時進行，*新的LMG671系列可實現7個通道，3種精度可選，為客戶實現性價比和可升級性能。

LMG671高精度功率分析儀特點
諧波：依照IEC/EN 61000-4-7標準進行諧波和間諧波測量，儀器顯示到1000次，通過指令調用到2000次
過程信號：（(選件)可以輸入所有信號類型的轉速和扭矩傳感器(模擬量，頻率信號，如RS422,TTL     或者 HTL)。
腳本編輯器：用于特殊應用的靈活的腳本編輯工具， ·方便的計算功率分析儀的所有衍生變量
同時性：· 電壓、電流、功率以及諧波的同時測量，·列表或者圖形化顯示
靈活的濾波器：·信號濾波器的頻率、類型、特性都可以自由設置
即插即用測量：· 電流傳感器連接后自動識別及供電，·連接方便，無設置錯誤風險。
同步源：*大同時與7路不同頻率的信號同步
閃變：依據 IEC61000 - 4 - 15 標準測量閃變。
采樣值：通過接口直接獲取高分辨率的采樣值和諧波值。
星三角轉換：三相三線系統中將線電壓轉換成相電壓，測定每一相的有功功率。
觸摸屏：10.1寸，1280*800分辨率，快速讀取所有重要的菜單，·DVI 輸出可用于外部顯示器或者投影儀
遙控：設備所有功能的實時顯示，遠程操作和數據可視化，·全新的GUI 界面，操作流暢無需思索
容量：內置了高容量的存儲介質，標配16 G 固態硬盤，可增配 250 G 固態硬盤。即便是設置*快的周期也能進行長時間的內部數據存儲。
通訊：可進行以太網、RS232、以太網（VGA、CAN、CANopen 等）通訊，以及通過其他方式通訊。

功率分析的標準
在過去的三十多年里，ZES ZIMMER—直只專注于高精度功率測量技術，所以我們知道這不僅僅是簡單的測量電壓和電流。任 何使用一般數據采集系統來嘗試測量功率的人將會迅速需要面對它的局限性：共模抑制情況怎么樣？測試結果在功率因數為0.01的時候是否仍然可靠？對地電容是否足夠小以便抵抗來自泄漏電流的干擾？在哪個頻率范圍廠家保證闡明的測量精度？可 以迅速清楚地知道，只有特別針對功率測量設計的設備才能真正的滿足這些高要求。

適用于任何應用的多通道組合
功率分析儀提供不同的精度等級，允許用戶選擇合適的儀器來完成手上的工作。畢竟不是所有的應用都需要*高的精度。通常 一般的分辨率和精度*已經足夠。令人遺憾的是，不是所有的測量應用都是如此。經常會出現如下情況，在相同的測量配置下 不同的測量點需要不同的帶寬和精度等級。這是為什么LMG600提供三種不同的輸入模塊，并可以安裝到同一個主機箱里，你可以根據自己的特殊應用量身定制所需的測量儀器。這樣一個低價格的解決方案能同樣很好地達到你的要求，不需要去折中接受低精度或者大材小用。

兩種帶寬下功率同時測量，雙路徑技術-無需妥協，毋庸置疑
傳統的功率分析儀，被測信號首先經歷模擬處理，然后經A/D轉換器轉換成數字信號進行處理，得到的信號即可在整個頻率范圍都 被測量，也可經過抗混淆濾波器作為FFT分析的基礎或進一步的數字濾波。由于A/D轉換器的局限性，它們固有的一些缺點將被帶 入到傳統的設備中。如果開啟濾波器進行測量，為了避免FFT分析的混淆，寬頻帶的值被丟棄。如果關閉濾波器，嚴格來講，不應 使用FFT。假如不使用抗混淆濾波器進行整個頻率范圍的FFT分析，計算值是可疑的，混淆誤差高達50%。例如，很容易發現，無 論如何至少有0.5%的偏差會被忽視。*后，當交替進行濾波和不濾波測量時，結果的有效性同樣是有問題的，因為這假定了信號 不隨著時間而改變這個條件，而這在事實上幾乎是不存在。此外，這個處理過程特別的消耗時間。

*終提出的所有測星方法都僅僅是令人不滿意的妥協方案。這*是為什么 ZES ZIMMER從根本上重新設計信號 的處理和研發雙路徑架構。模擬處理 與傳統的測里儀器相同，然而隨后的 數字處理已經徹底改變。LMG600是一臺在每個電壓和電流通道 都有兩個A/D轉換器在兩個獨立信號 路徑的功率分析儀。一個用于寬頻帶 信號的無濾波測量，另一個用于抗混 淆濾波器輸出的窄頻帶信號測量。并 行的釆樣值數字化處理讓用戶同時獲 取同一個信號的兩種測量值，也不用 擔心混淆影響的風險。這種獨特的處 理避免了之前提及的所有方法的缺點 ，保證在*短的時間內得到**的結果。


無間隙測量
在很嚴格地監控電氣設備的能耗和效率的過程中，為了能夠公平地對比來自不同廠家的產品，新的標準和規程連續不斷地出臺（例如SPECpower_ssj2008，IEC62301, EN50564)。對于辦公電腦、服務器或家用電器等相同原理的應用：能量消耗 的過程總是要求長時間的分析，考慮所有相關的操作條件。*小負載（如待機）和滿負載之間可能會有一個數量級的差異。

由于極小的延遲得到*的測量
現在變頻器使用快速開關半導體來改善效率，這產生極其陡峭的電壓邊緣，因此產生的電容電流使軸承和電機的絕緣經受嚴峻的考驗_這可能導致其過早失效。

電機濾波器（如dU/dt濾波器）可以使陡峭的電壓梯度減弱，盡管因為濾波器本身頻率（通常大于100kHz)的瞬時震蕩導致其 自身產生功率損耗。

LMG600的寬頻帶范圍和電壓、電流之間極小的延遲允許極其*地測量此頻率下的濾波器的功率損耗，包含在低功率因數下 的縱向測量。其同樣適用于*高10MHz的高頻測量，這要求電壓和電流通道之間設計成*小的延遲。LMG600電壓和電流通道 間的延遲小于3ns,這相當于50Hz時相角誤差小于1μ弧度。這使得該儀器適合用于測量變壓器、電抗器、電容器、超聲波發 生器等的低功率因數時功率損耗。不需要額外的選件或調整，LMG600的標準配置已經有能力勝任此測量任務。通常使用 電壓和電流傳感器測量大功率電路，可以通過校正這些傳感器的相角來提高測量精度。

滿足不同量程的*測量
盡管LMG600提供電壓和電流寬量程，但總是有一些應用需要特別 的測量量程。無論你是否需要測量幾百安培的電流或者幾千伏的電壓，我們都 有現成的解決方案我們提供廣泛量程的電壓和電流傳感器可以*地和 LMG600高精度功率分析儀一起工作，擴展儀器的測量量程至所需的范圍。我 們的即插即用型傳感器配有一個總線系統，這使得LMG600可以自動識別并設 罝。這允許所有的重要參數，如*的變比因數、延遲補償量、上一次校準時 間、傳感器型號等，自動被功率分析儀讀取，在測量過程使用*此外，傳感器 器由LMG600供電，不再需要單獨的外部電源。

使用即插即用型傳感器，用戶不需要微調既可地得到好的結果。從用戶的角度來看，直接測量和使用傳感器測量沒有區別。當然，市面上其他品牌的傳感 器同樣能使用在LMG671上。

使用方便-觸屏、按鍵、外設操作隨心所欲
為了確保LMG600可以使用在任何情況下，普遍可用性特別受到關注。所有的顯示模式和設定選擇都可以通過觸摸屏或者按鍵操作。優化的設計始終聯接按鍵到屏幕上的相關視圖和設定選項上。幾乎不需要熟悉既可以有效地使用儀器。圖形用戶界面引導用戶直接到所需的數值。電壓或電流的真有效值、相關的諧波或者能量累積，通常只要按一下按鈕即可獲得。 此外，用戶自定義視圖允許把測量值單獨編組，所以，所有的參數總是一目了然。這種人體工程學的操作方式，節省時間，對 LMG600的富有成效地使用作出了直接的貢獻。在顯示屏的右邊有八組與上下文相關的兩個功能鍵，它的功能總是對應于屏幕 上右邊的同一行，對于容易使用非常重要。任何人都能一目了然地判斷出分配給功能鍵的功能。雙功能鍵的設計允許快速配罝 相應的參數，不再需要不相關的視圖切換。當操作儀器時有關于功能和控制的疑問，隨時可以顯示操作手冊的相關章節。

靈活的分組設置確保通道關系簡單明了
為了正確地闡明物理測量通道之間的功能關系，功率測量通道（P通道）可以編成所謂的組，其一般呈現為物理通道之外 的虛擬測量通道或虛擬設備。P通道的邏輯組合取決于被分析系統的接線和相的數量。由于LMG600的靈活性，甚至可以編 組成不尋常和罕見的配置，如分相系統和四相或多相系統，既簡單又可靠，要求*是，同一組的所有通道都具有相 同的基本頻率和都是相同的模塊（A , B，C )。這將避免因為不同的模塊類型的不同技術性能引起的微小的誤差。創建 組的一個好處是它使得儀器的設置變得簡單，例如使得同一組內影響所有通道的濾波器設置只需要設置一次即可。此外， 衍生的數值，如組內所有通道的有功、視在和無功功率都進行計算。當編組指定邏輯上通道如何連接時，接線將規定測量 設備的輸入如何與測量電路連接，不管是否是星-三角電路或者是有中性線的電路等。接線表明了儀器如何解讀測量信號。

注：1)xxx: 電流量程，PCT 600使用PCT600-K02-L6 可以擴展量程到1000A  AC/DC,擴展量程時LMG  671*多同時能使用6個PCT600 傳感器

2)xx: 根據電流大小、精度不同，XX不同，02為1500A精度0.02%,孔徑52mm;10  為1500A 精度0.1%,孔徑52mm;

42為4000A精度0.02%,孔徑83mm;62   為10kA精度0.02%,52mm×162mm;82    為10kA精度0.02%,孔徑82mm×202mm。

3)PCT2000  型號需要外接電源。

分流器LMG-SHxxx(-P)*

注：xxx為阻值大小，-P 為20A一秒過流保護型

1)無-P 型號。

2)-P 型精度為0.3%。

電壓測試附件：

注：1)x為通道數量

安全連接附件：

其他附件：
