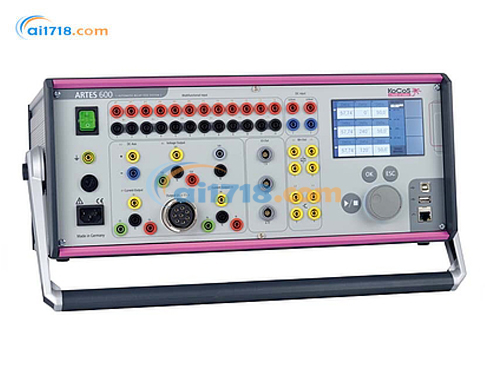

ARTES 600 繼電保護測試系統產品簡介：
ARTES 600 是用于測試所有類型保護繼電器的緊湊型通用解決方案。由于集成控制單元、重量輕和噪音小，堅固的測試系統同樣適合現場使用以及實驗室使用。
即使是*苛刻的測試任務也可以通過 ARTES 600 輕松完成。 4 個電壓輸出和 6 個電流輸出具有特別高的輸出功率，可以對靜態、數字和變壓器供電繼電器進行三相測試。甚至無需額外設備即可進行差動保護繼電器的三相測試。
強大、*、多功能
新型放大器和測量單元
將放大器的高輸出功率和高精度結合在一個設備中的要求通過 ARTES 600 *實現。 ARTES 600 具有強大且高精度的放大器、多功能測量輸入以及易于操作和操作的特點，是三相繼電器測試的理想解決方案。
符合人體工學，輕松快捷
全新 TJCP 用戶界面
全新內部 TJCP 用戶界面是一大特色。憑借采用 Smart-Touch 技術的高分辨率 5 英寸觸摸屏，無需連接外部 PC 即可快速輕松地進行許多測試。清晰、全新結構的用戶界面直觀地引導用戶實現目標。
用戶使用符合人體工程學的旋轉選擇輪進行的操作（例如改變幅度、相位角或頻率）均可實時執行而不會延遲。旋轉選擇輪中集成的光環和額外的聲音信號可在設置和測試期間提供有關當前系統狀態的信息。
此外，新的 TJCP 用戶界面還提供各種通信接口，如 USB、3 x 以太網和 Wi-Fi 以及內部 GPS 接收器單元。
緊湊、堅固、面向未來
新硬件架構的特點
第四代 ARTES 體現了 25 多年的自動繼電器測試系統開發和制造經驗。盡管性能和通道數量更高，但仍保留了以前版本的優點，例如緊湊而堅固的設計、重量輕和噪音低。除了更高的性能之外，新硬件還具有許多特殊功能，進一步提高了ARTES 600的實用性和多功能性。
用于測量模擬和二進制信號的多功能輸入
12 個多功能輸入被分配到 6 個電氣隔離的組。除了二進制信號外，還可以記錄模擬量?？梢宰杂烧{整響應閾值和響應范圍以進行評估。
通過并聯操作，測試電流可達 96 A
電流放大器提供的*大測試電流為 6 x 32 A。通過并行操作電流輸出，三相應用*多可輸出 3 x 64 A，單相應用*多可輸出 96 A。
用于連接測試對象的發電機插座
可以通過發電機插座隨意接三種電壓和三種電流。使用發電機連接線，可以輕松、安全且快速地建立測試對象和測試設備之間的連接。
高精度小信號輸出
特殊的“低電平”輸出具有非常高的精度，可以使用小信號輸入來測試保護裝置。*模擬了羅氏線圈等不同傳感器的行為。
獨立直流輸出
獨立直流電源可用于例如為測試對象供電。設置范圍為 12 至 260 VDC。
通過 4 個二進制輸出輸出控制命令
輸出期間，可以與模擬量并行實時輸出 4 個二進制信號。
通過 LED 發出所有狀態的信號
快速看一眼*足以看到哪些輸出處于活動狀態以及二進制輸入和輸出處于哪些狀態。
在垂直設備位置操作
所有連接和接口都位于設備的前面。如果空間有限或沒有工作臺，ARTES 600 也可以垂直操作。
| 常規參數 | 頻率范圍 | DC…3kHz |
|---|---|---|
| 瞬態信號 | 頻率分辨率 | 0.001Hz |
| 頻率精度 | 誤差 < 0.01% | |
| 相位分辨率 | 0.001° | |
| 相位精度 |
誤差 < 0.05° 注 1) |
|
| 相位角 | 0…360° | |
| 電壓輸出 | 4 相（L-N） |
4 x 0…300V / 75VA 注 3)、注 4) |
| 3 相（L-N） |
3 x 0…300V / 100VA 注 3)、注 4) |
|
| 1 相（L-L） |
1 x 0…600V / 150VA 注 3)、注 4) |
|
| 分辨率 | 13mV | |
| 精度 |
誤差 < 0.05% 注 1)、注 2) |
|
| 總諧波失真（THD） |
< 0.05% 注 1) |
|
| 電流輸出 | 6 相 |
6 x 0…32A / 250VA 注 3)、注 4) |
| 3 相 |
3 x 0…64A / 500VA 注 3)、注 4) |
|
| 1 相 |
1 x 0…96A / 500VA 注 4) |
|
| 分辨率 | 1mA | |
| 精度 |
誤差 < 0.05% 注 1)、注 2) |
|
| 總諧波失真（THD） |
< 0.05% 注 1) |
低電平信號輸出
| 數量 | 3 組共 10 個輸出端 |
|---|---|
| 輸出范圍 | 0…10Vpk |
| *大輸出電流 | 20mA |
| 分辨率 | 300μV |
| 精度 | 誤差 < 0.05% |
| 頻率范圍 | DC…3kHz |
| 瞬態信號 | DC…4kHz |
| 總諧波失真（THD） | < 0.05% |
| 頻率分辨率 | 0.001Hz |
| 頻率精度 | 誤差 < 0.01% |
| 相位角 | 0…360° |
| 相位分辨率 | 0.001° |
| 相位精度 | 誤差 < 0.05% |
| 直流輸出 | 輸出范圍 | 12…260VDC |
|---|---|---|
| 輸出功率 | 50W，*大 2A | |
| 精度 | 誤差 < 5% | |
| 保護 | 過載和短路保護 | |
| 模擬輸入 | 數量 | 2 |
| 測量范圍 | 0…±20mA | |
| 精度 |
誤差 < 0.05% 注 2) |
|
| 保護 | 通過數字高速隔離器實現電氣隔離 | |
| 多功能輸入 | 數量 | 12 |
| 測量范圍 | 2/10/300/600VAC/DC | |
| 頻率范圍 | DC…6kHz | |
| 觸發閾值 / 范圍 | 0…300VDC，可自由配置，或用于測量無電位觸點 | |
| 精度 |
誤差 < 0.05% 注 2) |
|
| 電氣隔離 |
6 個電氣隔離組，每組 2 個測量輸入 150V CAT IV；300V CAT III；600V CAT II |
|
| 安全等級 | - | |
| 二進制輸出 - 繼電器 | 數量 | 2 |
| 交流開關容量 | 0…250VAC，8A，阻性負載 | |
| 直流開關容量 | 0…300VDC，Imax = 8A，50W | |
| 保護 | 無電位且電氣隔離的輸出繼電器 | |
| 二進制輸出 - 晶體管 | 數量 | 2 |
| 開關頻率 | 1kHz | |
| 開關容量 | 0…300VDC，50mA |
完整系統
參數類別
具體參數
電源電壓
額定電壓：100…265VAC，47…63Hz / 120…265VDC
額定功率：200W
結構
采用 19 英寸 4U 便攜式機架結構，提手也可用作支架
尺寸（寬 x 高 x 深）：470 x 202 x 326mm（不含把手）
環境
工作溫度：0…50°C
存儲溫度：-20…60°C
相對濕度：5 - 90%，無冷凝
通用標準 - 安全
EN 61010 - 1，150V CAT IV；300V CAT III；600V CAT II
EN 61326 - 1
EMC 抗擾度：EN 61000 - 6 - 2
-
