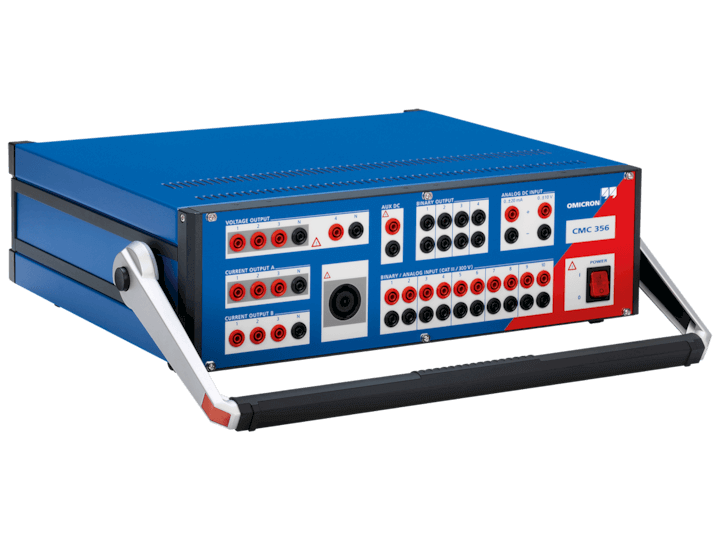

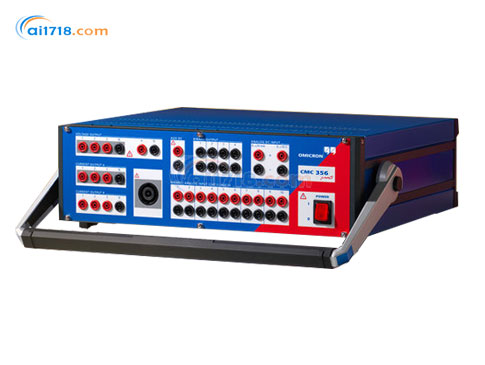

?CMC 356通用繼電保護測試儀器及調試工具
?CMC356的目標是更好地滿足現代變電站和繼電保護裝置的調試及維護要求。它為5A CT及功率要求非常高的測試應用提供了新的手段。
?CMC356的特殊性是其具有動態輸出范圍極好的高功率電流源。同時在一個測試裝置中集成了大負載機電式繼電器的三相測試功能以及*新的IEC61850技術，是對當今保護測試領域中眾多挑戰的*好應對。從測試裝置注入一次電流來進行電流互感器的接線和可靠性檢查這種功能，深受調試工程師們的欣賞。
CMC 356通用繼電保護測試儀特點：
?對各代繼電保護進行測試（機電式，靜態式，數字式，IEC 61850 IED）
?大電流 (6 x 32 A, 3 x 64 A, 1 x 128 A)
?高功率 (6 x 430 VA, 3 x 860 VA, 1 x 1000 VA)
?在一個裝置中集成了22路電壓/電流發生器
?采用GPS或IRIG-B（典型誤差 < 5 μs）的端對端測試
?具有獨特的手動和自動測試功能的測試軟件
?保護測試文件庫-絕大多數繼電器的測試模板
?繼電保護數據及測試管理的數據庫
?*高的質量、安全性、可靠性和硬件堅固性
?全球范圍的高質量技術支持
?適用于電力系統技術人員和工程師的全球培訓課程
?提供了國際化的知識交流平臺
CMC 356通用繼電保護測試儀應用領域：
?繼電保護測試
對于當今電力系統的安全、可靠運行來說，繼電保護系統發揮著重要的作用。保護設備的正常工作有助于維持電力系統的安全運行并保護設備免受損害。為了確?？煽窟\行，繼電器以及重合控制器在整個使用壽命期間都必須要進行測試，從*初的開發一直到生產制造和調試以及運行當中的定期維護。
對于壽命周期中的所有這些階段以及在任何環境下，我們的測試設備都是非常理想的工具。作為可靠的長期合作伙伴，我們為用戶提供*新技術的測試解決方案，并持續對其進行維護和保持其不斷的發展，使用戶能夠滿足系統所提出的日趨復雜的要求。
?測量設備測試
電力系統測量設備的功能和準確度測試，要么是由強制性的標準或者規程所規定的，要么*是現有質量保證概念的一部分。對于各種類型的測量設備，例如電能質量測量設備、電能表計或者變送器來說，只有在經過正確的校驗之后才能夠提供有效的測量值。校驗都是在開發過程、型式試驗和調試過程中進行的。在這些過程的各個階段，系統運行人員都必須要定期對其進行測試以保證其可靠性。對于所有這些應用領域，我們都可以提供多功能的、便攜的、高準確度的測試解決方案。
?電力系統自動化通信
IEC 61850 是變電站內設備通信的國際標準，定義了智能電子設備（IED）之間的通信。這個標準定義了 IED 設備的通用數據模型以及完整的工程過程。IEC 61850 標準已經在繼電保護工程領域發揮了重要影響，已經有大量的在運行變電站采用了這個標準。從*初開始，上主要的繼電器制造廠*已經使用我們的設備完成對 IEC 61850 設備的性能測試以及對設備互操作功能的演示。在這個領域，我們一直都保持著領導地位，為變電站或者實驗室的繼電保護工程師們提供廣泛而先進的 IEC 61850 測試工具。
CMC 356通用繼電保護測試儀配件：
?ARC 256x arc flash initiator（弧閃發生器）
用于檢測開關柜內發生短路時所出現的電弧
弧閃保護系統設計用于檢測開關柜內發生短路時所出現的電弧，可以縮短電弧存續的時間并切斷電弧的能量來源，以減少對人員和設備可能造成的傷害。
為了對這類保護進行測試，ARC 256x 弧閃發生器通過氙管來模擬電弧，與照相機的閃光燈非常類似。在測試的時候，CMC 的這個附件放置在靠近弧閃傳感器的位置。它通過 6m（19.7 ft）長的電纜連接到 CMC 測試儀器的外部接口插口，這個插口既提供電壓也提供觸發信號。
?C-Shunt *分壓器
用于測量電流的*分壓器
C-Shunt1 和 C-Shunt10 是用于測量電流的*分壓器?？梢灾苯硬迦氲?OMICRON 測試儀（如 CMC 或 COMPANO 100）的開關量/模擬量輸入接口。
C-Shunt 1
電阻值：1 mOhm
電阻值容許誤差：0.1 %
溫度系數：符合 IEC 60115-1 4.8 的要求，在0 ... +70℃（32 ... +158 °F）的范圍內為<= 30 ppm/K
*大電流：32 A 連續
絕緣等級：600 V CAT II
C-Shunt 10
電阻值：10 mOhm
電阻值容許誤差：0.1 %
溫度系數：符合IEC 60115-1 4.8 的要求，在0 ... +70℃（32 ... +158 °F）的范圍內為<= 15 ppm/K
*大電流：12.5 A 連續
絕緣等級：600 V CAT II
?CMC 356運輸選項
手推車/背包
CMC 356帶有輪子的手推車/背包，伸縮手柄和肩帶的測試套件，用于運輸包括配件（不含CMControl）的CMC 356測試裝置。對于簡單的機械保護，不用于無人運輸。
運輸箱（大）
描述：堅固的運輸箱，內有硬質泡沫，車輪和伸縮手柄。防水，防塵，耐化學腐蝕。
型號：為CMC 356，CMC 256plus設計的大號
推薦用途：大壓力運輸，海運
容量：測試單元與CMControl，手冊，測試線，配件
尺寸：660 x 570 x 415 mm（26.0 x 22.4 x 16.3 in）
重量：11.2公斤（24.7磅）
?CMC 接線附件包
可選的接線附件用來連接測試對象與CMC測試儀
CMC的接線附件包包括：
12 根靈活的測試導線轉接頭，帶可伸縮的套子，對于連接到非安全的香蕉插孔上非常有用，完全符合IEC 61010-031 安全標準. (100 mm 長, 6 紅 和 6 黑)
4 個可曲的跳線 (50 mm 長)，用于將電流輸出并聯達到*大 32 A的輸出，或者用來短接開關量輸入的中點（長50mm）
8 個鱷魚夾 (4 紅, 4 黑)
12 個靈活的端子轉接器，用于螺旋型端子
20 個電纜接線片轉接， M4 (0,15") 螺釘
10 個電纜接線片轉接頭M5 (0,2") 螺釘
10 根電纜扎帶 (150 mm 長)
所有的附件都放在一個藍色的袋子
?CMC 的標準附件
以太網連接短纜 1.5 m, RJ45用于將 CMC 356， CMC 256plus 或 CMC 256 NET-1 連接至 PC 機或網絡。
以太網連接短纜 3 m, RJ45用于將 CMC 356，CMC 256plus 或 CMC 256 NET-1 連接至 PC 機或網絡。
測試導線 4 mm 安全插孔，2m 長, 600 V (6 x 紅, 6 x 黑)
靈活的端子轉接器 (12 x 黑)
跳線, 易曲的, 6 cm 長 (4 x 黑) ，用于A、B兩組并聯使用
靈活的測試導線轉接頭，帶可伸縮的套子
用于 CMC 356/CMC 256plus (不帶CMControl-6) 體積的軟包
用于 CMC 356/CMC 256plus (帶CMControl-6) 體積的軟包
用于 CMC 353/CMC 310 (不帶CMControl-3) 體積的軟包
用于 CMC 353/CMC 310 (帶CMControl-3) 體積的軟包
用于 CMC 850 體積的黑色軟包
?CMC 裝置的可折疊立式支架
可折疊的支架以立式支撐CMC 裝置
這個堅固的立式支架（VEHZ0070）以大約10°傾斜支撐CMC 裝置，以使測試儀的背后有足夠的空間進行接線。
立式支架與CMC的尺寸吻合非常好，可以保證在測試現場沒有桌子用時或是空間有限時方便地進行操作。
CMC 356
ELT (錄波測試和變送器) 硬件選項
這個選項：
把10路開關量輸入轉變為多功能AC模擬量和DC模擬量的測量輸入。與EnerLyzerTM-SW許可文件一起，這個功能使得CMC356可以作為10個通道的電流和電壓暫態錄波器或用作幅值、相位、頻率、功率（S，P，Q）、諧波、趨勢記錄等測量裝置。
在CMC上增加兩路DC測量輸入(0 ... 10 V / 0 ... 20 mA)
LLO-2 硬件選項
這個選項為 CMC 356/353/256plus/256-6（NET-1）增加了額外的 6 路低電平輸出。測試設備可以控制的信號發生器總量由 16 路擴展為 22 路。這些低電平輸出可以直接用于測試帶有低電平輸入的繼電器，或者可以用于控制象 CMS 356 這樣的外接放大器。
低電平輸出可以模擬帶有低電平接口的新型 CT 和 VT 的信號。而對于羅果夫斯基線圈信號而言，其獨到之處在于不僅能夠模擬其穩態信號，也能模擬其暫態信號。
CMC 356和 Test Universe
VE002829
CMC 356基礎包
VE002826
VEHO2801
Option ELT-1 選項隨新機定購
LLO-2 選項隨新機定購
LLO-2 選項升級定購
訂購信息
VE002830
CMC 356標準包
VE002831
CMC 356增強包
VE002832
CMC 356完整包
CMC 356 和 CMControl(不含Test Universe)
CMC 356 和 CMControl P APP 激活碼
VE002820
CMC 356 和 CMControl P
CMC 356 硬件選項
VEHO2802
Option ELT-1 選項升級訂購
VEHO2803
VEHO2804
OMICRON CMC 356 繼電保護測試儀技術參數
1. 校準與保證值
2. 主電源| 連接 | C14 連接器（符合 IEC 60320-1） |
|---|---|
| 電壓 | 單相：額定電壓 100…240 VAC，工作范圍 85…264 VAC |
| 額定電流 | 110 V 時*大 12 A；230 V 時*大 10 A |
| 頻率 | 額定 50/60 Hz，工作范圍 45…65 Hz |
| 過壓類別 | II 類 |
| 電源 | 電流 | 典型總輸出功率 |
|---|---|---|
| 230 V | 6×15 A | 1600 W |
| 6×25 A | 1470 W | |
| 6×32 A | 1320 W | |
| 115 V1 | 6×15 A | 1120 W |
| 6×25 A | 990 W | |
| 6×32 A | 860 W | |
| 100 V1 | 6×15 A | 910 W |
| 6×25 A | 790 W | |
| 6×32 A | 670 W |
1 滿功率連續運行 15 分鐘后，需遵循 15 分鐘開 / 15 分鐘關的占空比（環境溫度 25°C）。
3. 系統時鐘精度
| 特性 | 規格 |
|---|---|
| 時鐘性能 | Stratum 3（ANSI/T1.101-1987） |
| 頻率漂移（長期） | 24 小時 <±0.37 ppm；20 年 <±4.60 ppm |
| 頻率漂移（溫度影響） | <±0.28 ppm |
4. 同步功能
| 特性 | 規格 |
|---|---|
| IRIG-B 同步 | 偏移（UTC）誤差 <±1 μs，支持第三方 IRIG-B 源（需 CMIRIG-B 配件） |
| *時間同步 | 電壓輸出誤差 <±1 μs（典型）/<±5 μs（保證）；電流輸出誤差 <±5 μs（典型）/<±20 μs（保證） |
5. 輸出參數
5.1 通用發生器輸出
| 頻率范圍 | 正弦信號：0（DC）…1000 Hz；諧波 / 間諧波：10…3000 Hz；瞬態信號：0（DC）…3100 Hz |
|---|---|
| 頻率分辨率 | <5 μHz |
| 相位范圍 | -360°…+360° |
| 相位分辨率 | 0.001° |
| 幅值溫漂 | 0.0025%/°C |
5.2 電流輸出
| 輸出電流 | 6 相 AC（L-N）：6×0…32 A；3 相 AC（L-N）：3×0…64 A；2 相 AC（L-L）：2×0…32 A；1 相 AC（L-L）：1×0…64 A；1 相 AC（L-L-L-L）：1×0…32 A；2 相 AC（LL-LN）：2×0…64 A；1 相 AC（LL-LN）：1×0…128 A；DC（LL-LN）：1×0…±90 A |
|---|---|
| 輸出功率 | 6 相 AC：6×430 VA（25 A）；3 相 AC：3×860 VA（50 A）；2 相 AC（L-L）：2×870 VA（25 A）；1 相 AC（L-L）：1×1740 VA（50 A）；1 相 AC（L-L-L-L）：1×1740 VA（25 A）；2 相 AC（LL-LN）：2×500 VA（40 A）；1 相 AC（LL-LN）：1×1000 VA（80 A）；DC：1×1400 W（±80 A） |
| 精度（R ≤0.5 Ω） | 典型誤差 < 0.05% 讀數 + 0.02% 量程；保證誤差 < 0.15% 讀數 + 0.05% 量程 |
| 諧波失真（THD+N） | 0.05%（典型）；<0.15%（保證） |
| 相位誤差 | 0.05°（典型）；<0.2°（保證） |
| 直流偏置電流 | <3 mA（典型）；<10 mA（保證） |
| 保護功能 | 短路保護：無限；開路保護：允許開路輸出 |
5.3 電壓輸出
| 輸出電壓 | 四相 AC（L-N）：4×0…300 V；三相 AC（L-N）：3×0…300 V；兩相 AC（L-L）：2×0…600 V；單相 AC（L-N）：1×0…300 V；單相 AC（L-L）：1×0…600 V；DC（L-N）：4×0…±300 V |
|---|---|
| 輸出功率 | 四相 AC：4×75 VA（100…300 V）；三相 AC：3×100 VA（100…300 V）；兩相 AC（L-L）：2×138 VA（200…600 V）；單相 AC（L-N）：1×200 VA（100…300 V）；單相 AC（L-L）：1×275 VA（200…600 V）；DC：1×420 W（300 V DC） |
| 精度 | 典型誤差 < 0.03% 讀數 + 0.01% 量程；保證誤差 < 0.08% 讀數 + 0.02% 量程 |
| 諧波失真（THD+N） | 0.015%（典型）；<0.05%（保證） |
| 相位誤差 | 0.02°（典型）；<0.1°（保證） |
| 直流偏置電壓 | <20 mV（典型）；<100 mV（保證） |
| 保護功能 | 短路保護（L-N）：無限 |
5.4 低電平輸出（LL out）
| 輸出范圍 | 電壓：0…±10 Vpeak；電流：*大 1 mA |
|---|---|
| 精度 | 典型誤差 < 0.025%；保證誤差 < 0.07%（1…10 Vpeak） |
| 諧波失真（THD+N） | <0.015%（典型）；<0.05%（保證） |
| 相位誤差 | 0.02°（典型）；<0.1°（保證） |
| 頻率范圍 | 正弦信號：0（DC）…1000 Hz；諧波 / 間諧波：10…3000 Hz；瞬態信號：0（DC）…3100 Hz |
5.5 二進制輸出繼電器
| 類型 | 無源接點，軟件控制 |
|---|---|
| 交流負載能力 | *大 300 V，8 A，2000 VA |
| 直流負載能力 | 參考負載曲線 |
| 浪涌電流 | 15 A（10% 占空比，*長 4 秒） |
| 電壽命 | 100,000 次切換（230 V AC/8 A，阻性負載） |
5.6 直流電源（AUX DC）
| 電壓范圍 | 0…66 VDC（0.8 A）；0…132 VDC（0.4 A）；0…264 VDC（0.2 A） |
|---|---|
| 功率 | *大 50 W |
| 精度 | 典型誤差 < 2%；保證誤差 < 5% |
6. 輸入參數
6.1 二進制 / 模擬輸入
| 數量 | 10 路 |
|---|---|
| 觸發條件 | 無源接點或直流電壓閾值比較 |
| 反應時間 | *大 220 μs |
| 采樣率 | 10 kHz |
| 去抖動時間 | 0…25 ms |
6.2 計數器輸入（100 kHz，低電平）
| *大頻率 | 100 kHz |
|---|---|
| 脈沖寬度 | >3 μs（高 / 低信號） |
| 開關閾值 | 正沿：*大 8 V；負沿：*小 4 V |
7. 通信端口
| NET-2 板 | USB 2.0 高速（480 Mbit/s），10/100/1000Base-TX 以太網，支持 PoE（Class 1 和 Class 2） |
|---|---|
| NET-1C 板 | USB 2.0 全速（12 Mbit/s），10/100Base-TX 以太網，支持 PoE（Class 1 和 Class 2） |
8. 環境條件
| 工作溫度 | 0…+50°C（+32…+122°F），+30°C 以上需 50% 占空比 |
|---|---|
| 存儲溫度 | -25…+70°C（-13…+158°F） |
| 濕度 | 5…95% RH，無冷凝 |
| 振動 / 沖擊 | 符合 IEC 60068-2-6/27 標準 |
9. 機械數據
| 重量 | 16.8 kg（37 lb） |
|---|---|
| 尺寸（W×H×D） | 450×145×390 mm（17.7×5.7×15.4 英寸） |
| 防護等級 | IP20（IEC 60529） |
10. 安全與認證
| EMC | 符合 EN 61326-1、EN 61000 系列標準（歐洲）；FCC Part 15 Class A（美國） |
|---|---|
| 安全標準 | EN/IEC 61010-1/-2-030，UL/CAN/CSA 61010 系列 |
| 認證 | ISO 9001 質量管理體系認證 |
|
CMC 356規格 |
||
| 電源 |
|
|
| 額定輸入電壓2 | 100 – 240 VAC, 1相 |
|
| 允許輸入電壓 |
85 – 264 VAC |
|
| 額定頻率 | 50/60 Hz |
|
| 允許頻率范圍 | 45 ... 65 Hz |
|
| 額定電流 | 12 A在 115 V / 10 A在 230 V |
|
| 連接 | 標準交流插口(IEC 60320) |
|
| 環境條件 |
|
|
| 工作溫度3 | 0 ... +50 °C (+32 ... +122 °F) |
|
| 存放溫度 | -25 ... +70 °C (-13 ... +158 °F) |
|
| 濕度范圍 | 相對濕度 5 ... 95%， 無冷凝 |
|
|
振動 |
IEC 60068-2-6 (20 m/s2 at 10 ... 150 Hz) |
|
| 沖擊 |
IEC 60068-2-27 (15 g/11 ms半波正弦) |
|
| 設備可靠性 |
|
|
| 產品符合電磁兼容 (EMC) 規定 (符合 CE 要求)。 |
|
|
| EMC發射 | 國際/歐洲 |
IEC/EN 61326-1,EN 55032/CISPR 32 (A 類),IEC/EN 61000-3-2/3 |
| 北美 | 47 CFR 15 Subpart B (A類) of FCC | |
| EMC抗擾度 |
國際/歐洲 |
IEC/EN 61326-1, IEC/EN 61000-6-5, IEC/EN 61000-6-4 |
| 產品符合低電壓規定 (符合 CE 要求)。 |
|
|
| 安全 |
國際/歐洲 |
IEC/EN 61010-1, IEC/EN 61010-2-030 |
|
北美 |
UL 61010-1, UL 61010-2-030, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-030 |
|
| 機械測試 |
國際/歐洲 |
IEC 60068-2-6 (20 m/s2在10 ... 150 Hz), IEC 60068-2-27 (15 g/11 ms半波正弦) |
| 重量 | 16.8 kg (37 lbs) |
|
| 尺寸 | 450 x 145 x 390 mm (17.7 x 5.7 x 15.4 in) |
|
| PC連接 |
兩個PoE?以太網端口： 10/100/1000 Base-TX 符合IEEE 802.3af 接口的能力限制為一個1類 (3.84 W) 和一個2類 (6.49 W)通電的裝置 USB接口： USB Type-B接口(PC) USB Type-A接口(Wi-Fi適配器， 用于無線控制) |
|
| 信號指示燈(LED) | 電壓輸出或輔助直流> 42 V |
|
| 接地連接 | 4 mm (0.16 in)香蕉插口（背部） |
|
| 硬件診斷 | 每次啟動自檢 |
|
| 絕緣分組 | 以下組相互之間電氣隔離： 電源、 電壓放大器輸出、電流放大器組A/B、 輔助直流電源、 開關量/模擬量輸入 |
|
| 保護 | 所有的電流和電壓輸出都具備完備的過載和短路保護， 防止外部暫態過電壓和過溫 |
|
| 認證 | 在 ISO 9001 認證體系之下開發和生產 |
|
|
