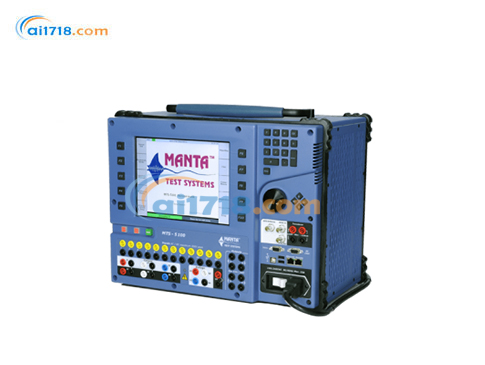

美國DOBLE道波 MTS-5100保護繼電器測試系統由愛儀器儀表網代理，本產品是一款多功能繼電器測試儀，具有直接的前面板接口，可以正常使用所有功能?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
MTS-5100保護繼電器測試系統產品簡介：
?MTS-5100保護繼電器測試系統是一款多功能繼電器測試儀，具有直接的前面板接口，可以正常使用所有功能
?MTS-5100保護繼電器測試系統是理想的集成系統，用于測試和校準保護與控制繼電器，模擬電源系統現象以及驗證電壓，電流，相位和功率傳感器
MTS-5100保護繼電器測試系統產品特點：
?10.1英寸大顯示屏
?六路AC / DC電流
?四個AC / DC電壓
?12觸點/ 0-250Vrms電壓輸入
?四個觸點輸出
?傳感器電壓/輸入
?GPS輸入（包括天線）
?IRIG輸入，IRIG輸出
?IEEE 61850 GOOSE消息傳遞
輸出參數
MTS-5100 繼電保護測試系統規格說明書
功能特性
功能
描述
任意調節
所有輸出幅值和相位角獨立調節與顯示；所有輸出參數可離線設置；通過連續旋鈕或數字鍵盤調節
多相調節
多相方式控制交流輸出幅值、角度和頻率；通過單一參數調節線電壓、電流和相位角；故障量旋轉功能提升三相測試效率
參數顯示
所有幅值 / 角度 / 頻率參數數字顯示；計算機控制時實時更新顯示
狀態序列
時間測量（0-99999 秒 / 0-99999 周波）；事件順序記錄（分辨率 0.1ms）
波形回放
支持 IEEE C37.111 COMTRADE 格式文件；模擬和數字波形復現；前面板界面完成通道分配和縮放；內部波形存儲器回放
時間測量
5 個計時器；精度 ±0.5ppm 讀數 ±50μs；分辨率：<1 秒時 0.1ms，≥1 秒時 1ms
波形捕獲
12 通道示波器功能（輸入 1-12）
繼電保護量顯示
零序電壓、正序電壓、負序電壓；阻抗（正序三相、相間或相地）；伏赫比、不平衡度、功率、阻抗比
時間 / 相位 / 頻率同步
多臺儀器相位、頻率和時間同步；斜率設置：電流 / 電壓 ±100000A/s/V/s，相位角 ±9000.0°/s，頻率 ±20.00Hz/s
繼電保護測試模式
同步 / 同期檢查、差動、過流、重合閘、距離、儀表和變送器測試
自動控制
所有功能通過 RS-232 和以太網接口控制
用戶配置
可配置系統頻率、線電壓、相序、相位命名、顯示顏色、直流電壓和通信參數
| 類型 | 規格 |
|---|---|
| AC/DC 電流輸出 | 6 相交流：0-30 Arms/0-60 Arms/0-180 Arms/0-5 A；3 相交流；單相交流；直流；*大輸出功率：6 相交流 450VA / 相，3 相交流 3×900VA，單相交流 2400VA，直流 60W；精度：>5% 量程時，0.25% 設定值或 10mArms（15mAdc）；分辨率：0.001 Arms；諧波疊加：2-50 次諧波，0-50%；帶寬：3kHz；噪聲失真：<1%（>3% 量程） |
| AC 輸出 - 頻率 / 相位 | 頻率范圍：10-3000Hz；分辨率：0.001Hz；精度：無 GPS 時 <±1ppm，有 GPS 時 <±1μs；相位角范圍：0-359.99°；分辨率：0.01°；精度：<±0.25°（保證值），<±0.10°（典型值） |
| IRIG-B 輸出 | 類型：5V TTL，隔離；連接器：BNC |
| AC/DC 電壓輸出 | 3 相交流：0-250 Vrms；單相交流：0-750 Vrms；直流：0-350 V；*大輸出功率：3 相交流 3×85VA，單相交流 250VA，直流 100W / 相；精度：>5% 量程時，0.15% 設定值或 10 mVrms；分辨率：0.01 Vrms；諧波疊加：2-50 次諧波，0-50%；帶寬：3kHz；噪聲失真：<0.5%（保證值），<0.2%（典型值） |
| 第四路電壓輸出 | 范圍：10-350 Vdc，0-250 Vrms；*大功率：150 W/200 VA；電流：0.5 Arms（連續），1.5 Apk（浪涌）；精度：>1% 量程時，0.15% 設定值或 10 mVrms；分辨率：0.01 V；噪聲失真：<0.5%（保證值），<0.2%（典型值） |
| 接點輸出 | 類型：4×Form A；額定值：5 A/240 VAC，0.4 A/300 VDC；隔離：獨立隔離；功能：52A、52B、解鎖、允許；動作延時：6.0-9999.9 ms 可編程 |
輸入參數
| 類型 | 規格 |
|---|---|
| 模擬量輸入 | 范圍：0-±10 Vdc 或 0-±20 mAdc；精度：0.1% 讀數或 0.05% 量程；連接器：4mm 香蕉頭 |
| 接點 / 電壓輸入 | 12 通道干接點或交直流電壓；電壓范圍：±300 Vdc，0-225 Vac；精度：±1.5% 讀數 ±0.5% 量程；閾值范圍：0.1V-250V；閾值分辨率：0.1V；防抖時間：0.0-999.9 ms 可編程；隔離：獨立隔離 |
其他參數
| 項目 | 規格 |
|---|---|
| 通信接口 | 2×USB 2.0（A 型），1×USB 2.0（B 型，可選），10/100/1000 Base-TX 以太網（支持 IEC-61850），RS-232（9600-115200 波特率） |
| 物理特性 | 重量：49 lbs（22.2 kg）；尺寸：18.9×14.5×11.7 英寸（48.0×36.8×29.7 cm）；工作溫度：-10°C 至 50°C；存儲溫度：-30°C 至 70°C；相對濕度：5%-90%（無冷凝） |
| 配件 | 前面板保護蓋、防水運輸箱、手冊、GPS 天線（100’延長線）、電源線、應用軟件（RapidReporter®、Remote Console） |
MTS-5100 繼電保護測試系統產品規格
功能特性
| 功能 | 描述 |
|---|---|
| 任意調節 | 所有輸出幅值和相位角獨立調節與顯示；所有輸出參數可離線設置；通過連續旋鈕或數字鍵盤調節 |
| 多相調節 | 多相方式控制交流輸出幅值、角度和頻率；通過單一參數調節線電壓、電流和相位角；故障量旋轉功能提升三相測試效率 |
| 參數顯示 | 所有幅值 / 角度 / 頻率參數數字顯示；計算機控制時實時更新顯示 |
| 狀態序列 | 時間測量（0-99999 秒 / 0-99999 周波）；事件順序記錄（分辨率 0.1ms） |
| 波形回放 | 支持 IEEE C37.111 COMTRADE 格式文件；模擬和數字波形復現；前面板界面完成通道分配和縮放；內部波形存儲器回放 |
| 時間測量 | 5 個計時器；精度 ±0.5ppm 讀數 ±50μs；分辨率：<1 秒時 0.1ms，≥1 秒時 1ms |
| 波形捕獲 | 12 通道示波器功能（輸入 1-12） |
| 繼電保護量顯示 | 零序電壓、正序電壓、負序電壓；阻抗（正序三相、相間或相地）；伏赫比、不平衡度、功率、阻抗比 |
| 時間 / 相位 / 頻率同步 | 多臺儀器相位、頻率和時間同步；斜率設置：電流 / 電壓 ±100000A/s/V/s，相位角 ±9000.0°/s，頻率 ±20.00Hz/s |
| 繼電保護測試模式 | 同步 / 同期檢查、差動、過流、重合閘、距離、儀表和變送器測試 |
| 自動控制 | 所有功能通過 RS-232 和以太網接口控制 |
| 用戶配置 | 可配置系統頻率、線電壓、相序、相位命名、顯示顏色、直流電壓和通信參數 |
|
|
MTS-5100參數文檔 |
輸出參數
| 類型 | 規格 |
|---|---|
| AC/DC 電流輸出 | 6 相交流：0-30 Arms/0-60 Arms/0-180 Arms/0-5 A；3 相交流；單相交流；直流；*大輸出功率：6 相交流 450VA / 相，3 相交流 3×900VA，單相交流 2400VA，直流 60W；精度：>5% 量程時，0.25% 設定值或 10mArms（15mAdc）；分辨率：0.001 Arms；諧波疊加：2-50 次諧波，0-50%；帶寬：3kHz；噪聲失真：<1%（>3% 量程） |
| AC 輸出 - 頻率 / 相位 | 頻率范圍：10-3000Hz；分辨率：0.001Hz；精度：無 GPS 時 <±1ppm，有 GPS 時 <±1μs；相位角范圍：0-359.99°；分辨率：0.01°；精度：<±0.25°（保證值），<±0.10°（典型值） |
| IRIG-B 輸出 | 類型：5V TTL，隔離；連接器：BNC |
| AC/DC 電壓輸出 | 3 相交流：0-250 Vrms；單相交流：0-750 Vrms；直流：0-350 V；*大輸出功率：3 相交流 3×85VA，單相交流 250VA，直流 100W / 相；精度：>5% 量程時，0.15% 設定值或 10 mVrms；分辨率：0.01 Vrms；諧波疊加：2-50 次諧波，0-50%；帶寬：3kHz；噪聲失真：<0.5%（保證值），<0.2%（典型值） |
| 第四路電壓輸出 | 范圍：10-350 Vdc，0-250 Vrms；*大功率：150 W/200 VA；電流：0.5 Arms（連續），1.5 Apk（浪涌）；精度：>1% 量程時，0.15% 設定值或 10 mVrms；分辨率：0.01 V；噪聲失真：<0.5%（保證值），<0.2%（典型值） |
| 接點輸出 | 類型：4×Form A；額定值：5 A/240 VAC，0.4 A/300 VDC；隔離：獨立隔離；功能：52A、52B、解鎖、允許；動作延時：6.0-9999.9 ms 可編程 |
輸入參數
| 類型 | 規格 |
|---|---|
| 模擬量輸入 | 范圍：0-±10 Vdc 或 0-±20 mAdc；精度：0.1% 讀數或 0.05% 量程；連接器：4mm 香蕉頭 |
| 接點 / 電壓輸入 | 12 通道干接點或交直流電壓；電壓范圍：±300 Vdc，0-225 Vac；精度：±1.5% 讀數 ±0.5% 量程；閾值范圍：0.1V-250V；閾值分辨率：0.1V；防抖時間：0.0-999.9 ms 可編程；隔離：獨立隔離 |
其他參數
| 項目 | 規格 |
|---|---|
| 通信接口 | 2×USB 2.0（A 型），1×USB 2.0（B 型，可選），10/100/1000 Base-TX 以太網（支持 IEC-61850），RS-232（9600-115200 波特率） |
| 物理特性 | 重量：49 lbs（22.2 kg）；尺寸：18.9×14.5×11.7 英寸（48.0×36.8×29.7 cm）；工作溫度：-10°C 至 50°C；存儲溫度：-30°C 至 70°C；相對濕度：5%-90%（無冷凝） |
| 配件 | 前面板保護蓋、防水運輸箱、手冊、GPS 天線（100’延長線）、電源線、應用軟件（RapidReporter®、Remote Console） |
-
