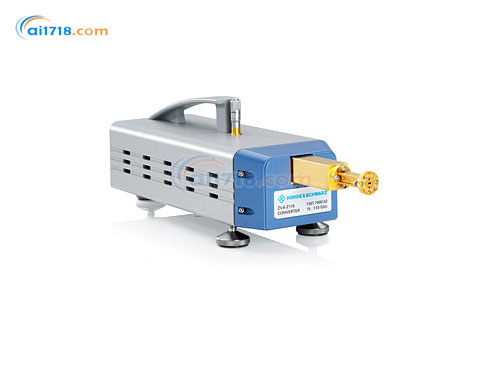

德國R&S(羅德與施瓦茨) ZVA-Z毫米波轉換器由愛儀器儀表網代理，本產品V，E，W，F，D，G，J和Y 波段毫米波測量，即在50GHz 至 500GHz頻段范圍的網絡分析依賴于轉換器的類型?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
?羅德與施瓦茨公司的轉換器不僅具有大動態范圍的特點，而且操作非常方便，測量速度非?？?/span>
?利用四端口網絡分析儀和兩個轉換器可以進行兩端口測量，無需使用外部信號發生器；當使用兩端口網絡分析儀時，需要使用一個外部信號發生器提供本振信號
?電子功率控制
?自動參數設置
?操作方便
?多端口和真差分測量
?脈沖測量
?校準套件
?R&S?ZVA-Z90E：> 90 dB，典型值 110 dB
?R&S?ZVA-Z110/Z110E：> 95 dB，典型值 > 110 dB
?R&S?ZVA-Z140：> 85 dB，典型值 > 100 dB
?R&S?ZVA-Z170：> 75 dB，典型值 > 90 dB
?R&S?ZVA-Z220：> 75 dB，典型值 > 90 dB
?R&S?ZVA-Z325：> 60 dB，典型值 > 70 dB
?R&S?ZVA-Z500：> 50 dB，典型值 > 65 dB
+4 dBm (R&S?ZVA-Z75),
+2 dBm (R&S?ZVA?Z90E),
+3 dBm (R&S?ZVA-Z110),
典型值 +2 dBm (R&S?ZVA-Z140)，
典型值?5 dBm (R&S?ZVA?Z170)，
典型值?12 dBm (R&S?ZVA-Z220)，
典型值?17 dBm (R&S?ZVA Z325)
典型值?24 dBm (R&S?ZVA?Z500)。
當使用 R&S?ZVA-Z75/-Z110/-Z170 時，利用轉換器頂部的控制旋鈕，可以手動使功率降低 25dB；當使用 R&S?ZVA-Z140/-Z220/-Z325 時，可使功率降低 20 dB。該特性的用處很大，可幫助避免被測設備過載 － 例如當測量低噪聲放大器時。
利用三端口或四端口測試裝置可以分析差分設備。具有電子功率控制的轉換器尤其適合用來生成真差分信號（真差分模式）。
?短接件
?隔片
?隔片 2 (R&S?ZV-WR05/-WR03/-WR02)
?固定匹配件
?滑動匹配件（可選）
當連在一起時，隔片和短接件形成一個標準的偏置短接校準件，“直通”是由直接
相互連接轉換器的兩個波導輸出口來實現?？墒褂没瑒悠ヅ浼婀潭ㄆヅ浼?，為此，羅德與施瓦茨公司提供兩種類型的校準套件 － 有滑動匹配件的校準套件和無滑動匹配件的校準套件。
轉換器類型選擇和顯示所需接線
配備滑動匹配件的 R&S?ZV-WR10 校準套件
產品簡介：
?V，E，W，F，D，G，J和Y 波段毫米波測量——即在50GHz 至 500GHz頻段范圍的網絡分析依賴于轉換器的類型?羅德與施瓦茨公司的轉換器不僅具有大動態范圍的特點，而且操作非常方便，測量速度非?？?/span>
?利用四端口網絡分析儀和兩個轉換器可以進行兩端口測量，無需使用外部信號發生器；當使用兩端口網絡分析儀時，需要使用一個外部信號發生器提供本振信號
產品特點：
?輸出功率可調?電子功率控制
?自動參數設置
?操作方便
?多端口和真差分測量
?脈沖測量
?校準套件
大動態范圍
?R&S?ZVA-Z75：> 90 dB，典型值 110 dB?R&S?ZVA-Z90E：> 90 dB，典型值 110 dB
?R&S?ZVA-Z110/Z110E：> 95 dB，典型值 > 110 dB
?R&S?ZVA-Z140：> 85 dB，典型值 > 100 dB
?R&S?ZVA-Z170：> 75 dB，典型值 > 90 dB
?R&S?ZVA-Z220：> 75 dB，典型值 > 90 dB
?R&S?ZVA-Z325：> 60 dB，典型值 > 70 dB
?R&S?ZVA-Z500：> 50 dB，典型值 > 65 dB
輸出功率可調
羅德與施瓦茨轉換器提供以下輸出功率：+4 dBm (R&S?ZVA-Z75),
+2 dBm (R&S?ZVA?Z90E),
+3 dBm (R&S?ZVA-Z110),
典型值 +2 dBm (R&S?ZVA-Z140)，
典型值?5 dBm (R&S?ZVA?Z170)，
典型值?12 dBm (R&S?ZVA-Z220)，
典型值?17 dBm (R&S?ZVA Z325)
典型值?24 dBm (R&S?ZVA?Z500)。
當使用 R&S?ZVA-Z75/-Z110/-Z170 時，利用轉換器頂部的控制旋鈕，可以手動使功率降低 25dB；當使用 R&S?ZVA-Z140/-Z220/-Z325 時，可使功率降低 20 dB。該特性的用處很大，可幫助避免被測設備過載 － 例如當測量低噪聲放大器時。
電子功率控制
R&S?ZVA 能使 R&S?ZVA Z90E 轉換器的輸出功率降低 20dB， R&S?ZVA Z110E 轉換器的輸出功率降低 25 dB。該功能可在放大器壓縮測量時進行功率掃描和功率校準。
自動參數設置
如果使用 R&S?ZVA-K8 轉換器控制選件，R&S?ZVA 和 R&S?ZVT 固件可操作羅德與施瓦茨轉換器。網絡分析儀根據選擇的轉換器類型自動設置正確的頻段和必要參數，校準時，分析儀自動為選擇頻段提供相應的校準套件。不僅如此，網絡分析儀還能限制向轉換器同軸電纜輸入口輸送的輸出功率，從而達到保護轉換器的目的。
操作方便
為了便于使用，轉換器的波導連接頭被裝在一根由轉換器內伸出的長條上，用螺栓固定的法蘭接頭使用非常方便，從而為轉換器的校準和與被測設備的連接提供了方便。轉換器可放置在三個或四個高度可調的支腳上，使用三個支腳時更利于測試端口法蘭的對準。轉換器不帶風扇—在對粉塵敏感的環境中使用時更具優勢，轉換器配備了測試端口適配器，因而可以使用其它廠家的校準工具箱，并有效地防止轉換器的波導連接頭發生磨損。
多端口和真差分測量
通過同時使用三個或四個轉換器，可分析多端口設備，如耦合器。 測量裝置可基于一臺 R&S?ZVA24、R&S?ZVA40、R&S?ZVA50 或 R&S?ZVA67和一臺R&S?SMF100A信號發生器以及每個測試端口連接一臺轉換器。 也可以使用一臺 R&S?ZVT20 代替。R&S?ZVT20（六端口配置）帶有三個內部信號源，允許同時連接四臺轉換器，并且不必使用外部信號發生器。利用三端口或四端口測試裝置可以分析差分設備。具有電子功率控制的轉換器尤其適合用來生成真差分信號（真差分模式）。
脈沖測量
轉換器還可以進行脈沖測量 － 例如用來測量脈沖放大器。它同時適用于脈沖平均掃頻測量、脈內掃頻測量和脈沖包絡測量。
校準
通過 R&S?ZV-WR15/-WR12/-WR10/-WR08/-WR06/-WR05/WR03或R&S?ZV -WR02波導校準工具箱可進行校準，校準數據被存儲在分析儀固件內，并可自動載入。校準套件中包含下列標準：?短接件
?隔片
?隔片 2 (R&S?ZV-WR05/-WR03/-WR02)
?固定匹配件
?滑動匹配件（可選）
當連在一起時，隔片和短接件形成一個標準的偏置短接校準件，“直通”是由直接
相互連接轉換器的兩個波導輸出口來實現?？墒褂没瑒悠ヅ浼婀潭ㄆヅ浼?，為此，羅德與施瓦茨公司提供兩種類型的校準套件 － 有滑動匹配件的校準套件和無滑動匹配件的校準套件。

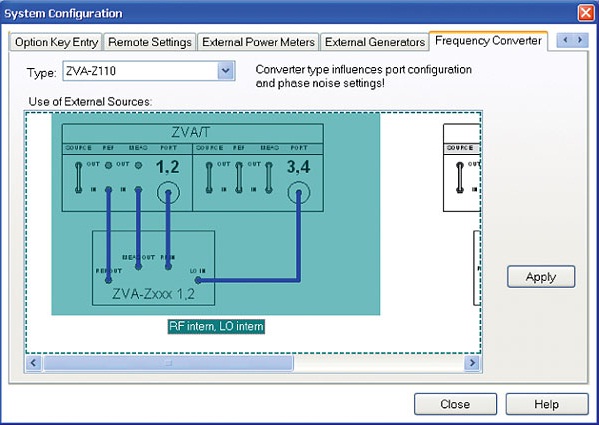

轉換器類型選擇和顯示所需接線

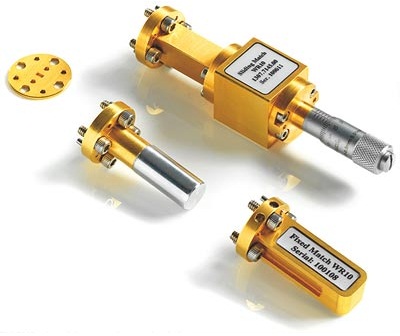

配備滑動匹配件的 R&S?ZV-WR10 校準套件
