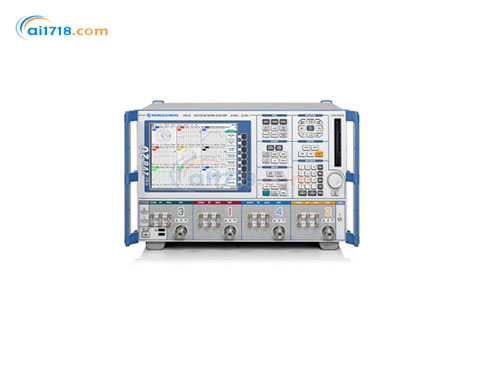

德國R&S(羅德與施瓦茨) ZVB矢量網絡分析儀由愛儀器儀表網代理，本產品適用于無源器件和有源器件的通用測量，它的頻率范圍有300KHz至8GHz和10 MHz 至20 GHz?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
?R&S ZVB使矢量分析變得更加簡單，特別是對于多端口器件和平衡器件的測量而言
?由于它那全面的測量功能、出色的技術指標、快速的數據采集傳輸能力和強大的遠程控制能力，使得R&S ZVB成為研發和生成的理想設備。該設備
?結構緊湊，重量小于20Kg，尺寸只有44 cm x 23 cm x 35 cm
?多端口處理能力
?平衡測試能力
?校準單元，頻率高達24 GHz；
?動態范圍優于123 dB
?功率掃描范圍50 dB
?通道間切換時間：<1 ms
?設置間切換時間：<10 ms
?數據傳輸時間：<0.7 ms (201點，通過RSIB)
?可以同步測量多于一個待測件
?熱鍵、軟鍵操作
?大量的通道、軌跡數
?并行設置管理
?操作向導：例如平衡器件測量和校準
?集成的嵌入/去嵌功能
?軌跡數據在PC和R&S ZVB之間雙向傳輸
?通過GPIB和LAN口遠程控制
?數字I/O接口
?USB連接
?通過分段掃描的方式還可以進一步優化測量時間，分段的數量受限于儀器的內存。每一個頻段內的掃描參數(如頻點間隔、測量帶寬、源電平)都可以獨立設置以適合待測件的測試。
?不同的設置能以文件的形式存貯在硬盤中，與此同時也能加載到儀器的內存中，每個設置代表了一個獨立的窗口。在手動模式下，通過鼠標簡單的點擊下*可以切換不同的設置（設置－切換）；在遠程控制模式下，通過設置切換可以縮短相當的切換時間。一旦調用這些設置（包括校準數據）*會自動保存在RAM中，這樣*可以在10ms之內通過IEC總線迅速地切換不同的設置。由于在數據采集的同時，軌跡數據也在通過IEC/IEEE總線或LAN口進行傳輸，因此R&S ZVB的數據傳輸時間也*可以忽略不計了。
?基于多源理念的R&S ZVB允許對測試端口分組。在“端口管理器”對話框里可以定義進行平行測量的配置。每個端口組可以相對于其他組獨立地進行測量，這樣所有的組*可以同時并行測量，因而多個待測件或一個待測件的多個端口*可以同時測量了。
?即使是那些對網絡分析儀很熟悉的用戶，也會很欣賞R&S ZVB的操作界面的。
除了可靠的熱鍵和軟鍵外，R&S ZVB還提供了可以用鼠標選擇的下拉菜單選項。鼠標選擇的菜單結構和熱鍵/軟鍵結構的安排完全一樣，這樣*可以使用這兩種方式在同樣的位置尋找需要的功能項。
?輔助以對話框，還可以方便地管理大量的測試端口、測試參數和測試軌跡。R&S ZVB的測量向導包括復雜的操作程序，如平衡器件的校準與測量等。對于標準的測量，用戶在向導的指引下可以一步一步地設置儀器。
?無需進行復雜的菜單變換，僅僅通過幾次簡單的按鍵或點擊鼠標，*可以迅速地將軌跡配置給特定的圖框和通道。
?熱鍵組中還提供了一些輔助的功能，如在線幫助、設備硬件信息、當前的配置。前后連貫的在線幫助是軟件升級的一部分，它同時有包含了*新的產品信息。
R&S ZVB還有一個非常新穎的UNDO功能－可以返回到之前的若干部操作，哪怕是將儀器復位了，也同樣可以撤銷返回。因此，由誤操作引起耗時的重新設置已經成為過去。
?另外，強大的軌跡數學功能允許所有的軌跡實時地關聯合并。編輯的公式可以保存也可以傳送到其他設備。
?R&S ZVB提供了經典的TOSM校準法（直通、開路、短路、匹配負載），也稱為SOLT法（短路、開路、負載、直通）。除了TOSM法和多端口校準法之外，R&S ZVB還提供了7項誤差模型校準法，如TOM (直通、開路、匹配），TRL (直通、反射、線)，TRM (直通、反射、匹配) 和TNA (直通、網絡、衰減)。其中TNA法適用于測試夾具的校準。
?7項誤差模型校準法有很大的優點，它不但減少了校準件的數量，還可以采用一些參數未知的標準件，而得到的校準精度和TOSM法是相同的。
除了上述的手動校準方法之外，也可以通過電子校準單元進行自動校準，校準時間大約為20秒。
?校準單元R&S ZV-Z51（上限到8 GHz）和ZV-Z52（上限到24 GHz）可以對R&S ZVB系列矢網的端口（1－4個）進行自動校準。僅僅通過簡單的連接加上幾步簡單的操作*可以完成，而手動校準則需要若干個機械校準件外加上仔細的操作才能完成。
只需半分鐘的時間，網絡分析儀*可以完成一個完全4端口校準（系統誤差修正），而后可供測量使用。校準單元的接頭形式為N型（陰頭）和3.5mm(陰頭)。
系統兼容性、連接和數據處理
?R&S ZVB的數據處理功能強大，可以采用“用戶自定義數學”對話框對在線顯示數據進行深入的處理。
?測量數據的輸出格式可以有不同的種類，有Touchstone,（sp文件）Matlab（m文件）, ASCII（dat文件）等格式；同時也可以將通過軟件仿真得到的數據（如Matlab, ADS ，Touchstone）導入R&S ZVB中，這樣*可以在R&S ZVB上對實際測量的結果和軟件仿真的結果進行直接對比。
?由于內置PC采用了嵌入式Windows XP系統，這樣R&S ZVB*能夠直接運行控制分析程序，也可以通過LAN 口或IEC/IEEE總線與其他的儀器設備聯網。
數字輸入/輸出信號通過數字I/O接口（用戶控制接口）對R&S ZVB和相關外部設備的測量進行同步。
產品簡介：
?R&S ZVB矢量網絡分析儀適用于無源器件和有源器件的通用測量，它的頻率范圍有300KHz至8GHz和10 MHz 至20 GHz?R&S ZVB使矢量分析變得更加簡單，特別是對于多端口器件和平衡器件的測量而言
?由于它那全面的測量功能、出色的技術指標、快速的數據采集傳輸能力和強大的遠程控制能力，使得R&S ZVB成為研發和生成的理想設備。該設備
?結構緊湊，重量小于20Kg，尺寸只有44 cm x 23 cm x 35 cm
嶄新的多端口理念
?儀器有2/3/4個端口?多端口處理能力
?平衡測試能力
?校準單元，頻率高達24 GHz；
突出的指標
?每條軌跡曲線20001點?動態范圍優于123 dB
?功率掃描范圍50 dB
高速
?測量時間：<4.5 ms （201點，頻率掃描模式）?通道間切換時間：<1 ms
?設置間切換時間：<10 ms
?數據傳輸時間：<0.7 ms (201點，通過RSIB)
?可以同步測量多于一個待測件
現代的用戶界面
?基于Windows系統、鼠標操作直觀?熱鍵、軟鍵操作
?大量的通道、軌跡數
?并行設置管理
?操作向導：例如平衡器件測量和校準
?集成的嵌入/去嵌功能
連接
?兼容傳統的設計工具?軌跡數據在PC和R&S ZVB之間雙向傳輸
?通過GPIB和LAN口遠程控制
?數字I/O接口
?USB連接
產品特性：
1.用于優化產能的全面功能
?R&S ZVB的新平臺采用了基波混頻技術，ZVR系列矢網已經采用了該項技術10年。它的動態范圍為123dB，軌跡噪聲小于0.01dB，測量帶寬的范圍是1 Hz －500 kHz。在測量帶寬為500 kHz時，201點的測量掃描時間小于8ms。?通過分段掃描的方式還可以進一步優化測量時間，分段的數量受限于儀器的內存。每一個頻段內的掃描參數(如頻點間隔、測量帶寬、源電平)都可以獨立設置以適合待測件的測試。
?不同的設置能以文件的形式存貯在硬盤中，與此同時也能加載到儀器的內存中，每個設置代表了一個獨立的窗口。在手動模式下，通過鼠標簡單的點擊下*可以切換不同的設置（設置－切換）；在遠程控制模式下，通過設置切換可以縮短相當的切換時間。一旦調用這些設置（包括校準數據）*會自動保存在RAM中，這樣*可以在10ms之內通過IEC總線迅速地切換不同的設置。由于在數據采集的同時，軌跡數據也在通過IEC/IEEE總線或LAN口進行傳輸，因此R&S ZVB的數據傳輸時間也*可以忽略不計了。
?基于多源理念的R&S ZVB允許對測試端口分組。在“端口管理器”對話框里可以定義進行平行測量的配置。每個端口組可以相對于其他組獨立地進行測量，這樣所有的組*可以同時并行測量，因而多個待測件或一個待測件的多個端口*可以同時測量了。
2.現代的用戶界面
?用矢網進行復雜的測量，特別時進行多端口的應用時，需要一個直觀易懂的操作界面。R&S ZVB提供了簡單易懂的操作界面，有利于未經培訓的或很少使用儀器的用戶。盡管它有著很多的測量端口和測量參數、眾多的顯示圖框和軌跡以及全面的功能，R&S ZVB的基本測量任務還是很容易完成的。?即使是那些對網絡分析儀很熟悉的用戶，也會很欣賞R&S ZVB的操作界面的。
除了可靠的熱鍵和軟鍵外，R&S ZVB還提供了可以用鼠標選擇的下拉菜單選項。鼠標選擇的菜單結構和熱鍵/軟鍵結構的安排完全一樣，這樣*可以使用這兩種方式在同樣的位置尋找需要的功能項。
?輔助以對話框，還可以方便地管理大量的測試端口、測試參數和測試軌跡。R&S ZVB的測量向導包括復雜的操作程序，如平衡器件的校準與測量等。對于標準的測量，用戶在向導的指引下可以一步一步地設置儀器。
?無需進行復雜的菜單變換，僅僅通過幾次簡單的按鍵或點擊鼠標，*可以迅速地將軌跡配置給特定的圖框和通道。
?熱鍵組中還提供了一些輔助的功能，如在線幫助、設備硬件信息、當前的配置。前后連貫的在線幫助是軟件升級的一部分，它同時有包含了*新的產品信息。
R&S ZVB還有一個非常新穎的UNDO功能－可以返回到之前的若干部操作，哪怕是將儀器復位了，也同樣可以撤銷返回。因此，由誤操作引起耗時的重新設置已經成為過去。
?另外，強大的軌跡數學功能允許所有的軌跡實時地關聯合并。編輯的公式可以保存也可以傳送到其他設備。
3.全面的校準方法、自動校準
?由于每個端口都配有獨立的測量接收機和參考接收機，R&S ZVB像它的前代產品一樣也提供了所有的校準方法。?R&S ZVB提供了經典的TOSM校準法（直通、開路、短路、匹配負載），也稱為SOLT法（短路、開路、負載、直通）。除了TOSM法和多端口校準法之外，R&S ZVB還提供了7項誤差模型校準法，如TOM (直通、開路、匹配），TRL (直通、反射、線)，TRM (直通、反射、匹配) 和TNA (直通、網絡、衰減)。其中TNA法適用于測試夾具的校準。
?7項誤差模型校準法有很大的優點，它不但減少了校準件的數量，還可以采用一些參數未知的標準件，而得到的校準精度和TOSM法是相同的。
除了上述的手動校準方法之外，也可以通過電子校準單元進行自動校準，校準時間大約為20秒。
?校準單元R&S ZV-Z51（上限到8 GHz）和ZV-Z52（上限到24 GHz）可以對R&S ZVB系列矢網的端口（1－4個）進行自動校準。僅僅通過簡單的連接加上幾步簡單的操作*可以完成，而手動校準則需要若干個機械校準件外加上仔細的操作才能完成。
只需半分鐘的時間，網絡分析儀*可以完成一個完全4端口校準（系統誤差修正），而后可供測量使用。校準單元的接頭形式為N型（陰頭）和3.5mm(陰頭)。
系統兼容性、連接和數據處理
?R&S ZVB的數據處理功能強大，可以采用“用戶自定義數學”對話框對在線顯示數據進行深入的處理。
?測量數據的輸出格式可以有不同的種類，有Touchstone,（sp文件）Matlab（m文件）, ASCII（dat文件）等格式；同時也可以將通過軟件仿真得到的數據（如Matlab, ADS ，Touchstone）導入R&S ZVB中，這樣*可以在R&S ZVB上對實際測量的結果和軟件仿真的結果進行直接對比。
?由于內置PC采用了嵌入式Windows XP系統，這樣R&S ZVB*能夠直接運行控制分析程序，也可以通過LAN 口或IEC/IEEE總線與其他的儀器設備聯網。
數字輸入/輸出信號通過數字I/O接口（用戶控制接口）對R&S ZVB和相關外部設備的測量進行同步。
| 名稱 | 型號 | ||
| 校準單元，8 GHz，4 ports，N 型陰頭 | R&S ZV-Z51 | ||
| 校準單元，8 GHz，4 ports，3.5 mm陰頭 | R&S ZV-Z51 | ||
| 校準單元，18 GHz，2 ports，N 型陰頭 | R&S ZV-Z52 | ||
| 校準單元，24 GHz，4 ports，3.5 mm 型陰頭 | R&S ZV-Z52 | ||
