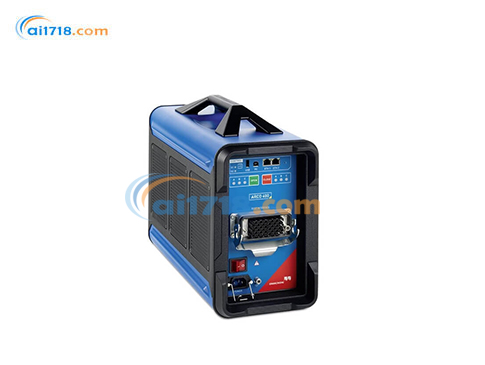

奧地利OMICRON ARCO 400重合器控制的通用測試儀由愛儀器儀表網代理，本產品是 是一款堅固耐用的智能測試解決方案，適用于各類重合器控制?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
ARCO 400重合器控制的通用測試儀產品簡介：
?ARCO 400重合器控制的通用測試儀能夠以*快的方式執行簡單的手動跳閘及合閘檢查。
?ARCO 400重合器控制的通用測試儀 是能夠對重合器具體測試適配器進行檢測。該設備能夠模擬重合器，并對實驗室和現場環境中的控制器進行三相測試。
?ARCO 400重合器控制的通用測試儀配備多個*的 3 相 12.5 A 電流放大器以及 6 相電壓放大器 （范圍 8 V 或 150 V），六個開關量輸入和九個開關量輸出。
?ARCO 400重合器控制的通用測試儀的控制軟件可以借助特定的測試工具提供額外的測試功能，能夠以無線方式對 ARCO 400 進行控制。
?ARCO 400重合器控制的通用測試儀通過執行預定義的 ReCoPlan 測試計劃，可以實現標準化并大幅節省時間。
?ARCO 400重合器控制的通用測試儀能夠與 GPS 進行時間同步，同時借助 RelaySimTest 進行高速分布自動化計劃測試。
ARCO 400重合器控制的通用測試儀主要功能
?測試解決方案簡單方便，適用于任何重合器控制
?Smart Connect 功能可識別重合器的特定適配器電纜
?結構緊湊、重量輕且便于運輸
?堅固耐用，可在惡劣的天氣條件下使用
?測試靈活性*，可進行無線控制
?軟件簡單易用，無需任何專門培訓
?提供指導性測試流程，可以減少測試時間
?可創建測試計劃和預定義測試值
?能夠應用標準化測試程序
?可進行 GPS 同步自動分布計劃測試
?可創建用于歸檔的詳細測試報告

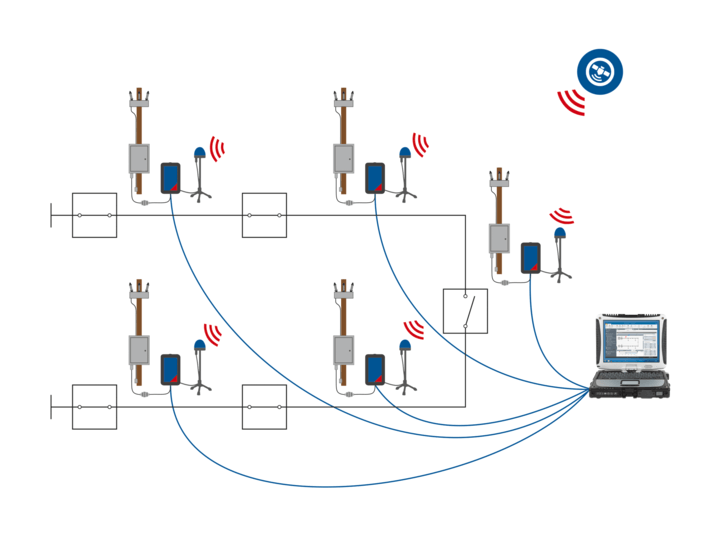

借助 RelaySimTest，可將多個 ARCO 400 時間同步到 GPS，并同時測試高速分布自動化方案。如此一來，便可以對方案進行完整的測試，包括測試控制器和通信通道中的邏輯。
Description
Basic
P0000652
Standard
P0000653
Advanced
P0000654
Order No.

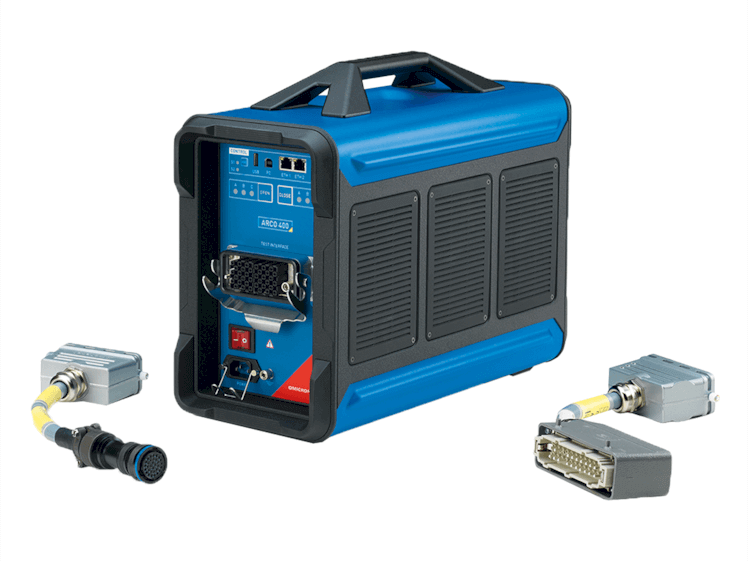

ARCO 400 test set
3 x 12.5 A
ARCO Control software
Includes grounding cable and accessories
■
6 x 8 V amplifier
For testing of controls that require low-energy
analog voltage amplitudes
6 x 8 V and 6 x 150 V amplifiers
For testing of controls that use either low
energy analog and/or conventional voltage
amplitudes
Choose1
amplifier
range
Extension cable 2 m / 6.5 ft
To connect the ARCO 400 to a Controller
Adapter
Choose1
cable
length
Extension cable 7 m / 23 ft
To connect the ARCO 400 to a Controller
Adapter
ReCoPlan license for ARCO 400
Enables creation and execution of test plans
to standarize testing procedures and reduce
testing time
P0006610
RelaySimTest license for ARCO 400
Enables synchronized distributed scheme
testing with RelaySimTest
■
P0008699
CMGPS 588 synchronization unit
Accessory to time-synchronize the ARCO 400
■
P0006433
RVO2 Voltage generator combination cable
To wire voltages into a controller with external
voltage inputs (only for supported adapters)
P0006181
BOB2 Breakout box
To access the ARCO 400 inputs and outputs via
4 mm/0.15 in banana plugs
P0006420
Carry bag
Holds ARCO 400 accessories, extension cable
and several Controller Adapters
E1445801
Transport case
For ARCO 400 and carry bag
B1445902
Pin Count
Switch/Breaker type
Suitable for controllers such as
Adapter
Order No.
G&W Viper SP
T&B Elastimold MVR
SEL 351RS Kestrel
RVP21?2
P0006414
Cooper NOVA
G&W Viper S
T&B Elastimold MVR
Eaton/Cooper Form 4C, 4D, 5, 6
SEL 351R, 651R, 651RA
P0006401
Cooper NOVA
G&W Viper S
Eaton/Cooper Form 4C, 4D, 5, 6
SEL 651R
P0006402
ABB GridShield
ABB RER620
P0006411
Schneider N-/U-/RL-/W
Series
Schneider ADVC
Nu-Lec PTCC
RNU2
P0006405
ABB OVR-3/3SP
ABB VR-3S
ABB PCD3
SEL 651R
P0006412
S&C ScadaMate
S&C 5801
S&C 6801
P0006413
Cooper NOVA-TS/STS
Eaton/Cooper TS/STS
Eaton/Cooper Form 5, 6
SEL 651R
P0006403
NOJA OSM-xx-3xx
NOJA RC 10
RNO2
P0006407
Tavrida REC/TEL/KTR
NOJA OSM-xx-2xx
Tavrida RC 05
NOJA RC-01
RTA2
P0006408
Tavrida Al_2
SEL 651R
RTO2
P0006406
G&W Viper ST/LT
T&B Elastimold MVR
SEL 651R
RVT21?2
P0006404
Siemens 3AD
Siemens SDR
Siemens 7SR224, 7SC80
SEL 651R
P0006421
G&W Viper ST/LT
T&B Elastimold MVR
Tavrida Al_4
SEL 651R
RMI2
P0006409
訂購信息
■
■
■
■
■
or
or
or
■
■
■
■
■
■
or
or
or
■
■
■
■
■
■
■
■
10
14
RST21?2
19
RCP21?2
24
RGS21?2
24
24
ROV21?2
24
RSM22
26
RCS21?2
32
32
32
32
40
RSR21?2
42
| 電流放大器 |
|
|
| 輸出數量 | 3 |
|
| 范圍 |
Range I: 0 ... 1.25 A Range II: 0 ... 12.5 A Range III: 0 ... 8 V |
|
| 頻段 |
0 ... 599 Hz |
|
| 振幅精度 |
|
|
|
|
典型誤差 |
Error guaranteed |
|
50/60 Hz |
< 0.04 % of rd.1 + 0.01 % of rg.11 |
< 0.08 % of rd. + 0.02 % of rg. |
|
THD+N at 50/60Hz |
< 0.1 % |
< 0.25 % |
| UTC相位錯誤 |
|
|
|
50/60 Hz |
< 0.05° |
< 0.2° |
| 直流偏移 |
|
|
|
范圍 I |
< 100 μA |
< 300 μA |
|
范圍 II |
< 1 mA |
< 3 mA |
| 直流分辨率 |
|
|
|
范圍 I |
< 100 μA |
|
|
范圍 II |
< 1 mA |
|
| 輸出功率 |
|
|
|
恒流輸出電壓 |
> 12 V (RMS) > 18 V (DC) |
|
| 交流輸出功率 |
典型: 3 x 95 W at 9 A ... 12.5 A 保證值: 3 x 85 W at 8 A ... 12.5 A |
|
| 電壓放大器 |
|
|
| 輸出數量 | 6 |
|
| 范圍 |
范圍 I：0 ... 8 V 范圍 II：0 ... 150 V |
|
| 振幅精度 |
|
|
|
|
典型誤差 | *誤差 |
|
|
< 0.04 % of rd. + 0.01 % of rg. |
< 0.08 % of rd. + 0.02 % of rg. |
|
THD+N at 50/60Hz |
< 0.1 % |
< 0.25 % |
| UTC相位錯誤 |
|
|
|
50/60 Hz |
< 0.05° |
< 0.2° |
| 直流偏移 |
|
|
| 范圍1 |
< 500 μV |
< 1 mV |
| 范圍2 |
< 10 mV |
< 20 mV |
| 直流分辨率 |
|
|
| 范圍1 |
< 500 μV |
|
| 范圍2 |
< 10 mV |
|
|
輸出功率（范圍2） |
|
|
| 沒個通道 |
典型值：280mA 保證值：250mA |
|
| 交流輸出功率 |
典型值：3 x 42 W at 150 V 保證值：3 x 37.5 W at 150 V |
|
| 二進制輸入 |
|
|
|
二進制輸入數 |
6 |
|
| 潛在組的數量 | 6 |
|
|
Type |
Wet |
|
| 采樣率 |
10 kHz |
|
| 時間分辨率 |
100 μs |
|
| 額定輸入電壓 |
250 V CAT III |
|
| 分辨率 | 1V |
|
| 閾值電壓范圍 |
5 ... 250 V |
|
| 輸入阻抗 | 可配置 |
|
| 絕緣 |
6個電流隔離的二進制輸入端 |
|
|
二進制輸出繼電器 |
|
|
|
二進制輸出數 |
9 |
|
|
潛在組的數量 |
3 |
|
| 類型 |
Potential-free contacts, NO |
|
|
接點容量（電器的） |
250 V/0.5 A |
|
| 總接通時間 |
< 6 ms |
|
| 總中斷時間 |
< 3 ms |
|
| 設備可靠性 |
|
|
| EMC |
IEC 61326-1, CISPR 22, FCC Subpart B of Part 15 Class A |
|
|
Shock |
30 g (11 ms half sine) according to IEC 60068-2-7 |
|
| 振動 |
5 g (10 Hz – 2000 Hz) according to IEC 60068-2-64 |
|
| 拋擲法實驗 |
2 drops (transport position) 0.5 m/1.6 ft IEC 60068-2-31 |
|
| 電源及機械數據 |
|
|
| 單相，標稱 |
100 ... 240 VAC |
|
| 單相，允許 |
85 ... 264 VAC |
|
| 額定電流 |
10 A max. at < 170 V 8 A max. at > 170 V |
|
|
標稱頻率 |
50/60 Hz |
|
| 重量 |
10 kg/22 lbs |
|
| 尺寸 |
200 × 350 × 455 mm/ 7.9 × 13.8 × 17.9 in |
|
| 防護等級 | IP31 |
|
|
OMICRON ARCO 400 說明文檔 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-
