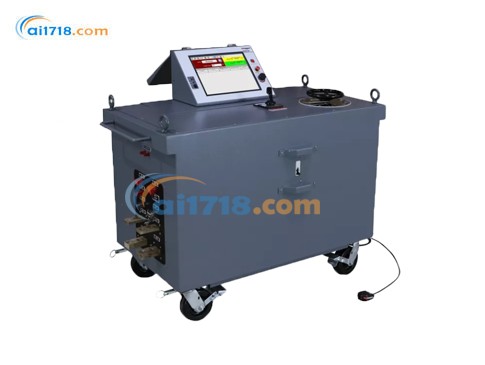

美國MEGGER OCR15D/OCR50D油路自動重合閘測試裝置由愛儀器儀表網代理，本產品是獨立的移動式測試裝置，專門設計用于驗證自動油路重合閘在模擬過載和故障條件下是否正常運行?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
OCR15D 和 OCR50D 型自動油斷路器重合器測試裝置是獨立的移動測試裝置，專門設計用于在模擬過載和故障條件下驗證自動重合器的正常運行。這有助于確保系統的可靠運行、保護和協調。數字控制和儀表系統確保操作簡單且測試結果*。OCR15D 和 OCR50D 型提供可變高電流輸出，并帶有阻抗補償網絡以穩定輸出電流。
這些裝置包括適當的儀表和控制電路，可高效、準確和安全地測試幾乎所有由制造商生產的單相和三相直動式重合器，如庫珀電力系統公司、麥格勞 - 愛迪生（凱爾，線路材料）、西屋電氣、通用電氣、科爾尼和列克星敦開關與控制公司。
自動油斷路器重合器測試裝置可以測試裝有油或真空滅弧室的重合器。此外，它們還可以對電子控制的重合器進行一次注入（高電流）測試。對重合器進行以下典型測試。
*小跳閘電流：此測試確定*小運行（啟動）點。*小啟動測試是通過增加流過重合器操作線圈的電流，直到重合器開始工作。對于機械螺線管操作的重合器，啟動時的阻抗變化由數字控制器檢測。
控制器單元將檢測、測量和顯示此時的測試電流。這是啟動值，通常是線圈額定電流的兩倍。
時間 - 電流特性：此測試確定重合器在模擬故障條件下的運行特性。OCR 軟件包括許多數字化的重合器時間 - 電流特性曲線。這些數字化曲線幫助用戶定位定時測試點，并確定它們是否符合制造商的公差標準。定時和動作順序測試是通過使用推薦的四到六倍于線圈額定值的測試電流對重合器進行模擬過載來進行的。
每次操作的電流、跳閘時間和重合時間，以及總清除時間，均由 OCR 軟件自動測量和記錄。OCR50D 的額外容量允許在高達八到十倍于線圈額定值的數值下測試時間 - 電流特性。
OCR15D/OCR50D特點和優勢
OCR15D 和 OCR50D 自動油斷路器重合器測試裝置產品規格表
| 類別 | OCR15D | OCR50D |
|---|---|---|
| 核心功能特性 |
1. 預編程測試序列，支持自動重合器測試。 2. 阻抗補償網絡，穩定輸出電流。 3. 全彩 TFT 觸摸屏，集成 PowerDB 軟件。 4. 數字化 TCC 曲線，自動生成測試報告。 |
1. 高容量輸出，支持更高電流測試。 2. 短時過載能力達 150 kVA。 3. 兼容更多類型重合器（如真空滅弧室）。 4. 支持一次注入測試電子控制重合器。 |
| 技術參數 |
- 輸入電壓：220V/240V/380V/415V/460V/400V ±5% - 輸入電流：150A（220V/240V/460V/400V），40A（380V），35A（415V） - 輸出容量：15 kVA（連續），45 kVA（短時過載） - 輸出范圍：0-19.99A/0-199.9A/0-1.999kA/0-19.99kA - 過載能力：200%（75 秒），300%（25 秒） |
- 輸入電壓：220V/240V/380V/415V/460V/400V ±5% - 輸入電流：150A（220V/240V/460V/400V），40A（380V），35A（415V） - 輸出容量：50 kVA（連續），150 kVA（短時過載） - 輸出范圍：0-19.99A/0-199.9A/0-1.999kA/0-19.99kA - 過載能力：200%（75 秒），300%（25 秒） |
| 測量精度 |
- 計時器：±1 位或 0.005% 讀數（秒模式） - 電流測量：儀器 ±0.5% 讀數 ±0.1% 滿量程 ± 末位，傳感器 ±1% 讀數 |
- 計時器：±1 位或 0.005% 讀數（秒模式） - 電流測量：儀器 ±0.5% 讀數 ±0.1% 滿量程 ± 末位，傳感器 ±1% 讀數 |
| 物理規格 |
- 尺寸：45×53×26 英寸（114×135×66 cm） - 重量：1100 磅（500 kg） - 輸出連接：母線排（高電流）、端子（高電壓） |
- 尺寸：45×60×28 英寸（114×152×71 cm） - 重量：1620 磅（729 kg） - 輸出連接：母線排（高電流）、端子（高電壓） |
| 保護功能 | 過載、短路保護，安全聯鎖系統（含腳踏開關） | 過載、短路保護，安全聯鎖系統（含腳踏開關） |
| 用戶界面 | 7 英寸全彩 TFT 觸摸屏，支持手動 / 自動測試，內置 TCC 曲線庫 | 7 英寸全彩 TFT 觸摸屏，支持手動 / 自動測試，內置 TCC 曲線庫 |
| 軟件功能 |
- OCR 軟件集成于 PowerDB 套件 - 支持 PDF/PDBXML 報告導出 - 可添加自定義 TCC 曲線 |
- OCR 軟件集成于 PowerDB 套件 - 支持 PDF/PDBXML 報告導出 - 可添加自定義 TCC 曲線 |
| 應用場景 | 油斷路器重合器、分段器、電流互感器測試 | 油斷路器重合器、真空滅弧室重合器、電子控制重合器測試 |
| 訂購信息 |
- 型號：OCR15D-208/OCR15D-220/OCR15D-460/OCR15D-400 - 附件：輸入電纜（4/0，15ft）、輸出電纜（單 / 雙 4/0） |
- 型號：OCR50D-460/OCR50D-400 - 附件：輸入電纜（4/0，15ft）、輸出電纜（單 / 雙 4/0） |
|
|
OCR15D/OCR50D參數文檔 |
|
-
