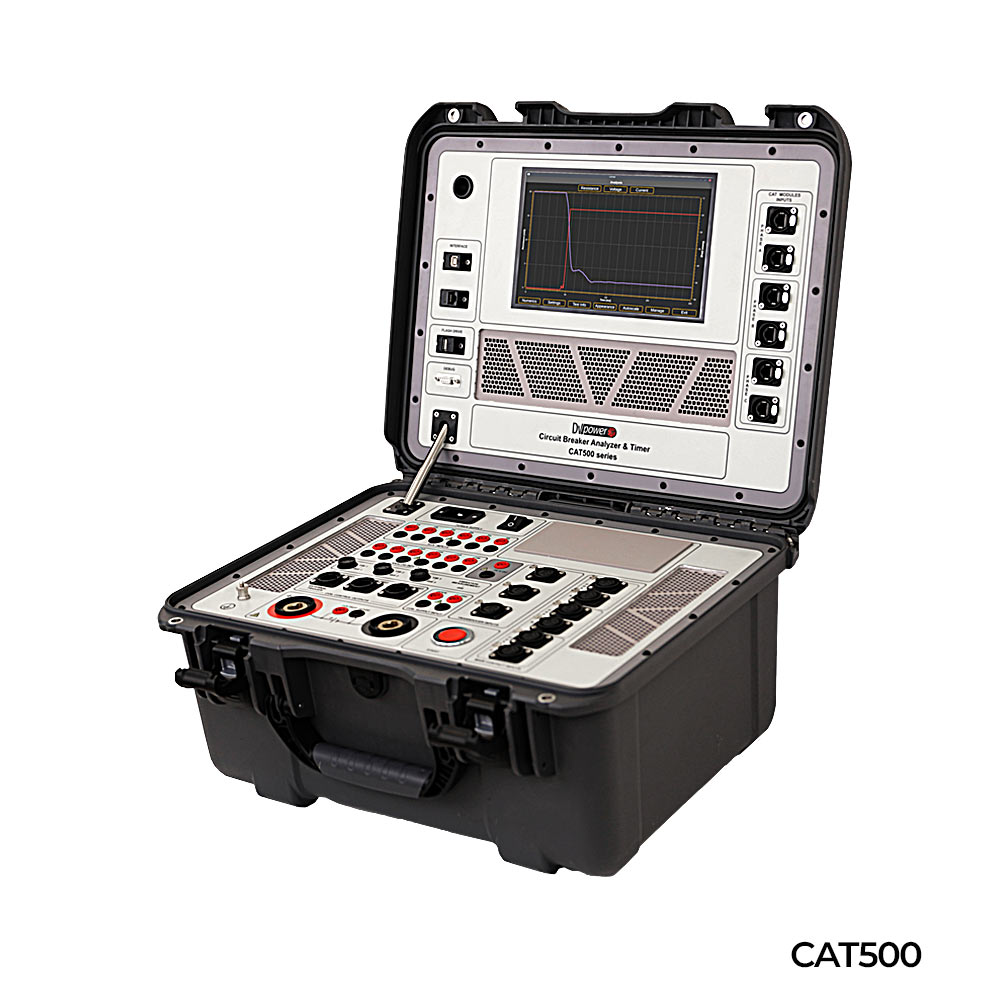

瑞典DVPOWER CAT500斷路器機械特性分析儀由愛儀器儀表網代理，CAT500引入了一些獨特的測試功能，大大節省了對所有類型的中高壓斷路器進行狀態評估所需的時間?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
10.1 英寸觸摸屏顯示器
定時、運動和振動測量
通過單電纜連接和同時測量縮短了測試時間
CAT 模塊，用于在 BSG 條件下對多達 12 個主觸點室進行靜態/動態電阻測量
用于BSG條件下單極控制GIS CB定時測量的GIS模塊
CAT500 引入了一些獨特的測試功能，大大節省了對所有類型的中高壓斷路器進行狀態評估所需的時間。
定時通道記錄主電弧、電阻器和輔助觸點的閉合和斷開。主觸點通道還可以測量預插入電阻器（如果存
在于斷路器中）的電阻值。
CAT500 記錄 HV 和 MV 斷路器移動部件的開合線圈電流和位移曲線圖。六個線圈控制模擬通道可以同
時啟動操作、測量和記錄線圈電流（開和關），*高可達 35 A。
觸摸屏彩色顯示屏可輕松控制測試設備和結果分析。測試結果以表格和圖形形式打印在 112 毫米（4.4 英寸）
熱敏打印機（可選附件）上。

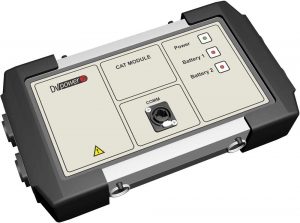

瑞典DV-power斷路器定時器和分析儀 CAT500 CAT 模塊
CAT 模塊可測量兩側接地 (BSG) 的 AIS（空氣絕緣變電站）斷路器的主電弧觸點定時、靜態和動態電阻。

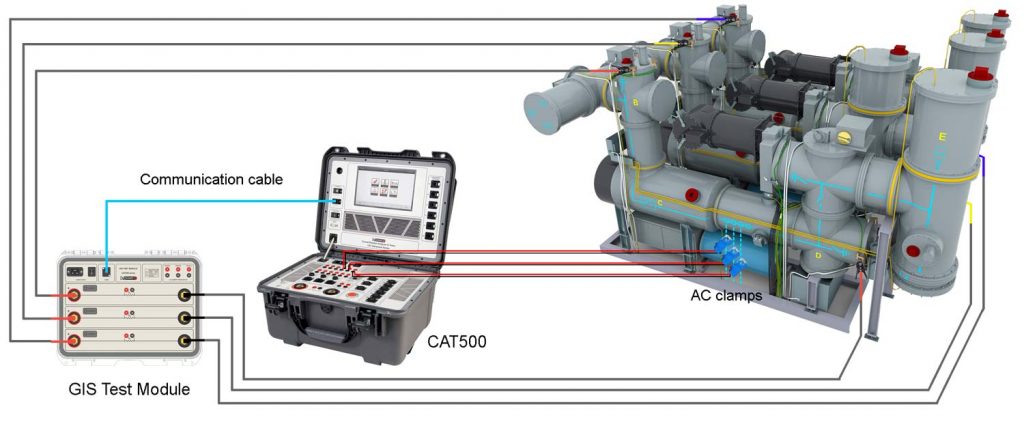

GIS測試模塊
兩側接地的 GIS 斷路器的定時測量適用于*苛刻的測試情況，例如單極操作的 GIS CB，其極外殼電阻非常低，或 CT 不能包含在測試接入點之間的測量電路中.
GIS 測試模塊由三個基于電池的隔離電源組成，用于為單極受控 CB 的每個極提供大電流。
測試電流在每極 400-500 A 的范圍內（取決于電池充電水平和測試電路的電阻）。
不是測量 CT 次級電流信號的變化（當它在接地開關電路之外時），而是在電源內監測初級注入電流的變化。
| CAT500 訂購信息 | |
| Instrument | Article No. |
| Circuit Breaker Analyzer &Timer CAT500 with 3 timing channels | CAT500-03-01 |
| Circuit Breaker Analyzer &Timer CAT500 with 6 timing channels | CAT500-06-01 |
| Circuit Breaker Analyzer &Timer CAT500 with 12 timing channels | CAT500-12-01 |
| Included accessories | |
| Windows based DV-CB PC software | |
| USB cable | |
| Ethernet cable | |
| Debug adapter | |
| Mains power cable | |
| Ground (PE)cable | |
| Transport case | |
| Standard accessories | Article No. |
| Simultaneous timing,static (contact)resistance and dynamic resistance measurement | |
| CAT Module -for timing,static and dynamic resistance measurement recording | CAT-MODUL-00 |
| Communication cable 1 x 15 m for CAT module | C1-0015-RXX |
| Current and sense cables 2x 3,5 m(red)with SCT clamps for CAT Module | CSR-3Z5-15NCST |
| Current and sense cables 2x1,5 m(black)with SCT clamps for CAT Module | CSB-1Z5-15NCST |
| Control cabinet cables | |
|
Coil control cable set 5 m(16.4 ft)with banana plugs (Single-pole control -6 coil channels) |
CO-05-6BC5B1 |
| Coil supply cable set 4x5 m 2,5 mm2(16.4 ft,13 AWG)with banana plugs | CS-05-02BPBP |
| Auxiliary contacts cable set 12x5 m(16.4 ft)with banana plugs | AX-05-02BPBP |
| Analog channels cable set 12x5 m(16.4 ft)with banana plugs | AN-05-02BPBP |
| Cases | |
| Plastic case for CAT modules (up to 2 breaks) | PLCAS-CAT-03 |
| Cable plastic case -large size (x2) | CABLE-CAS-03 |
| Optional accessories | Artide Na |
| GIS Test Module for Both Sides Grounded (BSG)on GIS (Gas Insulated Substa ion) | BSG-CATGIS-1 |
|
Minimum Trip Voltage Module (bult-n,compatble with CAT250 and CAT50 Senes excluding a thermal pninter |
MTV-MODUL-00 |
| Thermal printer 112 mm 44.4 inch)(bull-in,excluding Minimum Tnp Valt age Module) | PRINT-112-01 |
| Thermal paper roll 112 mm (4.4 inch) | PRINT-112-RO |
| Built-in high precision measurement modue | RMO-HPMM-DG0 |
|
Current clamp 30V300 A power supplied from the instrument with extension 5 m(16.4 ft)and adapler |
CACL-0300-07 |
| Curert clamp 30/300 A with inlernal batlery supply and exlension 5m(16.4 fp | CACL-0300-08 |
| AC Current clamp 1 A/1V with 5 m cable and adapter | CACL-ACBP-05 |
| Main contact cables | |
| Main contact cales 5 m(16.4 ft)with SCT camps (forthree timing chennek) | CM-05-34MXST |
| Main contact cales 5 m(16.4 ft)wth SCT camps (forsi fining crarnds) | CM-05-65MXST |
| Main contact cabes 5 m(16.4 fp with SCT clamps (ortwelve timing crarnels) | CM-05-12MXST |
| Main contact cabfes extensian | |
| Main contact cabes extenson 5m (16.4 t)(or tfree or six tning chands) | E3-05-65MXFX |
| Main contact cabes extension 5 m (16.4 t)for welve timing channds) | E6-05-12MXFX |
| Main contact cabes extension 10 m (32.8 t)(or tfree or six tning chamds) | E3-10-65MXFX |
| Main contact cales extension 10 m (32.8 t)(or twelve lining channels) | E6-10-12MXFX |
| Main contact cables extension 15 m (49.2 t)(or tfree or six tning chands) | E3-15-65MXFX |
| Main contact cables extension 15 m (49.2 t)(or twelve tining channels) | E6-15-12MXFX |
| Con trol cabinet cables | |
| Coll control cable set 10 m with banana plugs (Single-pole control -6 coll channels) | CO-10-6BC5B1 |
| Coll control cable set 15 m with banana plugs (Single-pole control -6 coll channels) | CO-15-6BC5B1 |
| Coll control cable 5 m wth banana pugs (Three-pole control -2 call channeks) | CO-05-00C5B1 |
| Coll control cable 10 m wth banana pugs (Thee-pole control -2 coll channels) | CO-10-00C5B1 |
| Col contrdl cabe 15 m wth banana plugs (Three-pole control -2 cod channels) | CO-15-00C5B1 |
| Auxihary contacis cable set 12x 5 m with banana plugs | AX-05-02BPBP |
| Auxlhary contacts cale set 12x 10 m with banana plugs | AX-10-02BPBP |
| Auxlhary contacts cale set 12x 15 m with banana plugs | AX-15-02BPBP |
| Analog channets calble set 12 x 5 m with banana plugs | AN-06-02BPBP |
| Analog channee cale set 12 x 10 m with banana plugs | AN-10-02BPBP |
| Analog channee cale set 12 x 15 m with banana plugs | AN-15-02BPBP |
| Cable cases | |
| Cable plastic case -medium size | CABLE-CAS-02 |
| Cable plastic case with wheels -medum sze | CABLE-CAS-W2 |
| Cable plastic case -large size | CABLE-CAS-03 |
| Cable plastic case with wheels -large size | CABLE-CAS-W3 |
| Current cables | ||
|
Currert cables 2x5m 50mm2(32.8 tt,0AWG)with battery damps (for buit in 500 Amiao ohmmeter) |
C2-05-50VMB3 | |
|
Currert cables 2x10m 50mm2(32.8 tt,0 AWG)with battery damps (for buit in 500 Amicro ohmmeter) |
C2-10-50VMB3 | |
|
Currert cables 2x15m 70 mm?(49.2 tt,00 AWG)with battery damps (for buit in 500 Amico ohmmeter) |
C2-15-70VMB3 | |
|
Currert cables 2x5m 25mm?(32.8 tt,3 AWG)with battery clamps ffor buit in 200 A micro ohmmeter |
C2-05-25LMB1 | |
|
Curert cabes2x10m 25mm2(328 tt,3 AWG)wih battery clamps (for buit in 200 Amico ohmmeter) |
C2-10-25LMB1 | |
|
Currert cabes 2x15m35mme(49.2 t,2 AWG)with battery damps (for buit in 200 Amico ohmmeter) |
C2-15-35LMB1 | |
| Sense cables | ||
|
Sense cales 2x5 m (32.8 ft)with alligalor damps (for buit in micro chmmeter |
S2-05-02BPA1 | |
|
Sense cables 2x10 m (32.8 ft)with alligator damps (for buit in mico ohmmete) |
S2-10-02BPA1 | |
|
Sense cales 2 x15 m (49.2 ft)with alligalor damps (for buit in micro cnmmete) |
S2-15-02BPA1 | |
| Tran sducers | ||
| Digital rotary transducer wth 5 m(16.4 ft)connection cale | DRT-250-C605 | |
| Digital rotary transducer wih 10 m (32.8 ft)connection cabe | DRT-250-C610 | |
| Digital rotary transducer with 5 m(16.4 )connecion cable with accessones | DRT-SET-0006 | |
| Digital rotary transducer with 10 m (32.8 t)conneclion cabe wth accessones | DRT-SET-0010 | |
|
Linear analog transducer 150 mm(5.9 in)wih 5m (16.4 tt)connec ion cale and inear transducer rod |
LAT-150-C305 | |
|
Linear analog transducer 225 mm (8.85 in)with 5 m (16.4 f)connec ion cable and lnear transducer rod |
LAT-225-C305 | |
|
Linear analog transducer 300 mm(11.8 in)with 5m(16.4 tt)connection cable and inear transducer rod |
LAT-300-C305 | |
|
Lnear analog transducer 500 mm(19.68 in)with 5 m (16.4 f)connec ion cable and lnear transducer rod |
LAT-500-C305 | |
| Tran sducer mounting kits | ||
| Unversal transducer mourting ki | UTMKIT-0000 | |
| Unversal transducer mourting kit -extended version | UTMKIT-0001 | |
| Doble trans ducer adapter | DTA-BOX-C002 | |
| Linear to rotary cowertor | LTR-CON-0000 | |
| Online first tnp test kit | ||
| Online first tnp lest kit-single-pole control | ONFTT-KJT-00 | |
| Online first tnp test kit -three-pole control | ONFTT-KJT-01 | |
| Piastic transport eas | ||
| Transport case for 500 senes | HARD-CASE-NC | |
| Transpont case tor 500 senes ith wheels | HARD-CASE-NW | |
| CAT500斷路器分析儀和計時器規格 | |
| 電源供應 |
|
| 根據 IEC/EN60320-1; UL498, CSA 22.2連接 |
|
| 電源 | 90 V - 264 V AC |
| 頻率 | 50/60 Hz |
| I輸入功率 | 3900 VA |
| 保險絲15 A / 250 V，快速反應，但不是用戶可更換 |
|
| 適用標準 |
|
| 安裝/過電壓 | 第二類 |
| 污染 | 2度 |
| 安全 |
LVD 2014 / 35 /歐盟（CE符合） 標準EN 61010-1 |
| EMC |
指令2014 / 30 /歐盟（CE符合標準EN 61326-1:2006） |
| CAN/CSA-C22.2 No. 61010-1 |
|
| 環境條件 |
|
| 操作溫度 | -10 oC - + 55 oC / 14 oF - +131 oF |
| 存儲和運輸 | -40 oC - + 70oC / -40 oF - +158 oF |
| 濕度 | 度5% - 95%相對濕度 |
| 尺寸/重量 |
|
| 尺寸(寬 x 高 x 深): |
505 mm x 490 mm x 257 mm 19.9 in x 16.1 in x 10.1 in |
| 重量 | 15-17 kg |
| CAT500斷路器分析儀和計時器說明文檔 |
|
|
|
|
