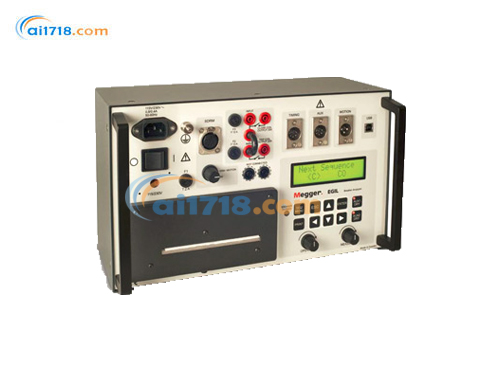

?EGIL?集成了從我們較大的儀器經驗中獲益的優點，適用于每相一次接觸的斷路器。 更小更簡單，EGIL同樣具有多樣性
?而EGIL的價格使其對小型發電廠具有吸引力。
?此外，它為大型電力公司的維修部門提供了理想的輔助工具。
?EGIL設計用于測試每相具有一個主要觸點的斷路器。 它的三個時間通道連接在一起。 同時記錄和顯示裝有預插入電阻的并聯觸點事件。 有兩個獨立的時間通道用于測量輔助觸點。 為了簡化現場連接，EGIL配備了主要和輔助觸點的現成多電纜組。
?自動測量線圈電流，并在顯示窗口或通過內置打印機測試后立即顯示其他讀數。 EGIL易于使用 - 內置的音序器（程序單元）可自動設置儀器進行下一個連續的斷路器操作。
?主要用于測量行程（運動），可選的模擬輸入通道也可以找到許多其他用途。 如果未安裝此通道，則所有相關的菜單命令都將被隱藏。
?具有SDRM選件的EGIL和SDRM附件可實現靜態和動態電阻測量。
?EGIL還可以配備可選的USB接口，用于與PC和CABAWin?斷路器分析軟件進行通信。
EGIL斷路器分析儀特點：
?適用于每相斷路器的所有斷路器的定時和行程測試
?非常易于使用和可靠
?兩個獨立的定時通道用于測量輔助觸點
?用于驅動傳感器的模擬測量通道或一般電壓/ 電流測量
?靜態和動態電阻測量以及SDRM201
EGIL斷路器分析儀優點：

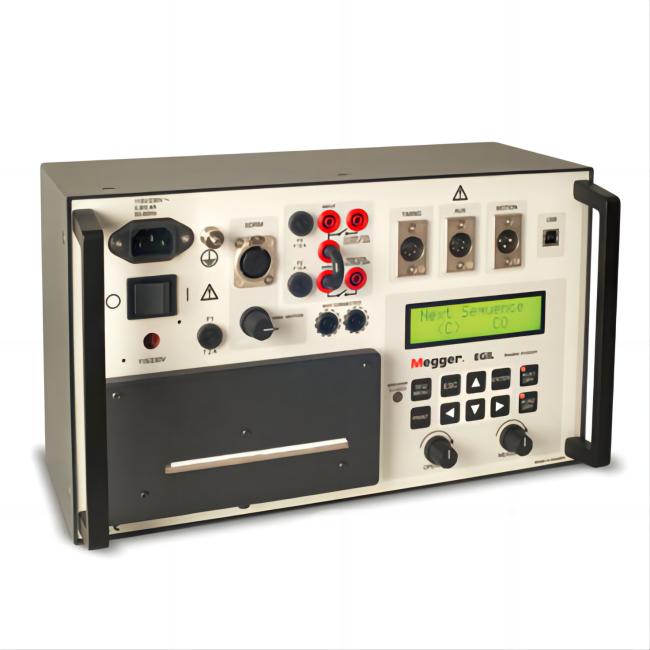

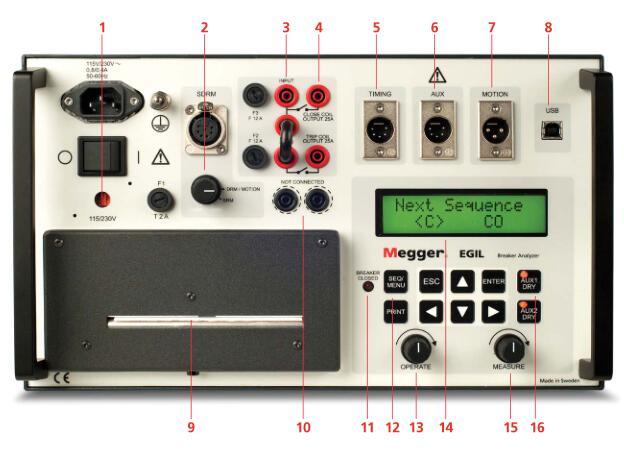

1. 電源電壓轉換開關，115/230 VAC。
2. SDRM （可選）靜態和動態電阻測量。SDRM201附件接口。
3. 內置線圈電流測量。讀數顯示在自動縮放圖上。
4. 定序器用于線圈的信號允許對于彼此不同的線圈脈沖引入延遲。
5. 三個定時通道。主觸點和預插入電阻連接都可以在同一通道上定時。 結果以圖形和數字方式呈現。
6. 兩個電隔離定時頻道 可用于干燥或濕式輔助觸點的定時。
7. 可選模擬輸入通道，用于測量行程（運動）或任何其他模擬電壓。
8. USB（可選）接口為PC。 支持與KAABA斷路器分析軟件的通信。
9. 內置打印機功能自動刻度，114mm（4,5“）寬的紙張可以快速方便地更換。
10. 電隔離插座確保在斷路器中或斷路器上工作之前安全可靠地斷開操作線圈電纜。
11. 斷路器狀態指示Egil測量斷路器的狀態（開路或閉合），隨后，該定時器將自動設置儀器進行下一個順序操作。
12.序列按鈕（C，O，C-O，O-C或O-C-O）設置，并從測量結果中運行打印。
13. 開關用來設置斷路器到所需的狀態，而不激活測量通道。
14.菜單驅動程序自動調用默認設置以消除耗時的預設。 與卸載的可選設備相關聯的所有菜單行都是隱藏的，以增強簡單性。對于基本的EDIL單元，您只需連接多根電纜組并轉動MEASURE旋鈕。
15.MEASURE旋鈕 運行一個斷路器操作順序，測量和記錄結果。
16.使用AUX 1和2按鈕對于輔助觸點定時的時間通道。 可以選擇接觸感應或電壓檢測。
EGIL斷路器分析儀應用：
?EGIL主要用于在中等電壓下測試高壓斷路器。 但是，由于時間通道沒有電隔離，因此每相不能有多于一個斷路。 記錄主觸點，預插入電阻觸點和輔助觸點的接觸時間。 也記錄線圈電流。
?除了實際測量值之外，根據IEC標準的幾個參數被計算并顯示在報告中，例如。 關閉和開放時間，階段之間的差異，過度運行，CO和OC時間（和其他）。
EGIL應用實例
重要：使用儀器之前，請閱讀使用說明書。
1.使用附帶的地面電纜接地EGIL。確保斷路器在兩側都是閉合的并接地。
2.將主接觸電纜組件連接到EGIL和斷路器。
3.將輔助觸點電纜組件連接到操作機構上的a-和b-觸點。
4.將EGIL定序器連接到接近和跳閘線圈和輔助電壓。
5.拆下斷路器一側的接地連接。
6.您現在可以繼續進行測試。只需轉動MEASURE旋轉開關并讀取結果。
Incl:
Time measurement cables
GA-00160, GA-00170
Transport case
Egil with analog input channel and
USB port
GD-00190
BM-19093
Incl:
CABA Win
BL-8206X
Transducer cable XLR-open
1 m (3.2 ft)
GA-00041
Transducer cable XLR-XLR
7.5 m (24.6 ft)
GA-00042
Transport case
Egil with SDRM option and USB port
GD-00190
BM-19093
Incl:
CABA Win
BL-8206X
Transducer cable XLR-open
1 m (3.2 ft)
Transducer cable XLR-XLR
7.5 m (24.6 ft)
Transport case
Egil with SDRM option and USB port
GD-00190
BM-19095
Incl:
CABA Win
Transducer cable XLR-open
1 m (3.2 ft)
Transducer cable XLR-XLR
7.5 m (24.6 ft)
Transport case
Upgrade
Upgrade of EGIL can be done, please contact your
nearest distributor for part number and price.
Optional accessories
CABA Win
Circuit breaker analysis software
Incl. USB cable
GD-00190
BL-8206X
Extension cables for SDRM201
10 m (33 ft) extension
GA-12810
Transducers – Linear
TLH 500
XB-30020
Transducers – Rotary
Novotechnic IP6501
XB-31010
Transducer mounting kits
Universal kits
Rotary transducer mounting kit
For transducers XB-31010 and XB-39130
XB-51010
Universal transducer mounting kit
for linear and rotary transducers
XB-51020
Ready-to-use-kits – Rotary
Incl. transducer XB-31010, mounting kit XB-51010
XB-71010
Transducer mounting accessories
Universal support
XB-39029
Cables
Cable reel
20 m (65.5 ft), 4 mm stackable safety plugs
Black
GA-00840
Cable sets
The cable sets consist of 8 cables with clamps and
4 mm stackable safety plugs
8 x 5 m, (16.4 ft)
GA-00231
Extension cables, XLR female to male
For analog input, 10 m (32.8 ft)
GA-01005
Open analog cable
For customized analog transducer connection
GA-01000
XLR to 4 mm safety plugs
For customized analog transducer connection
GA-00040
Other
VD401
Voltage pider, ratio 400/1
(for TM1600 and EGIL with analog channel)
BL-90070
訂購信息
Item
Art. No.
EGIL Basic unit
BM-19090
Cable set for sequencer
GA-00082
Time measurement cables
GA-00160, GA-00170
Cable set for sequencer
GA-00082
Time measurement cables
GA-00160, GA-00170
Cable set for sequencer
GA-00082
GA-00041
GA-00042
BL-8206X
Time measurement cables
GA-00160, GA-00170
Cable set for sequencer
GA-00082
GA-00041
GA-00042
SDRM201
CG-90250
7.5 m (24.6 ft) extension
GA-12815
LWG 225
XB-30117
TS 150
XB-30030
TS 25
XB-30033
Flex coupling for IP6501
XB-39030
Switch magnetic base
XB-39013
Red
GA-00842
Yellow
GA-00844
Green
GA-00845
Blue
GA-00846
8 x 10 m, (32.8 ft)
GA-00241
8 x 15 m, (49.2 ft)
GA-00251
For time measurement of main contacts, 10 m (32.8 ft)
GA-00150
Thermopaper, 114 mm, 30 m
GC-00030
Cable organizer, Hook and loop fastener, 10 pcs
AA-00100
| EGIL斷路器測試儀 | |
| 產品規格 | 規格在額定輸入電壓和環境溫度為+ 25°C（77°F）時有效。規格如有更改，恕不另行通知。 |
| 環境 | |
| 應用領域 | 該儀器適用于中壓變電站和工業環境。 |
| 溫度 |
操作 0°C to +50°C (32°F to +122°F) 儲存 -40°C to +70°C (-40°F to +158°F) 濕度 5% – 95% RH, non-condensing |
| CE 標志 |
EMC 2004/108/EC LVD 2006/95/EC |
| 一般電源電壓 | 115 / 230 V AC (switchable), 50 / 60 Hz |
| 功耗 | 100 VA (max) |
| 儲存 |
儀器 360 x 210 x 190 mm (14.2” x 8.3” x 7.5”) 運輸箱 420 x 300 x 230 mm (16.5” x 11.8” x 9.0”) |
| 重量 | 6.3 kg (14 lbs). 10 kg (22 lbs) with ac-cessories and transport case |
| 顯示 | LCD |
| 可用語言 | English, German, French, Spanish,Swedish |
| 測量部分 | |
| 時間測量 |
|
| 測量時間 | 1 to 100 s |
| 解析度 | 0.1 to 10 ms |
| 頻道數量 | 3 with common ground |
| 時基不準確狀態閾值 | 0.05% of the reading ± resolution |
| 關閉 | < 10 Ω ±20% |
| 電阻 | 10 Ω ±20% to 3 kΩ ±20% |
| 打開 | > 3 kΩ ±20% |
| 開路電壓短路電流 | 24 V ±20% |
| AUX 1 ＆2 | 100 mA ±20% |
| 通道數接觸感應（干） | 2, galvanically isolated |
| 狀態閾值 |
|
| 關閉 | < 600 Ω ±30% |
| 打開 | > 600 Ω ±30% |
| 開路電壓 | 20 V ±20% DC |
| 短路電流 | 25 mA ±20% |
| 電壓檢測（濕） | |
| Status thresholds | |
| 打開指示 | < 8 V (polarity insensitive) |
| 關閉指示 | > 13 V (polarity insensitive) |
| 工作電壓 | 250 V AC / DC |
| 當前測量 |
|
| 范圍 | ±25 A per channel |
| 解析度 | 25 mA |
| 準確度 | 1% of the reading ±100 mA |
| 工作電壓 | 250 V AC / DC |
| 斷路器操作 | |
| 序列 | C, O, C-O, O-C, O-C-O |
| 連續電流 | 5 A |
| *大電流 | 25 A在300 ms內，休息時間1 min |
| 聯系功能 | 兩個獨立的控制功能 |
| 接觸特性 | 非彈跳，關閉時間*大為0.1ms |
| 使用/中斷容量 | 25 A，每個觸點功能250 V（交流或直流） |
| 開始斷路器操作 | 通過旋轉開關 |
| 脈沖長度 | 可以10 ms為單位進行調整 |
| 脈沖延時 | 可以10 ms為單位進行調整 |
| 工作電壓 | 250 V AC / DC |
| 運動（可選） | |
| 通道數 | 1 independent |
| *大電纜長度 | 10 m (33 ft) |
| 輸入 |
|
| 范圍 | -4 V to +4 V |
| 分辨率 | 2 mV |
| 不確定度 | 1% of the measurement range |
| 傳感器電阻 | 1 kΩ to 5 kΩ |
| 輸入阻抗 | 150 kΩ |
| 輸出 |
|
| 開路電壓 | 4,095 V ±4 mV |
| 短路電流 | 115 mA |
| 打印 | |
| 打印輸出類型 | 圖形和數字 |
| 打印機 | 具有固定打印頭的熱敏打印機 |
| 圖形分辨率 | 8點/毫米 - 203 dpi |
| 紙張寬度 | 114毫米（4.5“） |
| MEGGER EGIL斷路器測試儀 | 說明文檔 |
-
