奧地利OMICRON CMC 310繼電保護測試儀由愛儀器儀表網代理，CMC310是為繼電保護以及量度設備基本三相測試而特別設計的?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
CMC 310繼電保護測試儀產品簡介：

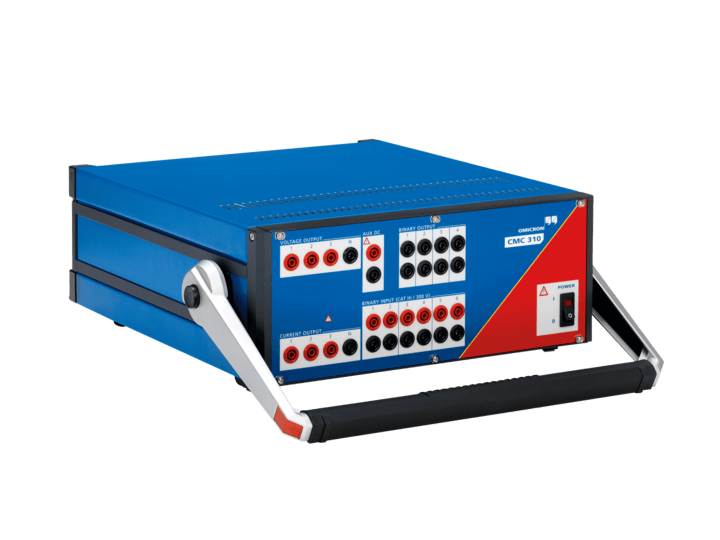

?CMC 310繼電保護測試儀是為繼電保護以及量度設備基本三相測試而特別設計的。
?CMC 310繼電保護測試儀使用 CMControl P 軟件操作，該軟件運行于CMControl P 設備上，可以是 Windows PC 或安卓平板電腦。
?CMC 310繼電保護測試儀的CMControl P 是我們 CMC 測試儀器靈活而直觀的控制設備，完全即插即用，完成對測試儀器的簡單配置并快速地獲取可靠的測試結果。
?CMC 310繼電保護測試儀主要的應用領域是小型電力系統（例如配電系統）、工業系統、服務商、SCADA 測試、分布式能源（DER）以及智能電網應用。
?CMC 310繼電保護測試儀未來您對測試設備也可能會提出新的要求，因此為了讓這套系統獲得高度的配置靈活性以適應未來的需要，我們可以在任何時候按照您的要求把 CMC 310 升級為 CMC 353 測試儀器。
CMC 310繼電保護測試儀主要功能：
?使用 CMControl P 設備和運行于 Windows PC 或安卓平板電腦上的 CMControl P 應用程序，方便的進行手動測試
?便攜而輕便的測試解決方案
?降低測試工作量，提高生產率
?高度可靠而且經濟型的解決方案
?滿足未來需要 – 可以升級到 CMC353
帶CMControl P的CMC 310
VE003001
帶CMControl P的 CMC 310
用于平板電腦控制的CMC 310
VE003002
帶有CMControl P App
激活碼的CMC 310(用于平板電腦控制)
VEHO3002
從“帶有CMControl P的CMC 310 ”
升級到“ 帶有CMControl P的 CMC 353”
升級到用于平板電腦控制的CMC 353
VEHO3001
從“帶有CMControl P App激活碼的CMC 310”升級
到“帶有CMControl P App激活碼的CMC 353”
升級到帶有 Test Universe的 CMC 353
VESC1800
從“帶有 CMControl P的 CMC 310”或“帶有
CMControl P App激活碼的CMC 310”升級到
CMC 353 基礎版
訂購信息
帶CMControl P的CMC 353
OMICRON CMC 310 繼電保護測試儀技術參數
1. 校準與保證值
2. 主電源
連接
C14 連接器（符合 IEC 60320-1）
電壓
單相：額定電壓 100…240 VAC，工作范圍 85…264 VAC
保險絲
T 12.5 AH 250 V（5×20 mm），Schurter 訂貨號 0001.2515
額定電流
110 V 時*大 12 A；230 V 時*大 10 A
頻率
額定 50/60 Hz，工作范圍 45…65 Hz
過壓類別
II 類
| 電源 | 電流放大器 | 電壓放大器 | AUX DC |
|---|---|---|---|
| 230 V1 | 3×250 W（20 A） | 3×85 W（85 V） | 45 W（110 V） |
| 115 V1 | 3×250 W（20 A） | 3×85 W（85 V） | 45 W（110 V） |
| 100 V1 | 3×200 W（20 A） | 3×85 W（85 V） | 45 W（110 V） |
| 90 V1 | 3×150 W（20 A） | 3×85 W（85 V） | 45 W（110 V） |
1 滿功率連續運行 10 分鐘后，需遵循 10 分鐘開 / 10 分鐘關的占空比（環境溫度 23°C）。
3. 系統時鐘精度
| 特性 | 規格 |
|---|---|
| 時鐘性能 | Stratum 3（ANSI/T1.101-1987） |
| 頻率漂移（長期） | 24 小時 < 0.37 ppm；20 年 <+4.60 ppm |
| 頻率漂移（溫度影響） | <+0.28 ppm |
4. 輸出參數
4.1 通用發生器輸出
| 頻率范圍 | 正弦信號：10…599 Hz |
|---|---|
| 頻率分辨率 | <5 μHz |
| 相位范圍 | -360°…+360° |
| 相位分辨率 | 0.001° |
| 幅值溫漂 | 0.0025%/°C |
4.2 電流輸出
| 輸出電流 | 三相 AC（L-N）：3×0…32 A；單相 AC（L-L）：1×0…32 A；單相 AC（LL-LN）：1×0…64 A；DC（LL-LN）：1×0…±90 A |
|---|---|
| 輸出功率 | 三相 AC：3×430 VA（25 A）；單相 AC（L-L）：1×870 VA（25 A）；單相 AC（LL-LN）：1×500 VA（40 A）；DC：1×700 W（±40 A） |
| 精度（R ≤0.5 Ω） | 典型誤差 < 0.05% 讀數 + 0.02% 量程；保證誤差 < 0.15% 讀數 + 0.05% 量程 |
| 諧波失真（THD+N） | 0.05%（典型）；<0.15%（保證） |
| 相位誤差 | 0.05°（典型）；<0.2°（保證） |
| 直流偏置電流 | <3 mA（典型）；<10 mA（保證） |
| 頻率范圍 | 正弦信號：0（DC）…599 Hz |
| 保護功能 | 短路保護：無限；開路保護：允許開路輸出 |
4.3 電壓輸出
| 輸出電壓 | 三相 AC（L-N）：3×0…300 V；單相 AC（L-N）：1×0…300 V；單相 AC（L-L）：1×0…600 V；DC（L-N）：3×0…±300 V |
|---|---|
| 輸出功率 | 三相 AC：3×100 VA（100…300 V）；單相 AC（L-N）：1×200 VA（100…300 V）；單相 AC（L-L）：1×275 VA（200…600 V）；DC：1×420 W（300 V DC） |
| 精度 | 典型誤差 < 0.03% 讀數 + 0.01% 量程；保證誤差 < 0.08% 讀數 + 0.02% 量程 |
| 諧波失真（THD+N） | 0.015%（典型）；<0.05%（保證） |
| 相位誤差 | 0.02°（典型）；<0.1°（保證） |
| 直流偏置電壓 | <20 mV（典型）；<100 mV（保證） |
| 保護功能 | 短路保護（L-N）：無限 |
4.4 低電平二進制輸出（外部接口）
| 類型 | 集電極開路晶體管輸出，需外接上拉電阻 |
|---|---|
| 額定電壓 | *大 ±16 V |
| 額定電流 | *大 5 mA（限流）；*小 100 μA |
| 更新率 | 10 kHz |
| 上升時間 | <3 μs（Vextern=5 V，Rpullup=4.7 kΩ） |
4.5 二進制輸出繼電器
| 類型 | 無源接點，軟件控制 |
|---|---|
| 交流負載能力 | *大 300 V，8 A，2000 VA |
| 直流負載能力 | 參考負載曲線 |
| 浪涌電流 | 15 A（10% 占空比，*長 4 秒） |
| 電壽命 | 100,000 次切換（230 V AC/8 A，阻性負載） |
4.6 直流電源（AUX DC）
| 電壓范圍 | 0…66 VDC（0.8 A）；0…132 VDC（0.4 A）；0…264 VDC（0.2 A） |
|---|---|
| 功率 | *大 50 W |
| 精度 | 典型誤差 < 2%；保證誤差 < 5% |
5. 輸入參數
5.1 二進制輸入
| 數量 | 6 路 |
|---|---|
| 觸發條件 | 無源接點或直流電壓閾值比較 |
| 反應時間 | *大 220 μs |
| 采樣率 | 10 kHz |
| 去抖動時間 | 0…25 ms |
5.2 計數器輸入（100 kHz，低電平）
| *大頻率 | 100 kHz |
|---|---|
| 脈沖寬度 | >3 μs（高 / 低信號） |
| 開關閾值 | 正沿：*大 8 V；負沿：*小 4 V |
6. 通信端口
| NET-2 板 | USB 2.0 高速（480 Mbit/s），10/100/1000Base-TX 以太網，支持 PoE（Class 2） |
|---|---|
| NET-1C 板 | USB 2.0 全速（12 Mbit/s），10/100Base-TX 以太網，支持 PoE（Class 2） |
7. 環境條件
| 工作溫度 | 0…+50°C（+32…+122°F），+30°C 以上需 50% 占空比 |
|---|---|
| 存儲溫度 | -25…+70°C（-13…+158°F） |
| 濕度 | 5…95% RH，無冷凝 |
| 振動 / 沖擊 | 符合 IEC 60068-2-6/27 標準 |
8. 機械數據
| 重量 | 13.1 kg（28.9 lb） |
|---|---|
| 尺寸（W×H×D） | 343×145×390 mm（13.5×5.7×15.4 英寸） |
| 防護等級 | IP20（IEC 60529） |
9. 安全與認證
| EMC | 符合 EN 61326-1、EN 61000 系列標準（歐洲）；FCC Part 15 Class A（美國） |
|---|---|
| 安全標準 | EN/IEC 61010-1/-2-030，UL/CAN/CSA 61010 系列 |
| 認證 | ISO 9001 質量管理體系認證 |
|
CMC 310規格 |
||
| 電源 |
|
|
| 額定輸入電壓 | 100 – 240 VAC, 1相 |
|
| 允許輸入電壓 |
85 – 264 VAC |
|
| 額定頻率 | 50/60 Hz |
|
| 允許頻率范圍 | 45 ... 65 Hz |
|
| 功率消耗 |
1.7 kVA在115 V / 2.3 kVA在230 V |
|
| 額定電流 | 12 A在 115 V / 10 A在 230 V |
|
| 連接 | 標準交流插口(IEC 60320) |
|
| 環境條件 |
|
|
| 工作溫度1 | 0 ... +50 °C (+32 ... +122 °F) |
|
| 存放溫度 | -25 ... +70 °C (-13 ... +158 °F) |
|
| 濕度范圍 | 相對濕度 5 ... 95%， 無冷凝 |
|
| 設備可靠性 |
|
|
| 產品符合電磁兼容 (EMC) 規定 (符合 CE 要求)。 |
|
|
| EMC發射 | 國際/歐洲 |
IEC/EN 61326-1,EN 55032/CISPR 32 (A 類),IEC/EN 61000-3-2/3 |
| 北美 | 47 CFR 15 Subpart B (A類) of FCC | |
| EMC抗擾度 |
國際/歐洲 |
IEC/EN 61326-1, IEC/EN 61000-6-5, IEC/EN 61000-6-4 |
| 產品符合低電壓規定 (符合 CE 要求)。 |
|
|
| 安全 |
國際/歐洲 |
IEC/EN 61010-1, IEC/EN 61010-2-030 |
|
北美 |
UL 61010-1, UL 61010-2-030, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-030 |
|
| 機械測試 |
國際/歐洲 |
IEC 60068-2-6 (20 m/s2在10 ... 150 Hz), IEC 60068-2-27 (15 g/11 ms半波正弦) |
| 重量 | 13.1 kg (28.9 lbs) |
|
| 尺寸 | 343 x 145 x 390 mm (13.6 x 5.7 x 15.4 in) |
|
| PC連接 |
兩個PoE 4以太網端口： 10/100/1000 Base-TX 符合IEEE 802.3af 接口的能力限制為一個1類 (3.84 W) 和一個2類 (6.49 W)通電的裝置 USB接口： USB Type-B接口(PC) USB Type-A接口(Wi-Fi適配器， 用于無線控制) |
|
| 信號指示燈(LED) | 電壓輸出或輔助直流> 42 V |
|
| 接地連接 | 4 mm (0.16 in)香蕉插口（背部） |
|
| 硬件診斷 | 每次啟動自檢 |
|
| 絕緣分組 | 以下組相互之間電氣隔離： 電源、 電壓放大器輸出、電流放大器組A/B、 輔助直流電源、 開關量/模擬量輸入 |
|
| 保護 | 所有的電流和電壓輸出都具備完備的過載和短路保護， 防止外部暫態過電壓和過溫 |
|
| 認證 | 在 ISO 9001 認證體系之下開發和生產 |
|
|
