奧地利OMICRON CMC 353繼電保護測試儀由愛儀器儀表網代理，CMC353是三相保護測試和 SCADA 系統調試的理想測試儀器?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

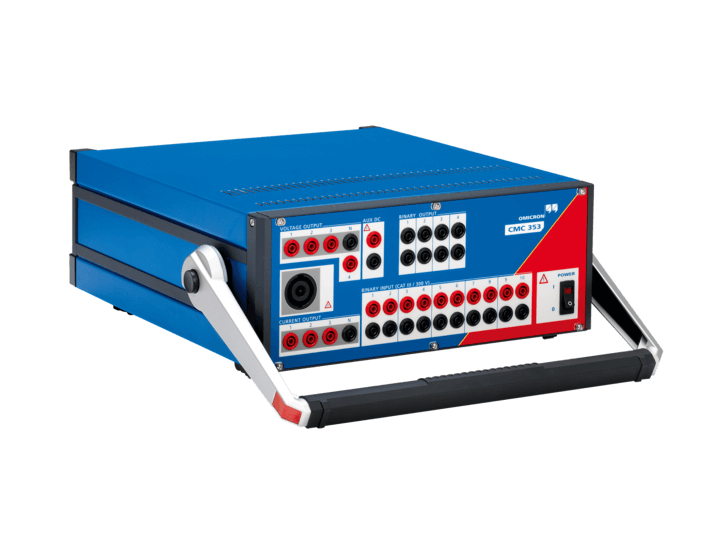

CMC 353產品簡介：
?CMC 353繼電保護測試儀采用了結構緊湊的設計方式 ，重量僅為 13.3 kg/29.3 lbs，把便攜性與大功率很好地結合在一起。
?CMC 353繼電保護測試儀是三相保護測試和 SCADA 系統調試的理想測試儀器。
?CMC 353繼電保護測試儀功率強大的電流輸出（3 x 32 A / 430 VA）為 5A 的保護測試提供了*佳的支持。
?CMC 353繼電保護測試儀便攜式的設計方式使這個測試裝置成為調試與維護測試的*佳選擇，尤其是對于工業、分布式發電以及中、低壓系統而言。
?CMC 353繼電保護測試儀滿足了保護工程的很多需求 – 從電磁式保護測試到*新的 IEC 61850 IED 測試。
CMC 353主要功能：
?緊湊的設計和很輕的重量
?電流幅值高，可以測試 5 A 繼電器
?功率強大的電流源，可以測試電磁式繼電器
?高準確度和多用途，可以測試靜態式和數字式繼電器
?內置網絡接口，可以測試 IEC 61850 IED
LLO-2 硬件選項
這個選項為 356增加了額外的 6 路低電平輸出。測試設備可以控制的信號發生器總量由 16 路擴展為 22 路.這些低電平輸出可以直接用于測試帶有低電平輸入的繼電器，或者可以用于控制象 CMS 356 這樣的外接放大器。
低電平輸出可以模擬帶有低電平接口的新型 CT 和 VT 的信號。而對于羅果夫斯基線圈信號而言，其獨到之處在于不僅能夠模擬其穩態信號，也能模擬其暫態信號。
VE002915
CMC 353基礎包
CMC 353和CMControl(不含Test Universe)
帶CMControl P App激活碼的CMC 353
VEHO2905
LLO-2選項隨新機定購
訂購信息
CMC 353和Test Universe
VE002916
CMC 353標準包
VE002917
CMC 353增強包
VE002912
VE002908
帶CMControl P 的CMC 353
CMC 353 硬件選項
VEHO2906
LLO-2選項升級定購
OMICRON CMC 353 繼電保護測試儀技術參數
1. 校準與保證值
2. 主電源
| 連接 | C14 連接器（符合 IEC 60320-1） |
|---|---|
| 電壓 | 單相：額定電壓 100…240 VAC，工作范圍 85…264 VAC |
| 保險絲 | T 12.5 AH 250 V（5×20 mm），Schurter 訂貨號 0001.2515 |
| 額定電流 | 110 V 時*大 12 A；230 V 時*大 10 A |
| 頻率 | 額定 50/60 Hz，工作范圍 45…65 Hz |
| 過壓類別 | II 類 |
| 電源 | 電流放大器 | 電壓放大器 | AUX DC |
|---|---|---|---|
| 230 V1 | 3×250 W（20 A） | 3×85 W（85 V） | 45 W（110 V） |
| 115 V1 | 3×250 W（20 A） | 3×85 W（85 V） | 45 W（110 V） |
| 100 V1 | 3×200 W（20 A） | 3×85 W（85 V） | 45 W（110 V） |
| 90 V1 | 3×150 W（20 A） | 3×85 W（85 V） | 45 W（110 V） |
3. 系統時鐘精度
| 特性 | 規格 |
|---|---|
| 時鐘性能 | Stratum 3（ANSI/T1.101-1987） |
| 頻率漂移（長期） | 24 小時 < 0.37 ppm；20 年 <+4.60 ppm |
| 頻率漂移（溫度影響） | <±0.28 ppm |
4. 同步功能
| 特性 | 規格 |
|---|---|
| IEEE 1588-2008 | 偏移（UTC）誤差 <±1 μs，支持 OMICRON CMGPS 588 或 PTP grandmaster 時鐘 |
| IRIG-B 同步 | 偏移（UTC）誤差 <±1 μs，支持第三方 IRIG-B 源（需 CMIRIG-B 配件） |
| *時間同步 | 電壓輸出誤差 <±1 μs（典型）/<±5 μs（保證）；電流輸出誤差 <±5 μs（典型）/<±20 μs（保證） |
5. 輸出參數
5.1 通用發生器輸出
| 頻率范圍 | 正弦信號：0（DC）…1000 Hz；諧波 / 間諧波：10…3000 Hz；瞬態信號：0（DC）…3100 Hz |
|---|---|
| 頻率分辨率 | <5 μHz |
| 相位范圍 | -360°…+360° |
| 相位分辨率 | 0.001° |
| 幅值溫漂 | 0.0025%/°C |
5.2 電流輸出
| 輸出電流 | 三相 AC（L-N）：3×0…32 A；單相 AC（L-L）：1×0…32 A；單相 AC（LL-LN）：1×0…64 A；DC（LL-LN）：1×0…±90 A |
|---|---|
| 輸出功率 | 三相 AC：3×430 VA（25 A）；單相 AC（L-L）：1×870 VA（25 A）；單相 AC（LL-LN）：1×500 VA（40 A）；DC：1×700 W（±40 A） |
| 精度（R ≤0.5 Ω） | 典型誤差 < 0.05% 讀數 + 0.02% 量程；保證誤差 < 0.15% 讀數 + 0.05% 量程 |
| 諧波失真（THD+N） | 0.05%（典型）；<0.15%（保證） |
| 相位誤差 | 0.05°（典型）；<0.2°（保證） |
| 直流偏置電流 | <3 mA（典型）；<10 mA（保證） |
| 保護功能 | 短路保護：無限；開路保護：允許開路輸出 |
5.3 電壓輸出
| 輸出電壓 | 四相 AC（L-N）：4×0…300 V；三相 AC（L-N）：3×0…300 V；兩相 AC（L-L）：2×0…600 V；單相 AC（L-N）：1×0…300 V；單相 AC（L-L）：1×0…600 V；DC（L-N）：4×0…±300 V |
|---|---|
| 輸出功率 | 四相 AC：4×75 VA（100…300 V）；三相 AC：3×100 VA（100…300 V）；兩相 AC（L-L）：2×138 VA（200…600 V）；單相 AC（L-N）：1×200 VA（100…300 V）；單相 AC（L-L）：1×275 VA（200…600 V）；DC：1×420 W（300 V DC） |
| 精度 | 典型誤差 < 0.03% 讀數 + 0.01% 量程；保證誤差 < 0.08% 讀數 + 0.02% 量程 |
| 諧波失真（THD+N） | 0.015%（典型）；<0.05%（保證） |
| 相位誤差 | 0.02°（典型）；<0.1°（保證） |
| 直流偏置電壓 | <20 mV（典型）；<100 mV（保證） |
| 保護功能 | 短路保護（L-N）：無限 |
5.4 低電平輸出（LL out）
| 輸出范圍 | 電壓：0…±10 Vpeak；電流：*大 1 mA |
|---|---|
| 精度 | 典型誤差 < 0.025%；保證誤差 < 0.07%（1…10 Vpeak） |
| 諧波失真（THD+N） | <0.015%（典型）；<0.05%（保證） |
| 相位誤差 | 0.02°（典型）；<0.1°（保證） |
| 頻率范圍 | 正弦信號：0（DC）…1000 Hz；諧波 / 間諧波：10…3000 Hz；瞬態信號：0（DC）…3100 Hz |
5.5 二進制輸出繼電器
| 類型 | 無源接點，軟件控制 |
|---|---|
| 交流負載能力 | *大 300 V，8 A，2000 VA |
| 直流負載能力 | 參考負載曲線 |
| 浪涌電流 | 15 A（10% 占空比，*長 4 秒） |
| 電壽命 | 100,000 次切換（230 V AC/8 A，阻性負載） |
5.6 直流電源（AUX DC）
| 電壓范圍 | 0…66 VDC（0.8 A）；0…132 VDC（0.4 A）；0…264 VDC（0.2 A） |
|---|---|
| 功率 | *大 50 W |
| 精度 | 典型誤差 < 2%；保證誤差 < 5% |
6. 輸入參數
6.1 二進制輸入
| 數量 | 10 路 |
|---|---|
| 觸發條件 | 無源接點或直流電壓閾值比較 |
| 反應時間 | *大 220 μs |
| 采樣率 | 10 kHz |
| 去抖動時間 | 0…25 ms |
6.2 計數器輸入（100 kHz，低電平）
| *大頻率 | 100 kHz |
|---|---|
| 脈沖寬度 | >3 μs（高 / 低信號） |
| 開關閾值 | 正沿：*大 8 V；負沿：*小 4 V |
7. 通信端口
| NET-2 板 | USB 2.0 高速（480 Mbit/s），10/100/1000Base-TX 以太網，支持 PoE（Class 1 和 Class 2） |
|---|---|
| NET-1C 板 | USB 2.0 全速（12 Mbit/s），10/100Base-TX 以太網，支持 PoE（Class 1 和 Class 2） |
8. 環境條件
| 工作溫度 | 0…+50°C（+32…+122°F），+30°C 以上需 50% 占空比 |
|---|---|
| 存儲溫度 | -25…+70°C（-13…+158°F） |
| 濕度 | 5…95% RH，無冷凝 |
| 振動 / 沖擊 | 符合 IEC 60068-2-6/27 標準 |
9. 機械數據
| 重量 | 13.3 kg（29.3 lb） |
|---|---|
| 尺寸（W×H×D） | 343×145×390 mm（13.5×5.7×15.4 英寸） |
| 防護等級 | IP20（IEC 60529） |
10. 安全與認證
| EMC | 符合 EN 61326-1、EN 61000 系列標準（歐洲）；FCC Part 15 Class A（美國） |
|---|---|
| 安全標準 | EN/IEC 61010-1/-2-030，UL/CAN/CSA 61010 系列 |
| 認證 | ISO 9001 質量管理體系認證 |
|
CMC 353規格 |
||
| 電源 |
|
|
| 額定輸入電壓1 | 100 – 240 VAC, 1相 |
|
| 允許輸入電壓 |
85 – 264 VAC |
|
| 額定頻率 | 50/60 Hz |
|
| 允許頻率范圍 | 45 ... 65 Hz |
|
| 額定電流 | 12 A在 115 V / 10 A在 230 V |
|
| 連接 | 標準交流插口(IEC 60320) |
|
| 環境條件 |
|
|
| 工作溫度3 | 0 ... +50 °C (+32 ... +122 °F) |
|
| 存放溫度 | -25 ... +70 °C (-13 ... +158 °F) |
|
| 濕度范圍 | 相對濕度 5 ... 95%， 無冷凝 |
|
| 設備可靠性 |
|
|
| 產品符合電磁兼容 (EMC) 規定 (符合 CE 要求)。 |
|
|
| EMC發射 | 國際/歐洲 |
IEC/EN 61326-1,EN 55032/CISPR 32 (A 類),IEC/EN 61000-3-2/3 |
| 北美 | 47 CFR 15 Subpart B (A類) of FCC | |
| EMC抗擾度 |
國際/歐洲 |
IEC/EN 61326-1, IEC/EN 61000-6-5, IEC/EN 61000-6-4 |
| 產品符合低電壓規定 (符合 CE 要求)。 |
|
|
| 安全 |
國際/歐洲 |
IEC/EN 61010-1, IEC/EN 61010-2-030 |
|
北美 |
UL 61010-1, UL 61010-2-030, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-030 |
|
| 機械測試 |
國際/歐洲 |
IEC 60068-2-6 (20 m/s2在10 ... 150 Hz), IEC 60068-2-27 (15 g/11 ms半波正弦) |
| 重量 | 13.3 kg (29.3 lbs) |
|
| 尺寸 | 343 x 145 x 390 mm (13.5 x 5.7 x 15.4 in) |
|
| PC連接 |
兩個PoE 4以太網端口： 10/100/1000 Base-TX 符合IEEE 802.3af 接口的能力限制為一個1類 (3.84 W) 和一個2類 (6.49 W)通電的裝置 USB接口： USB Type-B接口(PC) USB Type-A接口(Wi-Fi適配器， 用于無線控制) |
|
| 信號指示燈(LED) | 電壓輸出或輔助直流> 42 V |
|
| 接地連接 | 4 mm (0.16 in)香蕉插口（背部） |
|
| 硬件診斷 | 每次啟動自檢 |
|
| 絕緣分組 | 以下組相互之間電氣隔離： 電源、 電壓放大器輸出、電流放大器組A/B、 輔助直流電源、 開關量/模擬量輸入 |
|
| 保護 | 所有的電流和電壓輸出都具備完備的過載和短路保護， 防止外部暫態過電壓和過溫 |
|
| 認證 | 在 ISO 9001 認證體系之下開發和生產 |
|
|
