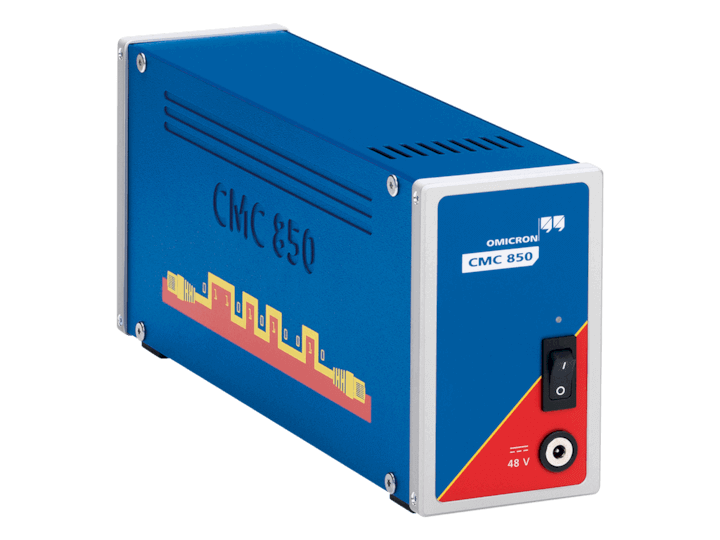

奧地利OMICRON CMC 850保護測試儀由愛儀器儀表網代理，CMC 850是專用于 IEC 61850 的保護測試儀器?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
CMC 850保護測試儀產品簡介：
?CMC 850保護測試儀專注于通過 GOOSE 和采樣值的實時通信方式與被測試設備進行交互
?CMC 850保護測試儀通過 OMICRON 久經考驗的Test Universe 測試軟件控制的
?CMC 850保護測試儀有多個內嵌的功能，可以通過網絡接口調用，只需要標準的網頁瀏覽器
?CMC 850保護測試儀小巧而輕便，因為它專注于 IEC 61850 應用，所以不需要有傳統二次信號所需要的開關量 I/O 以及信號放大器
CMC 850保護測試儀主要功能
?小巧而輕便，因為其專注于 IEC 61850 應用
?現成的軟件：OMICRON 控制中心、IEC 61850 配置模塊、IEDScout，等等
?內嵌的功能，可以通過標準的網頁瀏覽器調用
?完全的 Test Universe 軟件兼容性
?12 路低電平模擬量輸出，用于激勵有低電平輸入的設備
VE008501
硬件：CMC 850測試儀和CMIRIG-B 轉換器
軟件：IEDScout、GOOSE 配置、 采樣值配置、QuickCMC、
狀態序列和OMICRON
控制中心
訂購信息
訂貨號
供貨范圍
OMICRON CMC 850 繼電保護測試儀技術參數
CMC 850 是 CMC 850 套件的一部分，該套件包含優化的硬件和 Test Universe 軟件的核心組件，提供時間同步測試 GOOSE 和采樣值所需的一切。對于特殊保護測試應用，可單獨訂購 Test Universe 模塊。
低電平輸出 2
通信接口
功能
規格
GOOSE 模擬
將二進制輸出映射到已發布的 GOOSE 報文中的數據屬性。虛擬二進制輸出數量：360；需發布的 GOOSE 數量：128
GOOSE 訂閱
將訂閱的 GOOSE 報文中的數據屬性映射到二進制輸入。虛擬二進制輸入數量：360；需訂閱的 GOOSE 數量：128
性能
類型 1A；符合 IEC 61850-5 標準的 P2/3 類。處理時間（應用層到網絡或反之）：<1 毫秒
VLAN 支持
可選優先級和 VLAN-ID
IEC 61850 采樣值（發布）
規范
IEC 61850-9-2；IEC 61869-9 “9-2LE” 數據集
采樣率
4000 赫茲、4800 赫茲、12800 赫茲、15360 赫茲、14400 赫茲
同步
當 CMC 處于同步操作模式時，設置同步屬性（smpSynch）。采樣計數（smpCnt）零點與秒頂對齊（IRIG-B 和 PPS）。精度數據見下文
VLAN 支持
可選優先級和 VLAN-ID
*大 SV 流數量
RelaySimTest：4；Test Universe：3
| 類型 | 規格 |
|---|---|
| PC 連接 |
兩個 PoE 1 以太網端口： ? 10/100/1000 Base-TX ?符合 IEEE 802.3af 標準 ?端口容量限制為 1 個 Class 1（3.84 瓦）和 1 個 Class 2（6.49 瓦）供電設備 USB 端口： ?USB Type-B 端口（連接 PC） ?USB Type-A 端口（用于無線控制的 Wi-Fi 適配器） |
時間同步
| 功能 | 規格 |
|---|---|
| 定時精度 | |
| IRIG-B 同步（使用 CMIRIG-B） | 誤差典型值 <1 微秒，保證值 <5 微秒 |
| GPS 同步（使用 CMGPS 588） | 誤差典型值 <1 微秒，保證值 <5 微秒 |
| *時間協議（PTP） |
IEEE 1588-2008 IEEE C37.238-2011（電力配置文件） IEC/IEEE 61850-9-3（公用事業配置文件） |
其他技術參數
| 項目 | 規格 |
|---|---|
| 輸出數量 | 12 |
| 設置范圍 | 0 … ±10 伏峰值 |
| *大輸出電流 | 1 毫安 |
| 精度 | 誤差典型值 <0.025%，保證值 <0.07%（1…10 伏時） |
| 分辨率 | 250 微伏 |
| 失真（THD+N）3 | 典型值 <0.015%，保證值 <0.05% |
| 非常規 CT/VT 模擬 | 線性、Rogowski（瞬態和正弦波） |
| 過載指示 | 是 |
| 二進制輸出類型 | 集電極開路晶體管輸出 |
| 更新率 | 10 千赫茲 |
| 外部電源單元 | |
| 額定 / 允許輸入電壓 | 100–240 伏交流 / 99…264 伏交流（50/60 赫茲） |
| 輸出電壓 | 48 伏直流（±6.25%） |
| 額定電流 | 1.66 安培 |
| 額定功率 | 80 瓦 |
| 環境條件 | |
| 工作溫度 | 0…+50°C（+32…+122°F） |
| 存儲溫度 | -25…+70°C（-13…+158°F） |
| 濕度范圍 | 相對濕度 5…95%，無冷凝 |
| 設備可靠性 | 符合電磁兼容（EMC）指令（CE 認證） |
| EMC 輻射 |
國際 / 歐洲：IEC/EN 61326-1，CISPR 32/EN 55032（A 類） 北美：47 CFR 15 Subpart B（A 類）的 FCC 標準 |
| EMC 抗擾度 | 國際 / 歐洲：IEC/EN 61326-1 |
| 安全標準 |
國際 / 歐洲：IEC/EN 61010-1 北美：UL 61010-1，CAN/CSA-C22.2 No. 61010-1 |
| 機械測試 |
國際 / 歐洲：IEC 60068-2-6（10…150 赫茲，20 米 / 秒 2） IEC 60068-2-27（15g/11ms 半正弦波） |
| 機械數據 | |
| 重量 | 1.7 千克（3.7 磅） |
| 尺寸（寬 × 高 × 深） | 85×145×325 毫米（3.3×5.7×12.8 英寸） |
| 認證 |
通過 ISO 9001 注冊體系開發和制造 TüV Süd 認證 |
| 訂單號 | 交付內容 |
|---|---|
| P0005930 |
硬件：CMC 850 測試裝置 軟件：IEDScout、GOOSE 配置、采樣值配置、QuickCMC、狀態序列器和 OMICRON 控制中心 |
|
CMC 850規格 |
||
| 電源 |
|
|
| 額定輸入電壓 | 100 – 240 VAC, 1相 |
|
| 允許輸入電壓 |
99 – 264 VAC |
|
| 額定頻率 | 50/60 Hz |
|
| 額定功率 | 80W |
|
| 額定電流 | 1.66A |
|
| 連接 | 標準交流插口(IEC 60320) |
|
| 環境條件 |
|
|
| 工作溫度 | 0 ... +50 °C (+32 ... +122 °F) |
|
| 存放溫度 | -25 ... +70 °C (-13 ... +158 °F) |
|
| 濕度范圍 | 相對濕度 5 ... 95%， 無冷凝 |
|
| 設備可靠性 |
|
|
| 產品符合電磁兼容 (EMC) 規定 (符合 CE 要求)。 |
|
|
| EMC發射 | 國際/歐洲 |
IEC/EN 61326-1,EN 55032/CISPR 32 (A 類),IEC/EN 61000-3-2/3 |
| 北美 | 47 CFR 15 Subpart B (A類) of FCC | |
| EMC抗擾度 |
國際/歐洲 |
IEC/EN 61326-1, IEC/EN 61000-6-5, IEC/EN 61000-6-4 |
| 產品符合低電壓規定 (符合 CE 要求)。 |
|
|
| 安全 |
國際/歐洲 |
IEC/EN 61010-1, IEC/EN 61010-2-030 |
|
北美 |
UL 61010-1, UL 61010-2-030, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-030 |
|
| 機械測試 |
國際/歐洲 |
IEC 60068-2-6 (20 m/s2在10 ... 150 Hz), IEC 60068-2-27 (15 g/11 ms半波正弦) |
| 重量 | 1.7 kg (35.3 lbs) |
|
| 尺寸 | 85 x 145 x 325 mm (3.3 x 5.7 x 12.8 in) |
|
| PC連接 |
兩個PoE 4以太網端口： 10/100/1000 Base-TX 符合IEEE 802.3af 接口的能力限制為一個1類 (3.84 W) 和一個2類 (6.49 W)通電的裝置 USB接口： USB Type-B接口(PC) USB Type-A接口(Wi-Fi適配器， 用于無線控制) |
|
| 信號指示燈(LED) | 電壓輸出或輔助直流> 42 V |
|
| 接地連接 | 4 mm (0.16 in)香蕉插口（背部） |
|
| 硬件診斷 | 每次啟動自檢 |
|
| 絕緣分組 | 以下組相互之間電氣隔離： 電源、 電壓放大器輸出、電流放大器組A/B、 輔助直流電源、 開關量/模擬量輸入 |
|
| 保護 | 所有的電流和電壓輸出都具備完備的過載和短路保護， 防止外部暫態過電壓和過溫 |
|
| 認證 | 在 ISO 9001 認證體系之下開發和生產 |
|
|
OMICRON CMC 850繼電保護測試儀說明文檔 |
|
|
-
